Configurar o peak shaving num inversor Growatt – 4Blue B.V.

Com o peak shaving, utiliza a energia da bateria para absorver picos elevados de consumo. Desta forma, evita que a capacidade máxima da ligação à rede seja ultrapassada. Para o peak shaving, necessita de um inversor híbrido Growatt e de uma bateria compatível.

Este artigo descreve como configurar o peak shaving num único inversor Growatt. Utiliza vários inversores numa instalação? Então configure o peak shaving através do ShineSEM/Shinemaster-X ou grohomemanager-X.

O que é o peak shaving?

Peak shaving significa literalmente “nivelar picos”. Esta função é utilizada para absorver momentos curtos de elevado consumo de energia com potência da bateria.

Isto é especialmente útil em locais onde a ligação à rede pode ficar temporariamente sobrecarregada. Pense, por exemplo, num edifício onde vários consumidores pesados são ligados ao mesmo tempo.

Sem o peak shaving, toda a potência é retirada da rede elétrica nesse momento. Com o peak shaving, a bateria fornece parte da potência necessária, para que a carga da ligação à rede se mantenha abaixo do limite definido.

Exemplo: uma ligação 3 x 25 A

Uma ligação 3 x 25 A pode teoricamente fornecer aproximadamente 17,25 kW da rede elétrica.

O cálculo é:

3 × 230 V × 25 A = 17.250 W

O que corresponde a cerca de 17,25 kW.

Suponha que o consumo da instalação sobe temporariamente para 20 kW. Isso é mais do que a ligação à rede pode ou deve fornecer nesse endereço.

Com o peak shaving, a bateria pode absorver a diferença:

consumo da instalação: 20 kW;
potência máxima da rede: 17,25 kW;
potência necessária da bateria: 2,75 kW.

Desta forma, a potência retirada da rede elétrica mantém-se abaixo do limite definido.

Atenção: na prática, tenha sempre em conta uma margem de segurança. Não defina o limite exatamente igual à capacidade máxima teórica da ligação.

O que é necessário?

Para utilizar o peak shaving, necessita pelo menos de:

um inversor híbrido Growatt;
uma bateria Growatt compatível;
uma ligação correta a um contador inteligente ou medidor de energia;
acesso à instalação;

Todos os sistemas de inversores/baterias Growatt suportam esta função.

Configurar o peak shaving

Pode configurar o peak shaving através do portal OSS, da aplicação ShinePhone e da aplicação ShineTools.

Via OSS

Passo 1:

Inicie sessão em https://oss.growatt.com/ com a sua conta de instalador

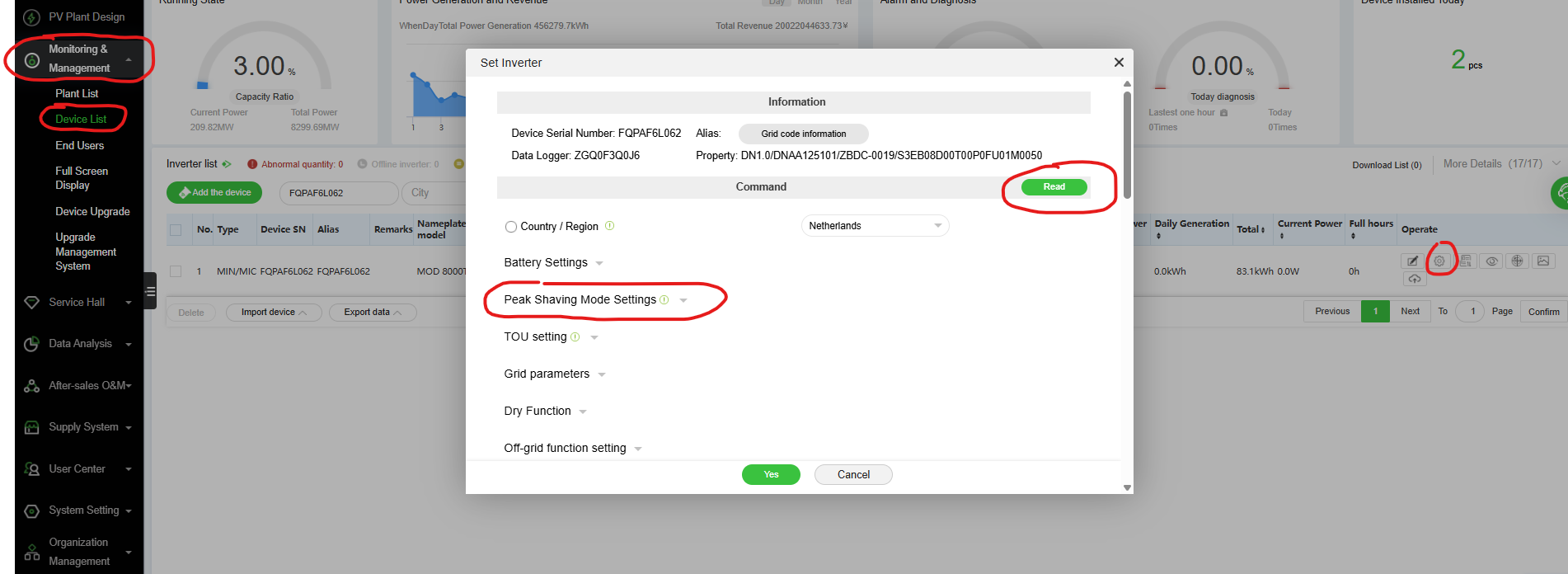

Navegue até à instalação em "Monitoring & Management"
- "Device List"
- Procure o SN
- clique no ícone da roda dentada.
Também pode ser feito via "Plant List"
- Procure a instalação pelo nome do local ou conta
- Clique duas vezes no local
- Desça e escolha o inversor na lista de dispositivos. Também aqui clique no ícone da roda dentada.
Clique em "Read" no topo para ler os dados atuais

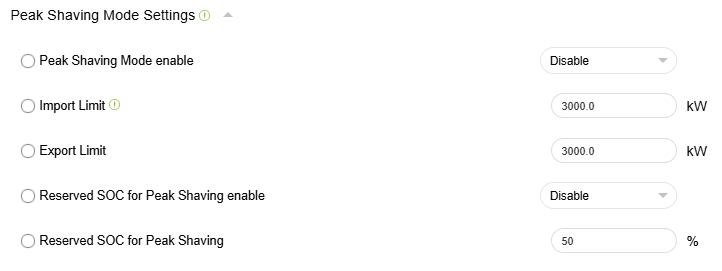

Navegue até "Peak Shaving Mode Settings"
- Clique em "Enable" e defina os limites de importação e exportação.
Clique em "Yes" abaixo e o peak shaving fica configurado.
É também possível reservar parte da bateria para o peak shaving; se desejar, configure em "Reserved SOC for Peak Shaving enable" & "Reserved SOC for Peak Shaving"

Via ShinePhone

Abra a aplicação ShinePhone e inicie sessão com a conta que gere a instalação.

Passo 1: abrir a instalação

Abra o ShinePhone.
Selecione a instalação correta.
Abra o inversor Growatt correspondente, na lista de dispositivos.
Vá a Definições, Parameter Settings

O nome exato do menu pode variar conforme a versão do ShinePhone e o modelo do inversor.

Passo 2: abrir as definições para peak shaving

Aceda ao menu de gestão energética ou controlo de potência.

Procure uma definição como:

Peak Shaving;
Grid Import Limit;
Load Peak Shaving;
Import Power Limit.

Passo 3: ativar o peak shaving

Ative a função para Enable ou Ligado.

Se solicitado, introduza a palavra-passe do instalador. Sem direitos de instalador, algumas definições podem não ser alteradas.

palavra-passe: growattYYYYmmdd - exemplo: growatt20260727

Passo 4: verificar as definições da bateria

Verifique se a bateria tem potência e capacidade suficientes para absorver os picos.

Atente a definições como:

estado mínimo de carga da bateria;
potência máxima de descarga;
período permitido de descarga;
reserva da bateria;
modo de funcionamento do sistema de armazenamento.

Passo 5: guardar as definições

Confirme os valores escolhidos e guarde as definições.

Verificar se o peak shaving funciona

Teste o funcionamento num momento em que o consumo ultrapasse o limite definido.

Se o peak shaving funcionar corretamente, a potência da rede mantém-se perto ou abaixo do limite definido. A potência restante é fornecida pela bateria.

Peak shaving não funciona: o que pode verificar?

Se a função não funcionar como esperado, verifique os seguintes pontos:

se o peak shaving está realmente ativado;
se o contador inteligente ou medidor de energia está corretamente ligado;
se a direção da medição de energia está correta;
se a bateria está disponível e suficientemente carregada;
se a bateria pode descarregar nesse momento;
se a potência máxima de descarga está suficientemente alta;
se o limite definido é inferior ao consumo atual;
se a firmware utilizada suporta esta função;
se as definições foram corretamente guardadas.
Se o sistema consegue fornecer a potência total que é solicitada.

Verifique também se o medidor mede a potência total importada de toda a instalação. Se o medidor estiver colocado no local errado, o inversor não consegue controlar bem o consumo da rede.

Vários inversores Growatt - ShineSEM/Shinemaster

Num sistema com vários inversores, o peak shaving é configurado centralmente através do ShineSEM ou ShineMaster-X.

O controlador central mede e monitoriza a potência total da instalação. Depois distribui o controlo de potência necessário pelos dispositivos ligados.

Não configure o peak shaving separadamente em cada inversor via ShinePhone numa instalação assim. Isso pode causar controlo incorreto ou contraditório.

Configurar o peak shaving no ShineSEM/Shinemaster:

Inicie sessão em https://oss.growatt.com/ com a sua conta de instalador
Navegue até à instalação em "Monitoring & Management
Clique em "Plant List"
- Procure a instalação pelo nome do local ou conta
- Clique duas vezes no local

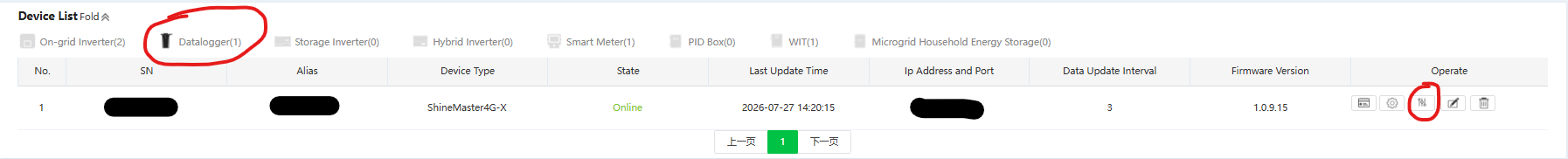

- Desça e escolha o datalogger na lista de dispositivos.
- Clique ao lado do ícone da roda dentada em "System settings" (veja a imagem abaixo)

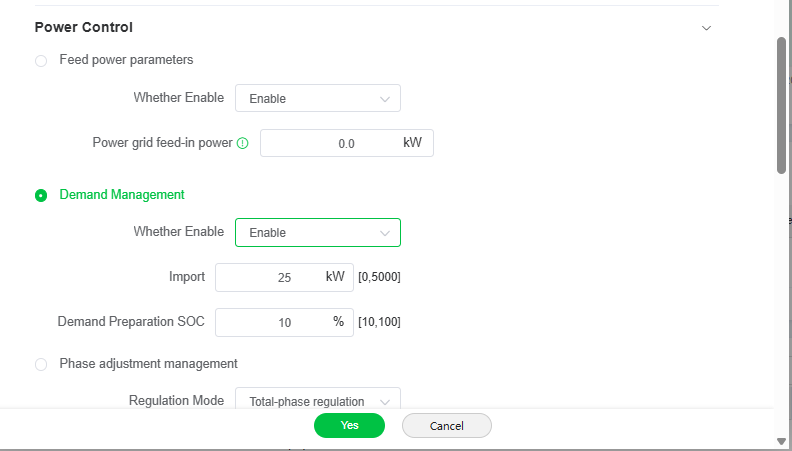

Aqui podem ser definidas as importações e exportações em 'Feed power parameters' = Export
'Demand Management' = Import, onde também reserva parte da bateria para o peak shaving.

Também pode configurar diretamente quando iniciar sessão localmente no shinemaster X; consulte o manual para isso.

Precisa de ajuda para configurar?

Se não conseguir ou se a potência da rede permanecer acima do limite definido, verifique primeiro a configuração do medidor, definições da bateria e versões de software.

É instalador com uma conta 4blue? Então contacte a 4blue. Para o pedido, envie de preferência:

o tipo de inversor Growatt;
o tipo de bateria;
o tipo de medidor de energia;
a capacidade da ligação à rede;
capturas de ecrã das definições no ShinePhone;
