Tudo sobre a instalação de uma Growatt backup box

Em caso de falha na rede, quer ter segurança. Com a Growatt backup box, assegura uma solução de backup fiável na sua instalação fotovoltaica. Neste artigo, vai encontrar tudo sobre a instalação das backup box Growatt SYN50-XH e SYN100-XH-30, incluindo os componentes necessários, esquemas de comunicação, configuração do software e dicas úteis para a instalação.

Por que uma backup box?

A procura por fornecimento de energia de emergência está a aumentar. As falhas na rede são cada vez mais frequentes, o que faz crescer a necessidade de um sistema de backup eficaz. A Growatt oferece, no seu portefólio, duas formas de o conseguir:

• Através de um inversor HU ou SPH com função de backup integrada

• Ou através de um inversor Growatt em combinação com uma backup box separada

Neste artigo, focamo-nos na instalação de uma backup box separada.

O que é necessário?

Para uma instalação correta da backup box, precisa do seguinte:

- Um sistema de baterias Growatt, APX ou AXE 5.0L-C1 para o inversor wit-HU

- Uma das backup box abaixo indicadas:

Bónus: As backup box da Growatt vêm equipadas com disjuntores (C63), o que simplifica o processo de instalação.

Esquema de ligação e cablagem

Na instalação de uma backup box tem duas opções: backup total ou backup parcial.

Atenção: a potência em modo de backup é limitada pelo elo mais fraco — seja o inversor ou a bateria. Mesmo que ligue toda a casa, isso não significa automaticamente que toda a potência será fornecida.

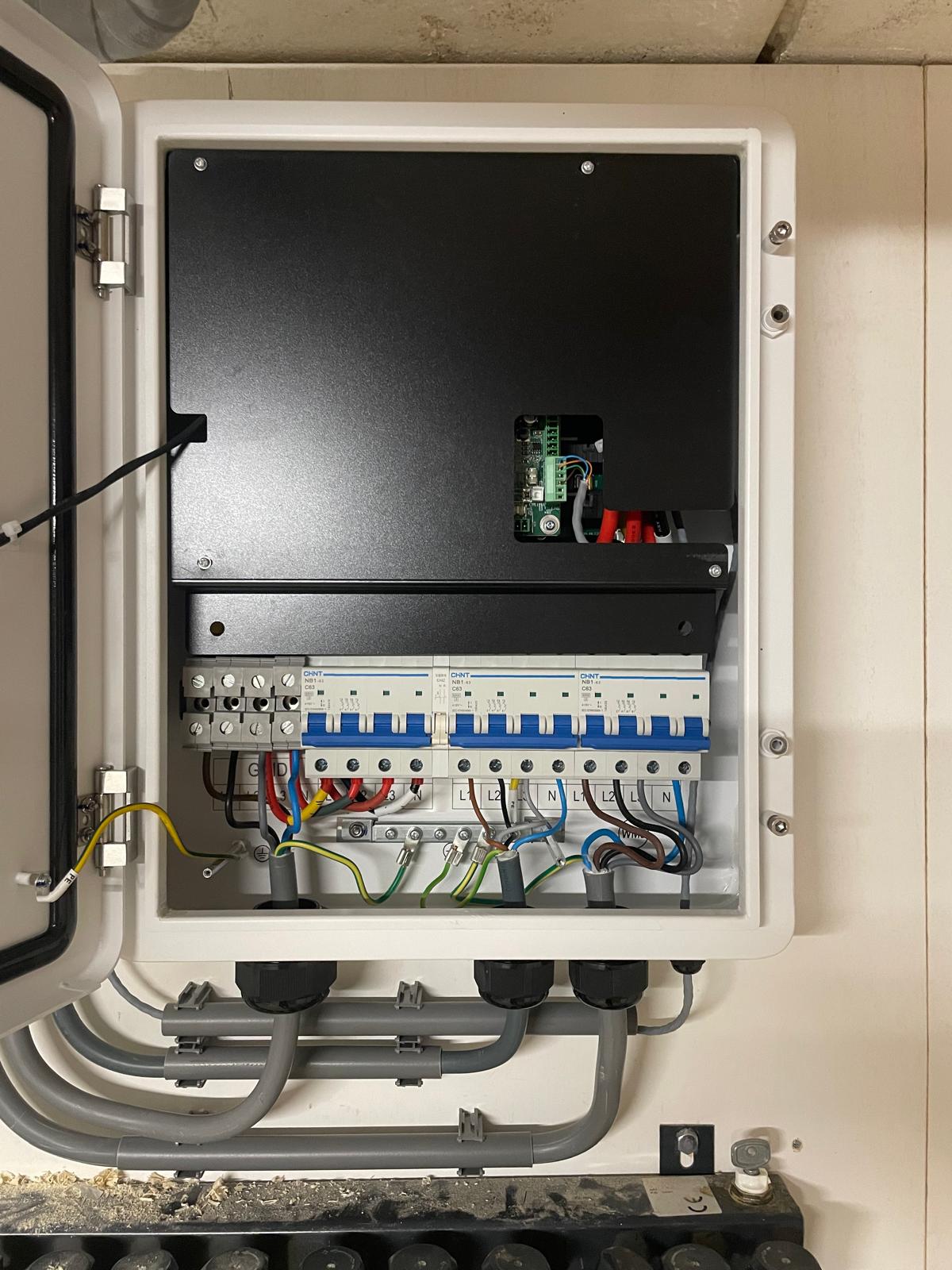

Disposição interna da caixa SYN

Da esquerda para a direita:

Rede | Bypass | Inversor | Carga

Comunicação:

Para um funcionamento correto, tanto o smart meter como a backup box devem comunicar com o inversor. Isto é feito através de um cabo ethernet. Preste atenção ao tipo de cabo (dependendo do ruído ambiental).

Comunicação por modelo:

• SYN50-XH → ligação direta ao inversor Min-XH, não requer smart meter.

• SYN100-XH-30 → smart meter e backup box ligados separadamente à série MOD/MID XH.

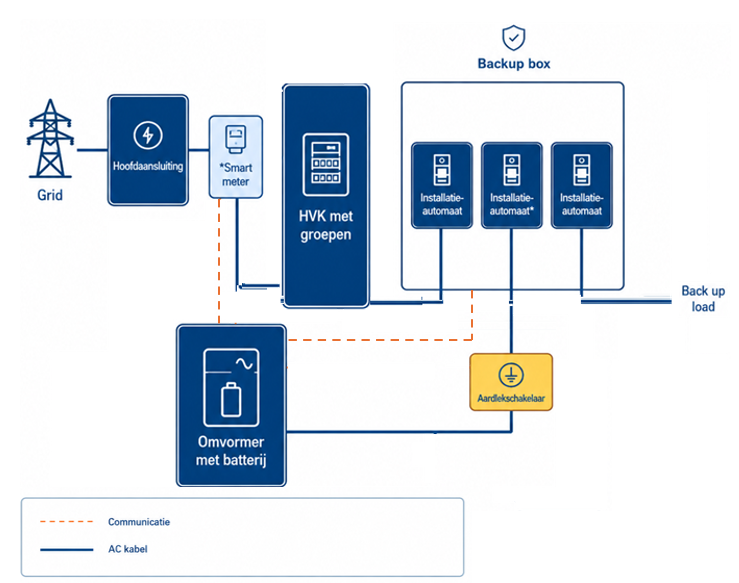

Backup total:

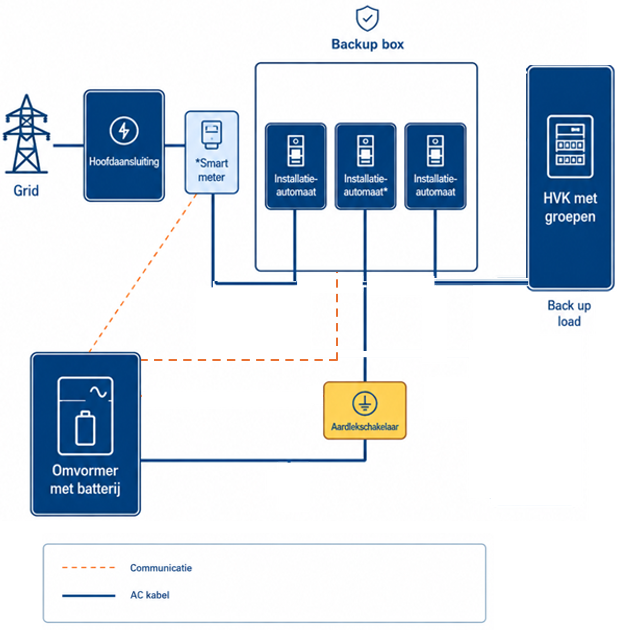

Backup parcial:

Disjuntor de instalação*

• Normalmente, as instalações são feitas com um disjuntor diferencial. É aconselhável colocar este disjuntor na linha do inversor antes de ligar à backup box.

Interior da caixa SYN100

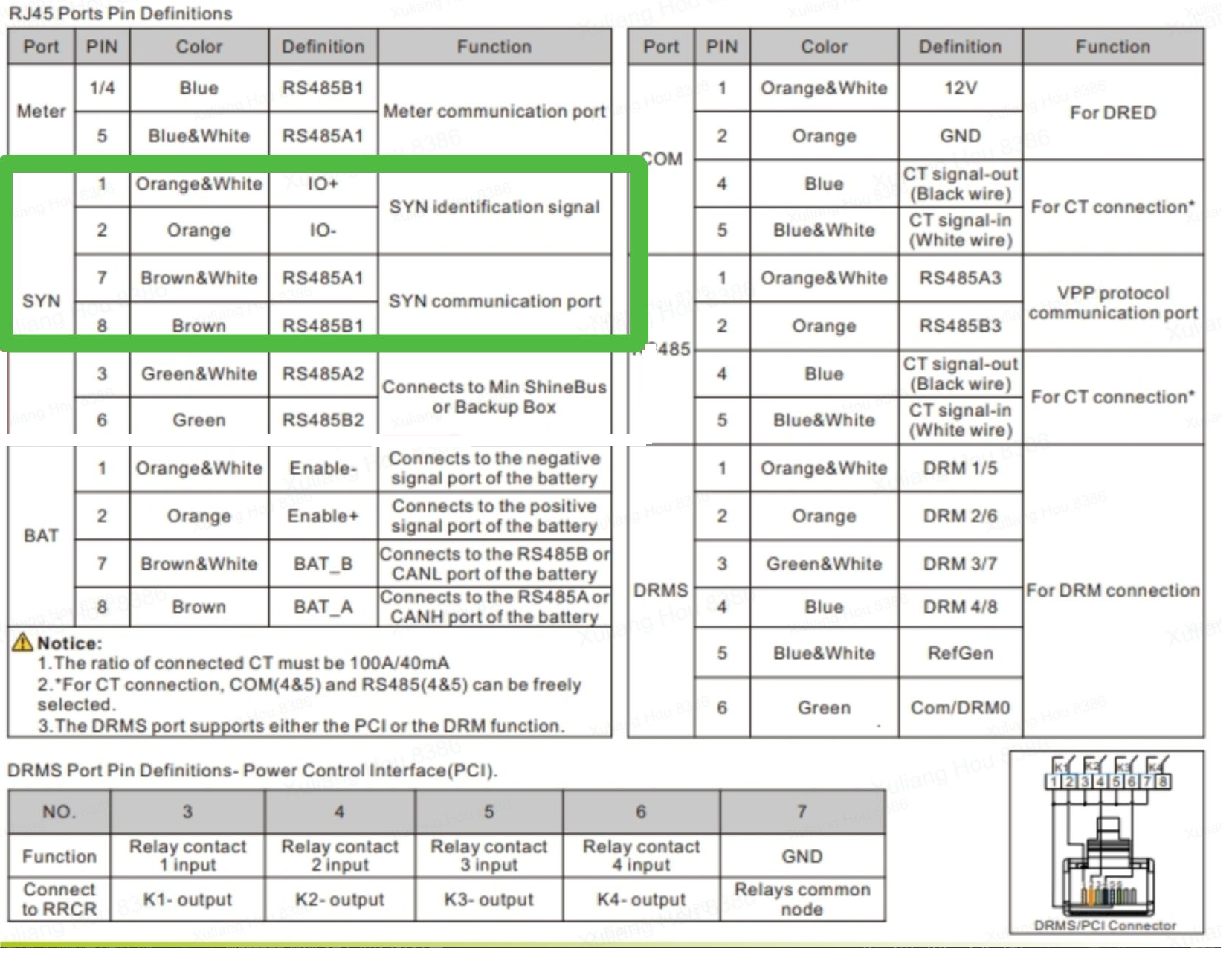

Ligação de comunicação:

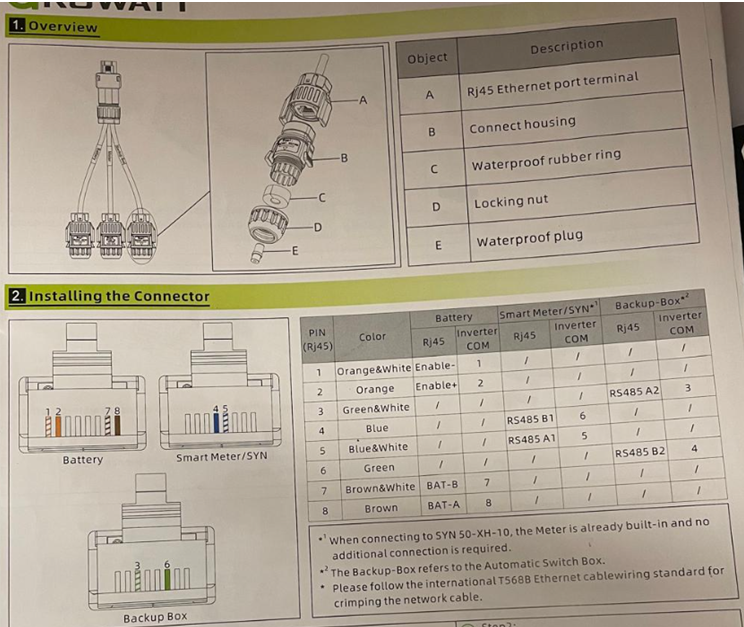

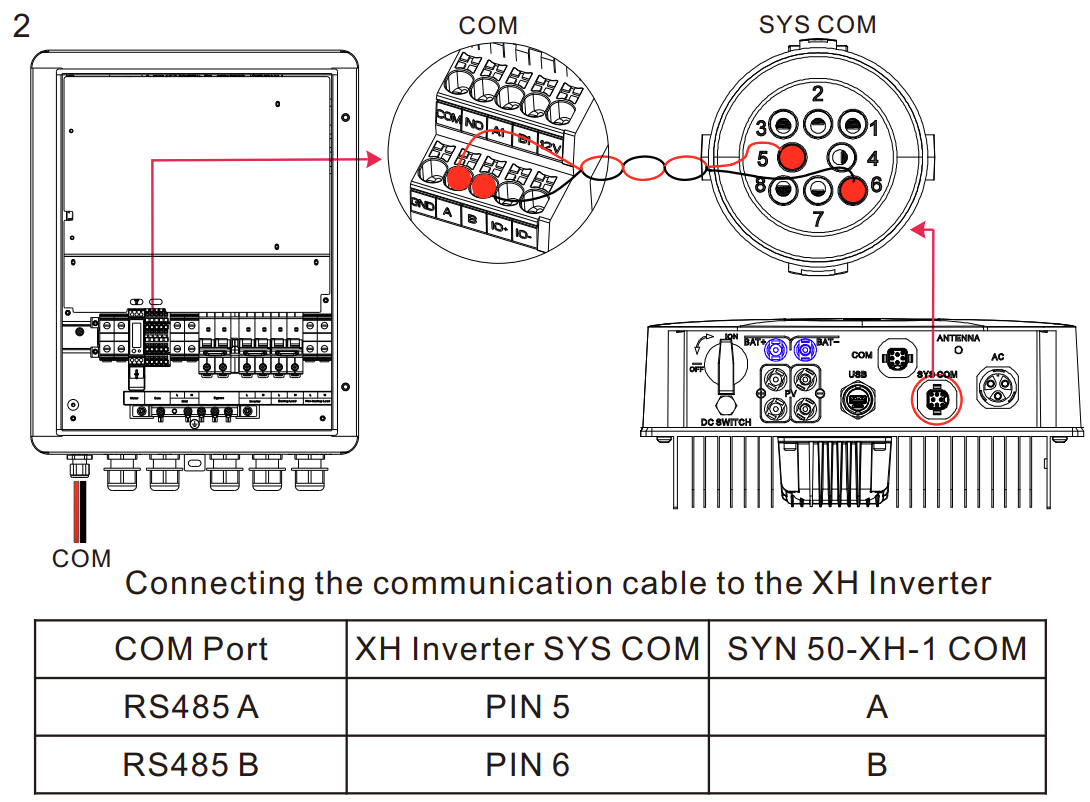

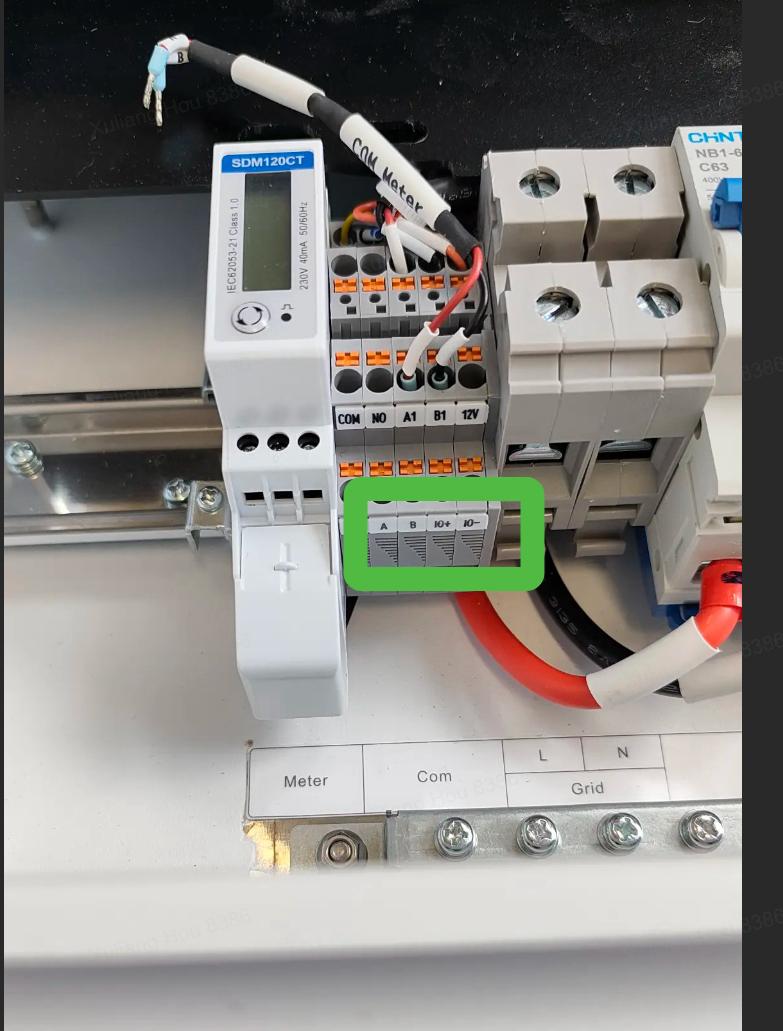

SYN50 - para inversor Min-XH:

SYN50 - para inversor Min-XH2:

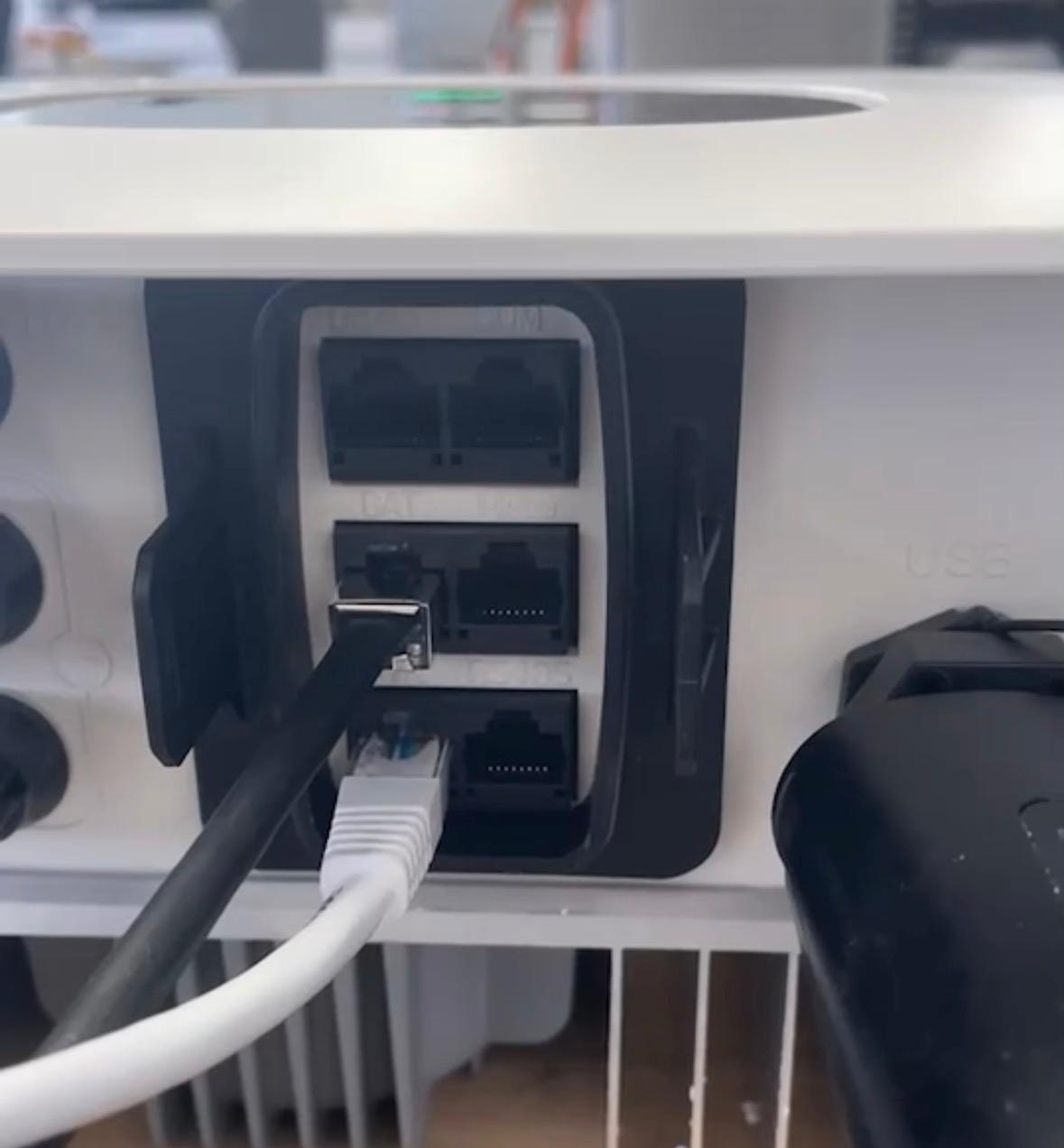

• Como o medidor de energia já está integrado na SYN50, a backup box monofásica, só precisa de ligar um conector RJ45 para a comunicação Modbus na ligação "Meter" no inversor, não na ligação "Backup box". Para isso, crie um conector RJ45 com:

  Pino 4: Modbus B

  Pino 5: Modbus A

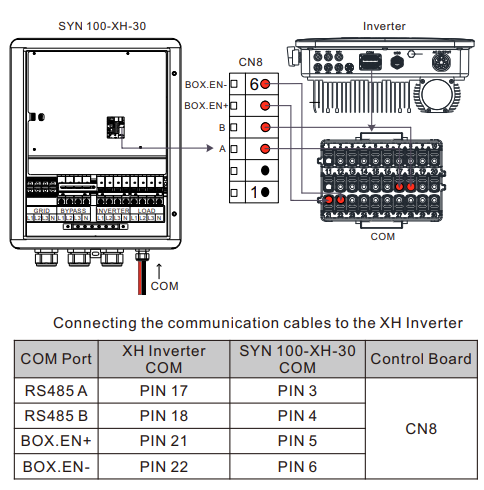

Syn100:

Série MOD:

Série MID:

Configuração do software

A backup box deve ser ativada corretamente no software. Pode fazê-lo de três formas:

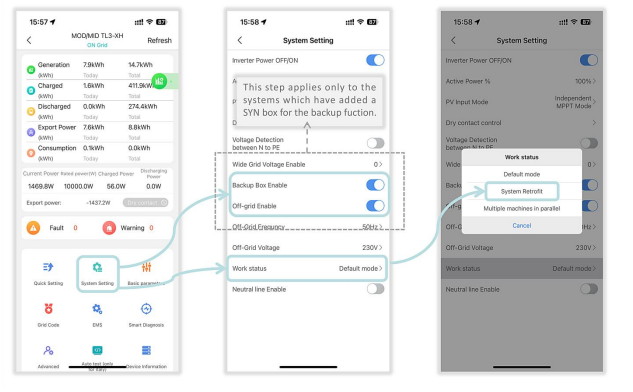

1. Via a App ShineTools

1. Selecione: ShineWifi S/X

2. Escolha o tipo de produto: MOD/MID TL3-XH

3. Vá a System Settings

4. Ative “Backup Box Enable”

   • Android: pressione “Read”

   • iOS: desça a página

5. “Off-grid Enable” é ativado automaticamente

Precisa de palavra-passe? Use: growattYYYYMMDD (ex.: growatt20251103)

2. Via o ecrã do inversor

Siga estes passos para ativar a funcionalidade de backup:

1. Vá a General Advanced → toque duas vezes

2. Introduza a palavra-passe 123 → toque duas vezes

3. Navegue até “Backup Setting Disable”

4. Selecione e ative: “Backup Setting Enable”

5. Selecione: “Backup Box Enable”

6. Confirme as definições com “Set OK”

Dica: use toques simples e duplos conforme indicado. Três toques levam-no de volta ao menu anterior.

O que faz um toque no ecrã:

• Toque simples (um toque): alterna a visualização ou aumenta um número em +1.

• Toque duplo (dois toques): enter ou confirmar.

• Três toques: volta ao menu anterior.

• Manter pressionado 5s: confirma País/Área ou restaura o valor padrão.

3. Via o portal online OSS (oss.growatt.com)

1. Inicie sessão com uma conta de instalador

2. Vá a: Monitoring & Management > Device List

3. Procure o inversor correto (por SN ou lista)

4. Clique no ícone da engrenagem (Operate) à direita

5. Em “Off-grid Function Setting”, defina a opção “Backup” para Enable

   1. atenção: Os valores mostrados são sempre os valores por defeito; após clicar em Yes, estes serão enviados para o inversor. Para ver os valores atuais no inversor, pode usar o botão read no topo.

6. Clique em Yes para enviar as definições

Problemas comuns

Em caso de problemas de comunicação entre a caixa SYN e o inversor, podem surgir os seguintes códigos de erro:

Não consegue resolver, apesar da cablagem correta? Pode ser necessária uma atualização de software via pen USB na backup box ou atualização do inversor/bateria. Anote os números de série dos componentes e contacte-nos.

📞+351 300 305 046

📧sales@4blue.pt

Dica de instalação

Assegure que os grupos são alimentados exclusivamente a partir de um ponto.
➡️ A carga crítica não deve estar ligada separadamente à ligação principal, mas apenas através da backup box.
