Os medidores inteligentes Growatt são essenciais para monitorização, limitação de exportação e ligação a sistemas de baterias. Neste artigo irá encontrar:
- O que é um medidor inteligente e o que lhe traz.
- Uma visão completa de todos os medidores inteligentes Growatt.
- Passos de instalação por modelo, incluindo cablagem, ligações RS485 e configurações.
- Erros comuns e como resolvê-los.
- Instruções de configuração por medidor, incluindo passos e exemplos.
Quer encomendar diretamente? Veja todos os produtos Growatt
O que deve considerar na instalação?
A instalação completa de um medidor inteligente Growatt consiste em três partes:
- Montagem do medidor inteligente na caixa de distribuição principal (HvK)
- Ligação do cabo de comunicação (RS485) entre o medidor e o inversor
- Configuração do inversor para leitura correta dos dados do medidor
Com este manual sabe exatamente o que precisa e como configurar passo a passo. Assim garante um sistema a funcionar bem que gere inteligentemente a energia gerada.
O que faz um medidor inteligente Growatt?
Um medidor inteligente Growatt mede o seu consumo e produção em tempo real. É crucial se quiser:
- Limitar a exportação para a rede.
- Carregar/descarregar baterias de forma otimizada.
- Gerir o seu consumo de energia de forma mais inteligente.
Vantagens:
- Medição de dados precisa
- Suporta RS485 (Modbus) --> também possível sem fios com o Grohomemanager-X
- Integração perfeita com instalações híbridas ou retrofit Growatt
Visão geral dos Medidores Inteligentes Growatt
Medidores inteligentes monofásicos
Modelo |
Suporte a CT |
Código do produto |
Potência (máx.) |
Aplicação |
Ligação RS485 medidor |
Ligação RS485 inversor |
|---|---|---|---|---|---|---|
SDM120CT |
✅ Sim |
SPM-CT-E |
100A via CT |
Híbrido |
Pino 9 (A) Pino 10 (B) |
MIN-XH: Pino 5 (A) Pino 6 (B) |
SDM230 |
❌ Não |
SPM-E |
100A direto |
Híbrido |
Pino 5 (A) Pino 6 (B) |
|
DDSU666 |
❌ Não |
SPM-C |
80A direto |
Híbrido |
Pino 24 (A) Pino 25 (B) |
Medidores inteligentes trifásicos
| Modelo | Suporte a CT | Código do produto | Potência (máx.) | Aplicação | Ligação RS485 medidor | Ligação RS485 inversor |
|---|---|---|---|---|---|---|
| SDM630 Modbus V3 | ❌ Não | TPM-E | 100A direto | Híbrido | A+ (A), B- (B) |
MOD-XH/MID-XH: Pino 5 (A), Pino 6 (B) MID-X: Pino 7 (A), Pino 8 (B) MAX* |
| SDM630MCT | ✅ Sim | TPM-CT-E | 100A via CT |
Retrofit monofásico com MIN-XH & híbrido trifásico |
Pino 14 (A), Pino 13 (B) | |
| DTSU666 | ❌ Opcional | TPM-C | 80A direto / >80A com CT | Híbrido | Pino 24 (A), Pino 25 (B) | |
| DTSU666 (6CT) | ✅ Sim | TPM-6CT-C | >80A via CT externo | Retrofit |
varia por modelo: Pino 24 (A), Pino 25 (B) ou conector RJ45 branco/azul em RS485-1 A branco/laranja em RS485-1 B |
Configuração Retrofit
Sistema |
Medidor inteligente recomendado |
Tipo de inversor |
|---|---|---|
Retrofit monofásico |
SDM630MCT (TPM-CT-E) |
Growatt MIN-XH |
Retrofit trifásico |
DTSU666 6CT (TPM-6CT-C) |
Growatt MOD-XH, MID-XH, MID-X e MAX |
1-2) Manual de instalação por medidor inteligente
SDM120CT (SPM-CT-E) – monofásico com CT
- Montagem: calha DIN
-
Ligações:
- RS485 A: pino 10 do medidor → pino 5 do inversor (branco-laranja)
- RS485 B: pino 9 do medidor → pino 6 do inversor (branco-azul)
- Endereço: 001
- Password: 1000
SDM230 (SPM-E) – monofásico
- Montagem: calha DIN
-
Ligações:
- RS485 A: pino 5 do medidor → pino 5 do inversor
- RS485 B: pino 6 do medidor → pino 6 do inversor
- Endereço: 001
- Password: 1000
DDSU666 (SPM-C) – monofásico
- Montagem: calha DIN
-
Ligações:
- RS485 A: pino 24 do medidor → pino 5 do inversor
- RS485 B: pino 25 do medidor → pino 6 do inversor
- Endereço: 003
- Password: 701
SDM630 Modbus V3 (TPM-E) – trifásico
-
Ligações:
- RS485 A: A+ → pino 5 do inversor
- RS485 B: B- → pino 6 do inversor
- Endereço: 002
- Password: 1000
SDM630MCT (TPM-CT-E) – trifásico com CT
- Montagem: calha DIN
-
Ligações:
- RS485 A: pino 14 do medidor → pino 5 do inversor
- RS485 B: pino 13 do medidor → pino 6 do inversor
- Endereço: 002
- Password: 1000
DTSU666 (TPM-C) – trifásico
- Montagem: calha DIN
-
Ligações:
- RS485 A: pino 24 do medidor → pino 5 do inversor
- RS485 B: pino 25 do medidor → pino 6 do inversor
- Endereço: 004
- Password: 701
DTSU666 com 6 CT’s (TPM-6CT-C) – retrofit trifásico
- Montagem: calha DIN
- Atenção: Coloque os CT’s com a seta na direção do consumidor (K → L)
-
Ligações:
- RS485 A: pino 24 do medidor → pino 5 do inversor
- RS485 B: pino 25 do medidor → pino 6 do inversor
- Endereço: 004
- Password: 701
3) Ajustar configurações do inversor (híbrido & retrofit)
Assim que o medidor inteligente Growatt estiver corretamente ligado e a comunicação estabelecida, deve configurar o inversor. Isto depende do tipo de instalação: híbrido ou retrofit.
Pode alterar as configurações através de:
- O display do inversor (ecrã OLED)
- A app ShineTools
- O portal online OSS
Atenção: Utiliza um sistema retrofit e a opção System retrofit não está disponível? Então é necessária uma atualização de firmware.
Pelo display do inversor
Para sistemas híbridos e retrofit:
- Vá a Set parameters
- Escolha Advanced
- Introduza a password
123 - Navegue até Power Sensor Meter
- Ative para On
Operação do botão:
- 1x pressionar = selecionar
- 2x pressionar = confirmar
- 3x pressionar = voltar
Passo 2 (apenas retrofit):
Depois vá a Set parameters > Work Mode e defina para System retrofit.
- Veja a imagem abaixo para configurar o modo de trabalho.
Pela app ShineTools
Para sistemas híbridos:

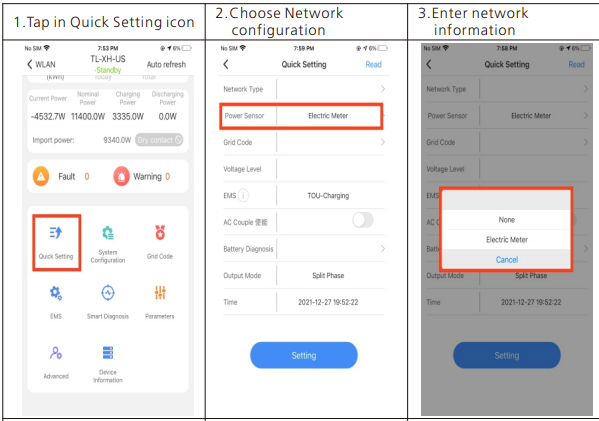

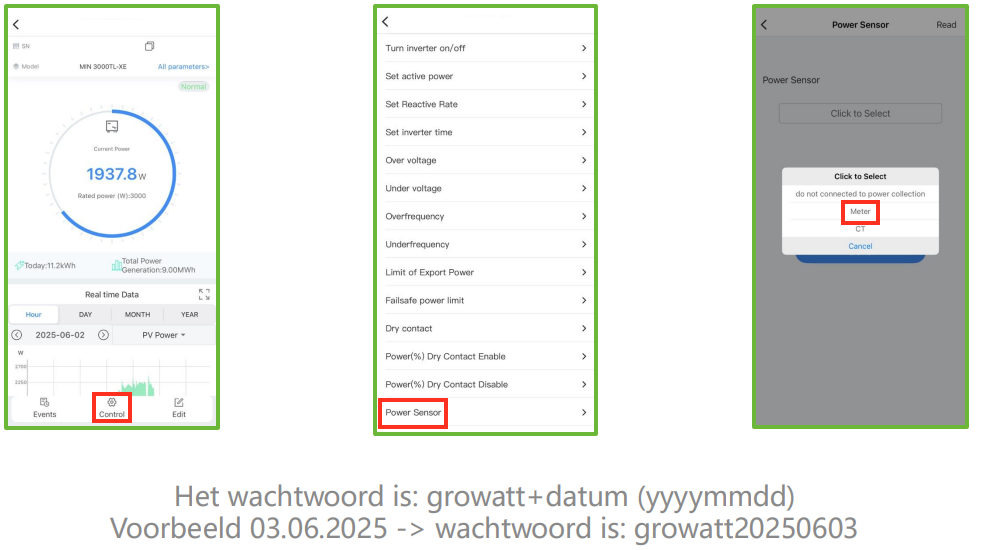

- Adicione um electric meter através do menu de configurações
Veja a imagem abaixo para o passo correto.
Atenção:
- iOS: Electric meter
- Android: Meter
Também encontrado em:
Para sistemas retrofit:
- Adicione o medidor (como indicado acima) e altere o Work Mode para System retrofit

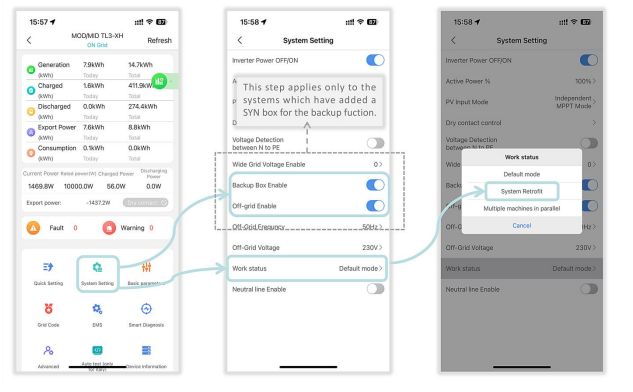

Veja a imagem abaixo para configurar retrofit via app.
Pelo portal OSS
Para sistemas híbridos:
- Abra o sistema no OSS
- Navegue para Monitoring > Device List
- Clique na engrenagem do inversor relevante

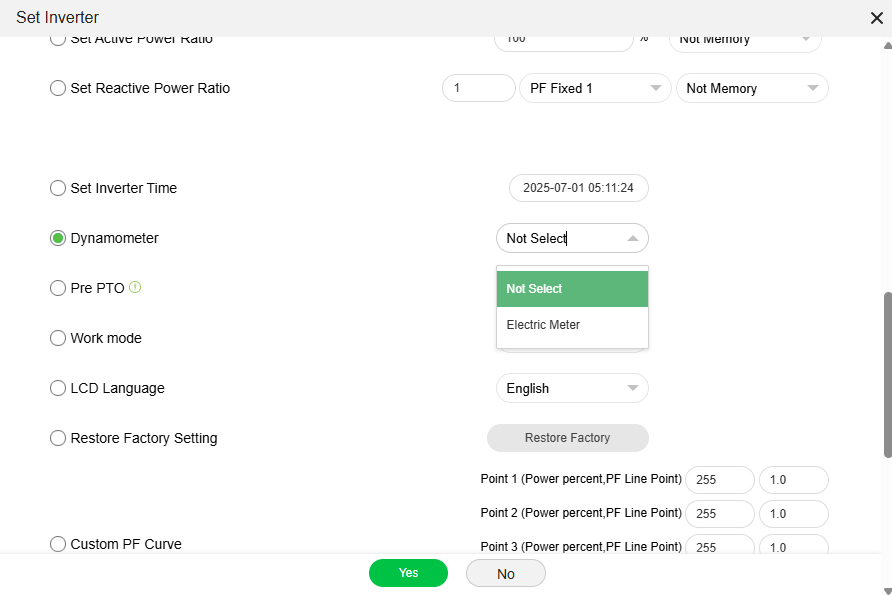

- Adicione sob Dynamometer o electric meter
Veja a imagem abaixo.
Para sistemas retrofit:
- Siga os passos acima para adicionar o electric meter
- Além disso, defina o System Working Mode para System retrofit

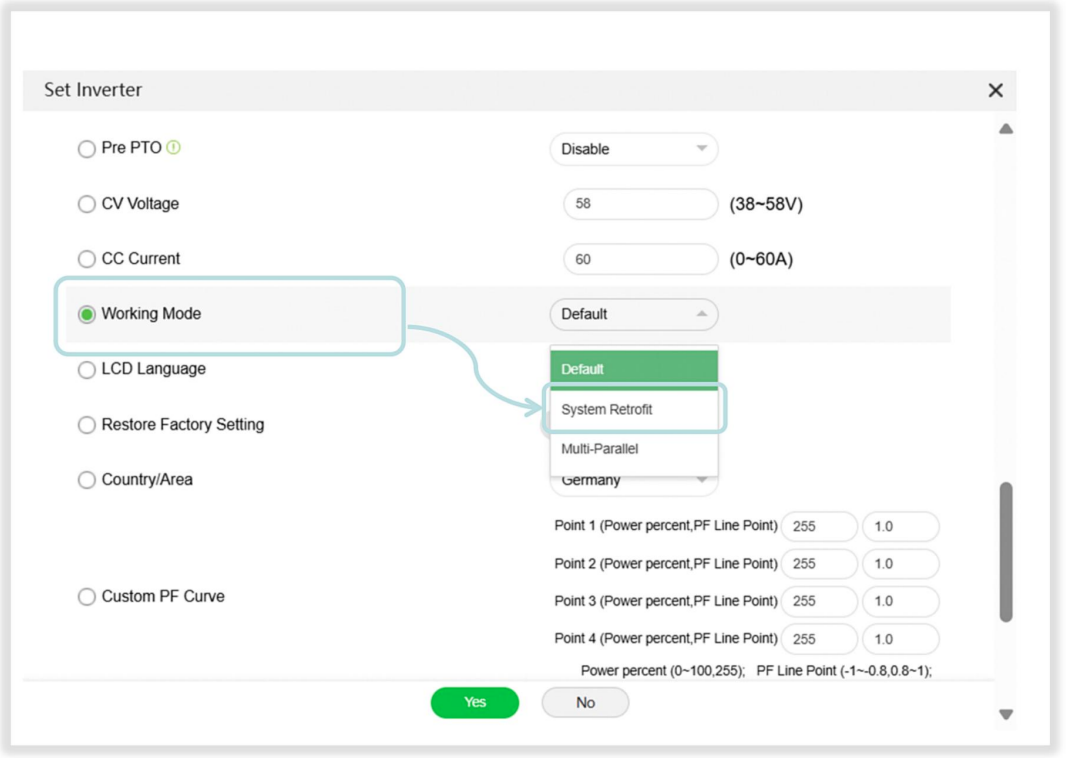

Veja a imagem abaixo para configurar o modo retrofit no OSS.
Dicas na instalação
- Baudrate padrão: 9600
-
Verificação do endereço COM:
-
001: monofásico Eastron -
002: trifásico Eastron -
003: monofásico Chint -
004: trifásico Chint
-
-
Tensão RS485 A/B: entre 3–5V → OK
Se menor? Verifique ou substitua o cabo
Nota: Por padrão estas configurações estão corretas e não precisam ser alteradas.
Erros comuns & soluções
Erro 401 – Problema de comunicação RS485
- Verifique a cablagem RS485 A/B e polaridade
- Confirme o endereço COM e baudrate no inversor e medidor
- Meça a tensão entre RS485 A e B: deve ser 3–5V

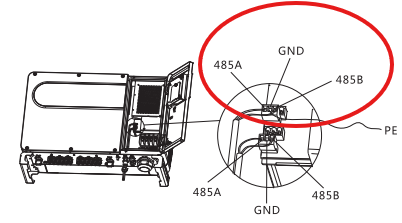

- Verifique a ligação correta na porta COM do inversor (normalmente pinos 5 & 6)
Exibição incorreta de potência
- CTs ligados incorretamente? A seta deve apontar para o consumidor (K → L)
- Erro na sequência das fases:
- Meça entre L1 do disjuntor principal e L1 do medidor
- 0V = correto, 400V = invertido → corrigir
Sem dados no portal de monitorização
- Verifique se o endereço COM e baudrate estão corretos
- Confirme as configurações de comunicação no inversor (Modbus ativo)
- Reinicie o inversor após configuração

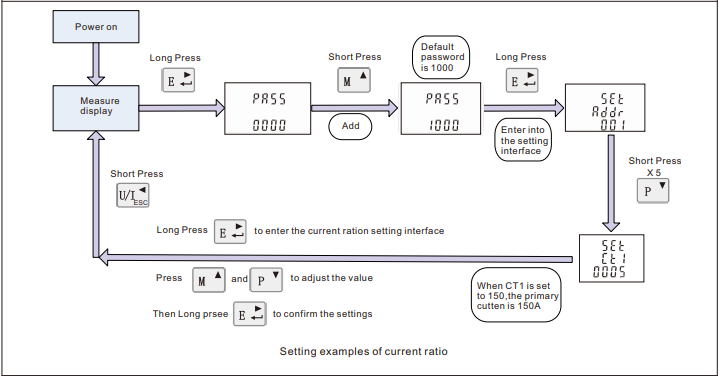

Configurar medidores Chint (DDSU666 & DTSU666)

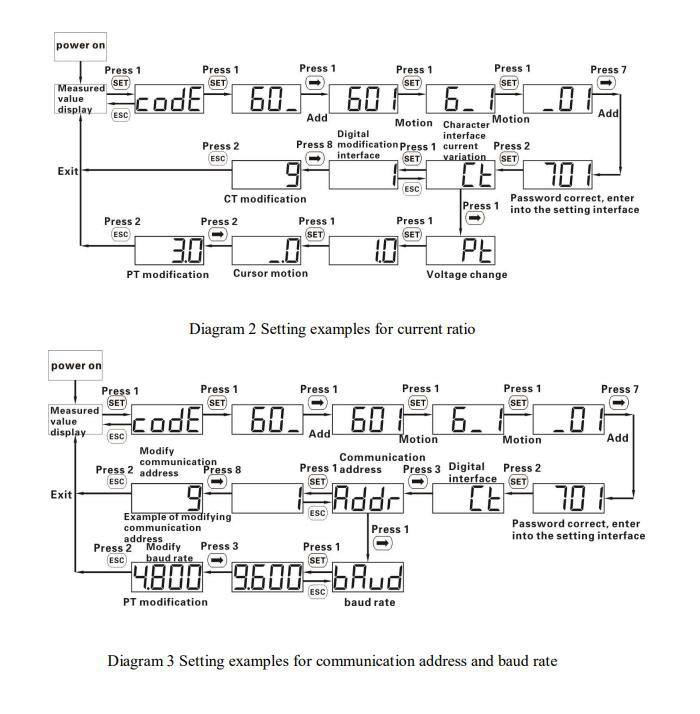

Configurar medidores Eastron (série SDM)
