Armazenamento de energia flexível de 5 a 400 kWh
A série Growatt WIT consiste em inversores híbridos trifásicos com potências de 4 a 15 kW. Estes inversores inteligentes integram energia solar, armazenamento em bateria e funcionalidade de backup numa única solução. Combinados com a bateria Growatt AXE LV, oferecem uma solução económica adequada tanto para instalações residenciais como para aplicações empresariais de pequena escala.
Neste artigo, irá encontrar mais informações sobre os inversores WIT, os módulos de bateria AXE e as possibilidades que esta combinação oferece. Também abordamos as opções de ligação e a prática de instalação.
Principais características da série Growatt WIT
✅ Função híbrida: adequada tanto para PV como para armazenamento em bateria
✅ Saída trifásica: distribuição estável da carga
✅ Carga assimétrica: cada fase fornece o que é necessário
✅ Potências: 4, 5, 6, 8, 10, 12 e 15 kW
✅ Eficiência até 98,4%
✅ Monitorização avançada através da aplicação Shine ou ShineServer
✅ Funcionalidade de backup integrada, comutação para backup em 10 ms
✅ Ligação de gerador ou controlo inteligente de backup possível
✅ Duas entradas de bateria para sistemas maiores
✅ Ligação CT incluída: inclui 3 bobinas (até 100A)
✅ ShineWiLan-X2 incluído
Estes inversores são ideais para instalações onde a autoconsumo deve ser otimizado e onde se deseja uma operação independente da rede.
ATENÇÃO: O WIT4-15K tem um ventilador ativo.
Bateria Growatt AXE LV
Armazenamento escalável de 5 a 400 kWh
O Growatt AXE 5.0L-C1 é um módulo de bateria Low Voltage (48V) baseado na segura e durável tecnologia LiFePO4. O design modular permite que o sistema cresça de acordo com as necessidades energéticas do seu cliente. A bateria AXE LV é compatível com os inversores WIT 4-15k-HU e com os inversores monofásicos SPH da Growatt.
Capacidade e estrutura:
⚡ 5 kWh por módulo
🔢 Até 10 módulos por pilha: máximo 50 kWh
🔗 Até 8 pilhas em paralelo: máximo 400 kWh
🔧 Cada pilha requer 1 base de bateria + conjunto de cabos
Pode começar com uma única habitação e expandir para instalações empresariais maiores.
Especificações técnicas:
Tensão de trabalho: 48V (baixa tensão)
Comunicação: CAN/RS485 (detecção automática)
Classe de proteção: IP20 – para montagem interior
Silenciosa e sem manutenção
Para que serve?
A combinação do inversor WIT com os módulos de bateria AXE dá ao seu cliente controlo máximo sobre o seu consumo energético.
✅ Armazenar energia solar excedente
✅ Utilizar energia quando necessário
✅ Operar de forma mais independente da rede
✅ Preparado para o fim da compensação de energia
✅ Expansível flexivelmente de 5 a 400 kWh
A estrutura modular torna o sistema ideal para diversas aplicações – desde habitações familiares a ambientes empresariais com maiores necessidades energéticas.

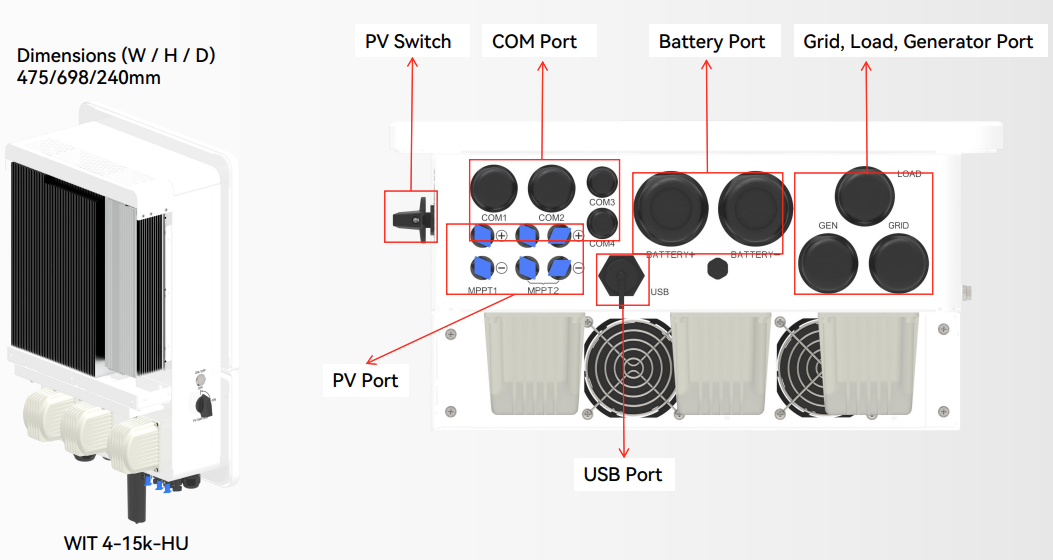

Instalação e opções de ligação
A série WIT pode ser usada tanto tradicionalmente (apenas PV) como em combinação com armazenamento em bateria e backup completo. Graças às bobinas CT incluídas, o sistema pode funcionar diretamente sem contador inteligente. As CT são ligadas à ligação principal, mas também pode usar um contador inteligente Growatt (via CN5).
Atenção: Quando usar este inversor como retrofit, utilize 2 contadores inteligentes para funcionamento correto. Um contador inteligente na ligação principal e outro para medir a produção PV de terceiros.
Não se esqueça de adicionar o ShineWilan-X2 para monitorização e configuração.

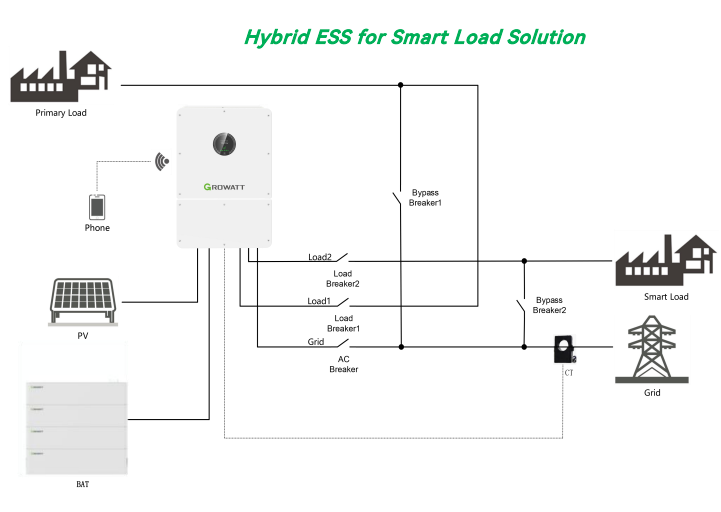

Backup e carga inteligente
Em caso de falha da rede, o sistema muda para modo off-grid. A habitação (Carga Primária) mantém-se sempre alimentada. Com capacidade suficiente da bateria (SOC), também pode alimentar um segundo grupo – a Carga Inteligente.
Esta Carga Inteligente é ligada à porta ‘GEN’, que também pode ser usada para ligação de um gerador. Pode assim usar esta porta de forma flexível para várias aplicações.
Ligação da bateria AXE LV
A instalação dos módulos de bateria é simples:
Empilhe os módulos (máx. 10 por pilha)
Ligue apenas a bateria superior ao inversor

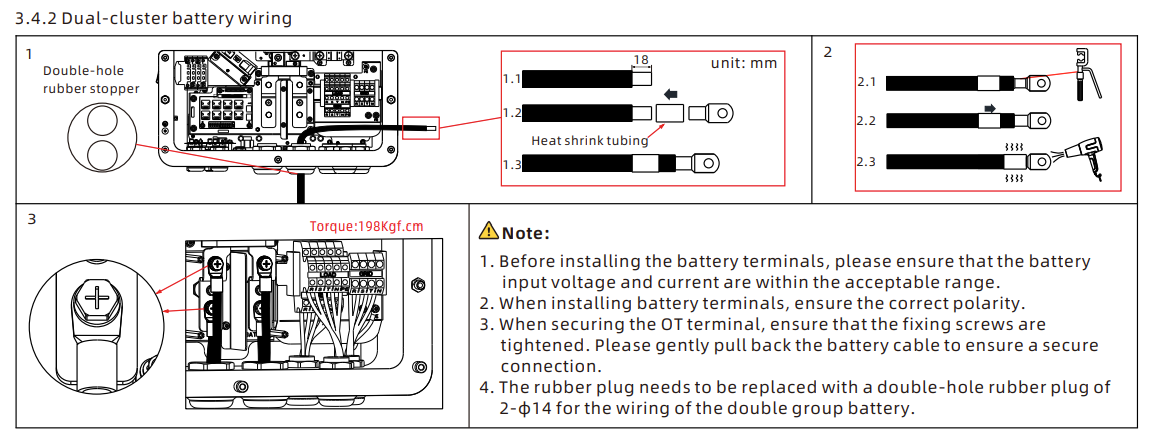

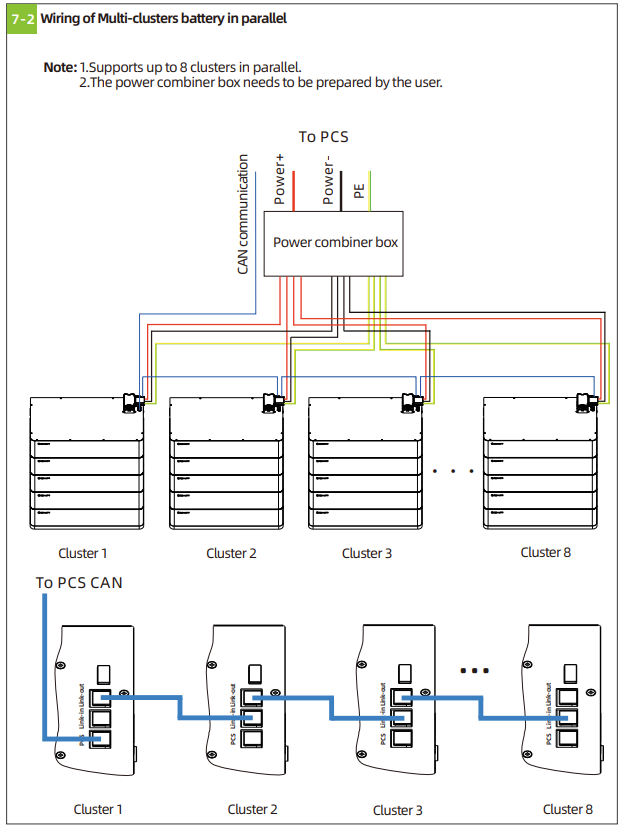

Se usar 2 grupos de bateria, ligue-os através das duas portas disponíveis no inversor WIT. Para instalações maiores, siga o esquema 7-2 do manual.
Cablagem:

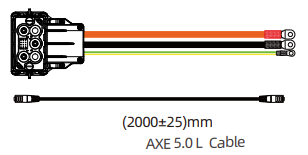

Cabos de energia: para ligação entre o módulo superior e o inversor
-

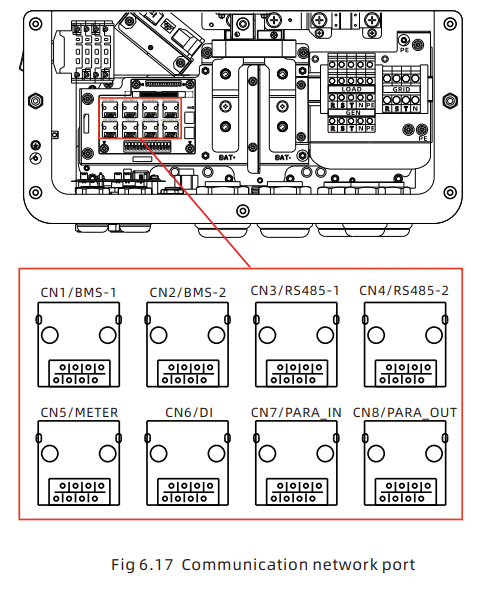

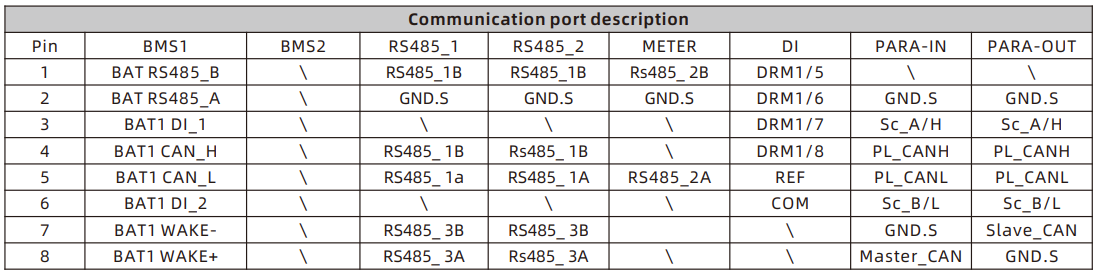

Cabos de comunicação:
1 bateria: PCS ➝ CN1
2 baterias: segunda pilha via PCS ➝ CN2
Bobinas CT ou contador de energia inteligente:
contador inteligente: CN5
Bobinas CT: pinos sob o CN, veja as imagens abaixo.
Resumo: as vantagens principais
✅ Escalável de 5 a 400 kWh
✅ Adequado para projetos residenciais e empresariais
✅ Instalação simples e modular
✅ Monitorização via aplicação Shine
✅ Sistema tudo-em-um com backup e controlo inteligente
