Met peak shaving gebruik je energie uit de batterij om hoge verbruikspieken op te vangen. Zo voorkom je dat de maximale capaciteit van de netaansluiting wordt overschreden. Voor peak shaving heb je een Growatt hybride omvormer en een compatibele batterij nodig.

Dit artikel beschrijft hoe je peak shaving instelt bij één Growatt-omvormer. Gebruik je meerdere omvormers binnen één installatie? Dan stel je peak shaving in via de ShineSEM/Shinemaster-X of grohomemanager-X.

Wat is peak shaving?

Peak shaving betekent letterlijk het ‘afvlakken van pieken’. De functie wordt gebruikt om korte momenten met een hoog stroomverbruik op te vangen met vermogen uit de batterij.

Dat is vooral handig op locaties waar de netaansluiting tijdelijk overbelast kan raken. Denk bijvoorbeeld aan een gebouw waar meerdere zware verbruikers tegelijk worden ingeschakeld.

Zonder peak shaving wordt het volledige vermogen op dat moment uit het elektriciteitsnet gehaald. Met peak shaving levert de batterij een deel van het benodigde vermogen, zodat de belasting van de netaansluiting onder de ingestelde grens blijft.

Voorbeeld: een 3 x 25 A-aansluiting

Een 3 x 25 A-aansluiting kan theoretisch ongeveer 17,25 kW uit het elektriciteitsnet leveren.

De berekening is:

3 × 230 V × 25 A = 17.250 W

Dat komt neer op ongeveer 17,25 kW.

Stel dat het verbruik van de installatie tijdelijk oploopt naar 20 kW. Dan is dat meer dan de netaansluiting kan/mag leveren op dat adres.

Met peak shaving kan de batterij het verschil opvangen:

verbruik installatie: 20 kW;
maximaal vermogen uit het net: 17,25 kW;
benodigd vermogen uit de batterij: 2,75 kW.

Zo blijft het vermogen dat uit het elektriciteitsnet wordt gehaald onder de ingestelde grens.

Let op: houd in de praktijk altijd rekening met een veiligheidsmarge. Stel de grens niet automatisch exact gelijk aan de theoretische maximale capaciteit van de aansluiting.

Wat heb je nodig?

Om peak shaving te gebruiken, heb je minimaal nodig:

een Growatt hybride omvormer;
een compatibele Growatt-batterij;
een correcte koppeling met een slimme meter of energiemeter;
toegang tot de installatie;

Alles omvormers/batterij systemen van Growatt ondersteunen deze functie.

Peak shaving instellen

Je kunt peak shaving instellen via OSS portaal, ShinePhone app en ShineTools app.

Via OSS

Stap 1:

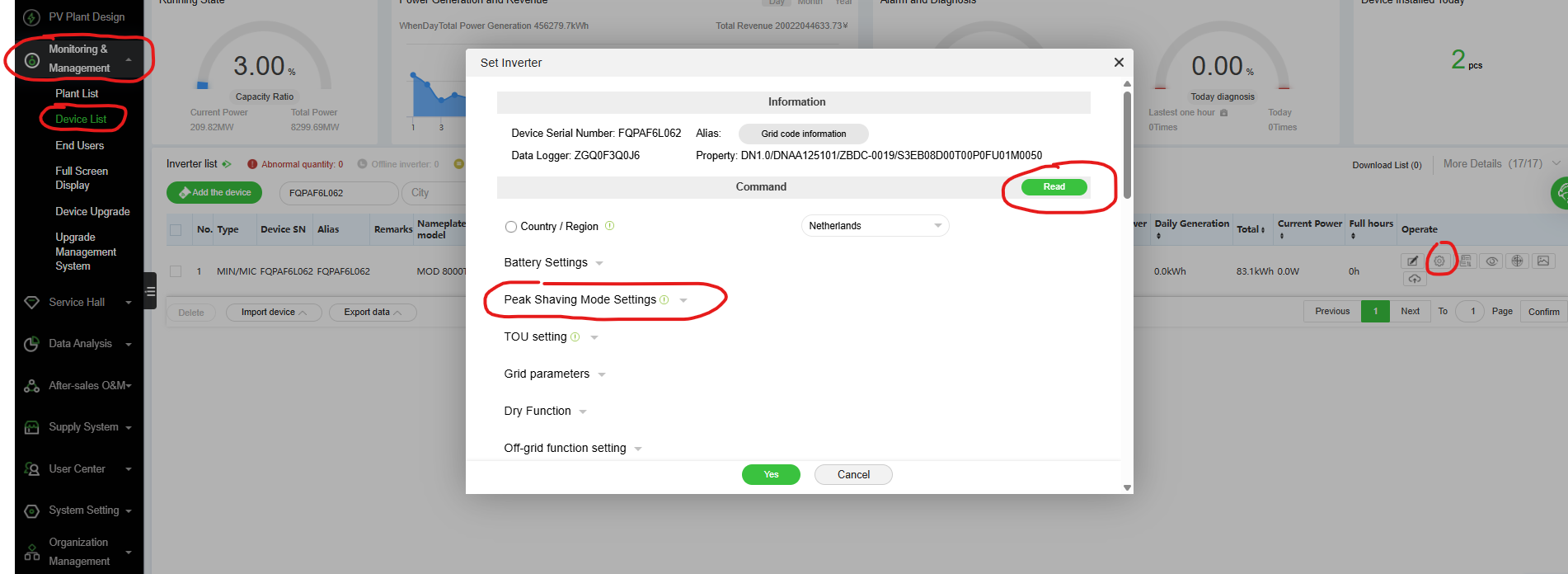

Log in in op https://oss.growatt.com/ met je installer account
Navigeer naar de installatie onder "Monitoring & Management"
- "Device List"
- Zoek het SN op
- druk op het tandwieltje.
Dit kan ook via "Plant List"
- Zoek de installatie op plant naam of account
- Dubbel klik op de plant
- Scroll naar onderen en kies in apparaten lijst de omvormer. Ook hier word dan weer op het tandwieltje gedrukt.
klik op "Read" bovenin om de huidige data uit te lezen

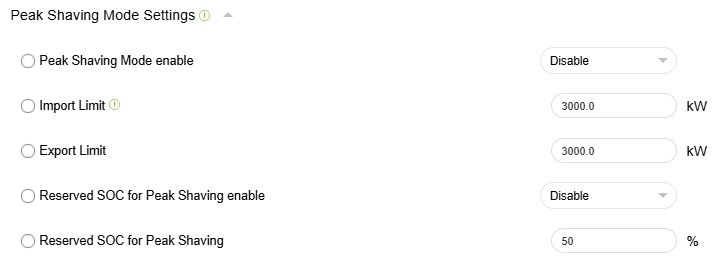

navigeer naar "Peak Shaving Mode Settings"
- Druk op "Enable" en stel de import en export limieten in.
Druk onder op "Yes" en piek shaving is ingesteld.
Het is ook mogelijk om deel van de batterij te reserveren voor peak shaving, indien dit wenselijk is stel dit dan bij de "Reserved SOC for Peak Shaving enable" & "Reserved SOC for Peak Shaving"

via ShinePhone

Open de ShinePhone-app en log in met het account waarmee de installatie wordt beheerd.

Stap 1: open de installatie

Open ShinePhone.
Selecteer de juiste installatie.
Open de betreffende Growatt-omvormer, in device list.
Ga naar Instellingen, Parameter Settings

De exacte naam van het menu kan verschillen per ShinePhone-versie en omvormermodel.

Stap 2: open de instellingen voor peak shaving

Ga naar het menu voor energiebeheer of vermogensregeling.

Zoek naar een instelling zoals:

Peak Shaving;
Grid Import Limit;
Load Peak Shaving;
Import Power Limit.

Stap 3: schakel peak shaving in

Zet de functie op Enable of Aan.

Voer indien gevraagd het installateurswachtwoord in. Zonder installateursrechten kunnen bepaalde instellingen mogelijk niet worden gewijzigd.

wachtwoord: growattYYYYmmdd - voorbeeld: growatt20260727

Stap 4: controleer de batterij-instellingen

Controleer of de batterij voldoende vermogen en capaciteit beschikbaar heeft om pieken op te vangen.

Let daarbij op instellingen zoals:

minimale laadstatus van de batterij;
maximaal ontlaadvermogen;
toegestane ontlaadperiode;
batterijreserve;
werkmodus van het opslagsysteem.

Stap 5: sla de instellingen op

Bevestig de gekozen waarden en sla de instellingen op.

Controleer of peak shaving werkt

Test de werking op een moment waarop het verbruik boven de ingestelde grens komt.

Wanneer peak shaving goed werkt, blijft het netvermogen rond of onder de ingestelde grens. Het resterende vermogen wordt door de batterij geleverd.

Peak shaving werkt niet: wat kun je controleren?

Werkt de functie niet zoals verwacht? Controleer dan de volgende punten:

is peak shaving daadwerkelijk ingeschakeld;
is de slimme meter of energiemeter correct aangesloten;
klopt de richting van de energiemeting;
is de batterij beschikbaar en voldoende geladen;
mag de batterij op dat moment ontladen;
staat het maximale ontlaadvermogen hoog genoeg;
is de ingestelde grens lager dan het actuele verbruik;
ondersteunt de gebruikte firmware deze functie;
zijn de instellingen correct opgeslagen.
Kan het systeem het totale vermogen wel leveren wat gevraagd word.

Controleer ook of de meter het totale importvermogen van de volledige installatie meet. Wanneer de meter op de verkeerde positie is geplaatst, kan de omvormer het netverbruik niet goed regelen.

Meerdere Growatt-omvormers -ShineSEM/Shinemaster

Bij een installatie met meerdere omvormers wordt peak shaving centraal ingesteld via de ShineSEM of ShineMaster-X.

De centrale regelaar meet en bewaakt het totale vermogen van de installatie. Vervolgens verdeelt deze de benodigde vermogensregeling over de gekoppelde apparaten.

Stel peak shaving in zo’n installatie niet los in via ShinePhone op iedere omvormer. Dat kan leiden tot een onjuiste of tegenstrijdige regeling.

Peakshaving instellen op de ShineSEM/Shinemaster:

Log in in op https://oss.growatt.com/ met je installer account
Navigeer naar de installatie onder "Monitoring & Management
klik op "Plant List"
- Zoek de installatie op plant naam of account
- Dubbel klik op de plant

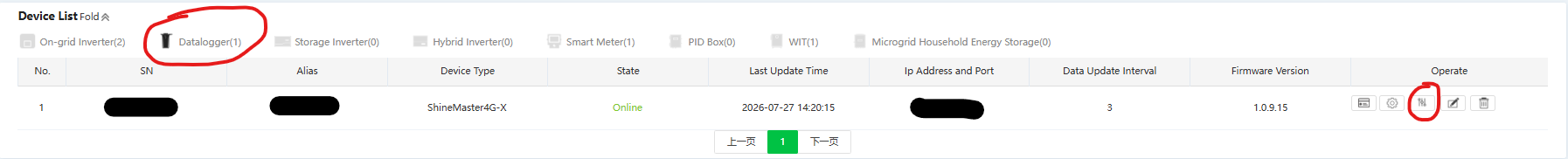

- Scroll naar onderen en kies in apparaten lijst de datalogger.
- Druk dan naast het tandwieltje op "Systeem settings" (Zie afbeelding hieronder)

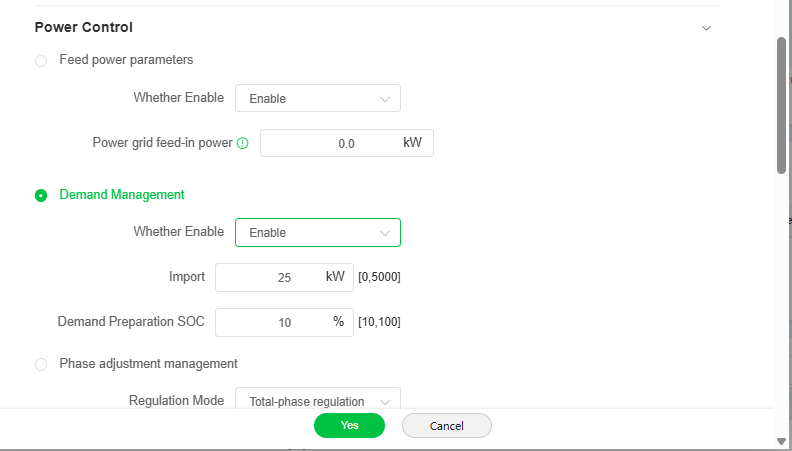

waardes voor import en export kunnen hier worden ingesteld onder 'Feed power parameters' = Export
"Demand Management' = Import, hier reserveer je ook een deel van de batterij voor peak shaving.

Dit is ook direct in te stellen wanneer je lokaal inlogd op de shinemaster X, raadpleeg hiervoor de handleiding.

Hulp nodig bij het instellen?

Kom je er niet uit of blijft het opgenomen netvermogen boven de ingestelde grens? Controleer dan eerst de meterconfiguratie, batterij-instellingen en softwareversies.

Ben je installateur met een 4blue-account? Neem dan contact op met 4blue. Stuur bij je aanvraag bij voorkeur mee:

het type Growatt-omvormer;
het type batterij;
het type energiemeter;
de capaciteit van de netaansluiting;
screenshots van de ShinePhone-instellingen;

(024) 204 20 90
