Flexibele energieopslag van 5 tot 400 kWh
De Growatt WIT-serie bestaat uit driefasige hybride omvormers met vermogens van 4 tot en met 15 kW. Deze slimme omvormers integreren zonne-energie, batterijopslag én back-upfunctionaliteit in één oplossing. Gecombineerd met de Growatt AXE LV batterij ontstaat een kosteneffectieve oplossing die geschikt is voor zowel particuliere installaties als kleinschalige zakelijke toepassingen.
In dit artikel lees je meer over de WIT-omvormers, de AXE-batterijmodules en de mogelijkheden die deze combinatie biedt. Ook gaan we in op de aansluitopties en installatiepraktijk.
Belangrijkste kenmerken van de Growatt WIT-serie
✅ Hybride functie: geschikt voor zowel PV als batterijopslag
✅ Driefasige uitgang: stabiele verdeling van belasting
✅ A-symmetrische belasting: elke fase levert wat nodig is
✅ Vermogens: 4, 5, 6, 8, 10, 12 en 15 kW
✅ Efficiëntie tot 98,4%
✅ Geavanceerde monitoring via de Shine-app of ShineServer
✅ Geïntegreerde back-up functionaliteit, binnen 10ms overschakelen op back-up
✅ Generatoraansluiting of slimme back-upsturing mogelijk
✅ Twee batterij-ingangen voor grotere systemen
✅ CT-aansluiting meegeleverd: inclusief 3 spoelen (tot 100A)
✅ ShineWiLan-X2 meegeleverd*
Deze omvormers zijn ideaal voor installaties waar zelfverbruik geoptimaliseerd moet worden én waar netonafhankelijk functioneren gewenst is.
LET OP: De WIT4-15K heeft een actieve ventilator.
* De Wit-4-15kW omvormers werken alleen met de ShineWelan-X2 en niet met de andere dataloggers van Growatt.
Growatt AXE LV batterij
Schaalbare opslag van 5 tot 400 kWh
De Growatt AXE 5.0L-C1 is een Low Voltage (48V) batterijmodule gebaseerd op veilige en duurzame LiFePO4-technologie. Het modulaire ontwerp maakt het mogelijk om het systeem mee te laten groeien met de energiebehoefte van je klant. De AXE LV batterij is compatible met de WIT 4-15k-HU omvormers en de 1-fase SPH omvormers van Growatt.
Capaciteit en opbouw:
⚡ 5 kWh per module
🔢 Tot 10 modules per stack: max. 50 kWh
🔗 Tot 8 stacks parallel: max. 400 kWh
🔧 Elke stack vereist 1 batterijbasis + kabelset
Je kunt dus starten met een enkele woning en opschalen tot zwaardere bedrijfsopstellingen.
Technische specificaties:
Werkspanning: 48V (laag voltage)
Communicatie: CAN/RS485 (automatische detectie)
Beschermingsklasse: IP20 – voor binnenmontage
Stil en onderhoudsvrij
Wat kun je ermee?
De combinatie van de WIT-omvormer met AXE-batterijmodules geeft je klant maximale controle over het eigen energieverbruik.
✅ Overtollige zonne-energie opslaan
✅ Energie gebruiken wanneer het nodig is
✅ Onafhankelijk(er) van het net functioneren
✅ Klaar voor de afbouw van saldering
✅ Flexibel uitbreidbaar van 5 tot 400 kWh
De modulaire opbouw maakt het systeem ideaal voor uiteenlopende toepassingen – van gezinswoningen tot zakelijke omgevingen met grotere energiebehoeften.

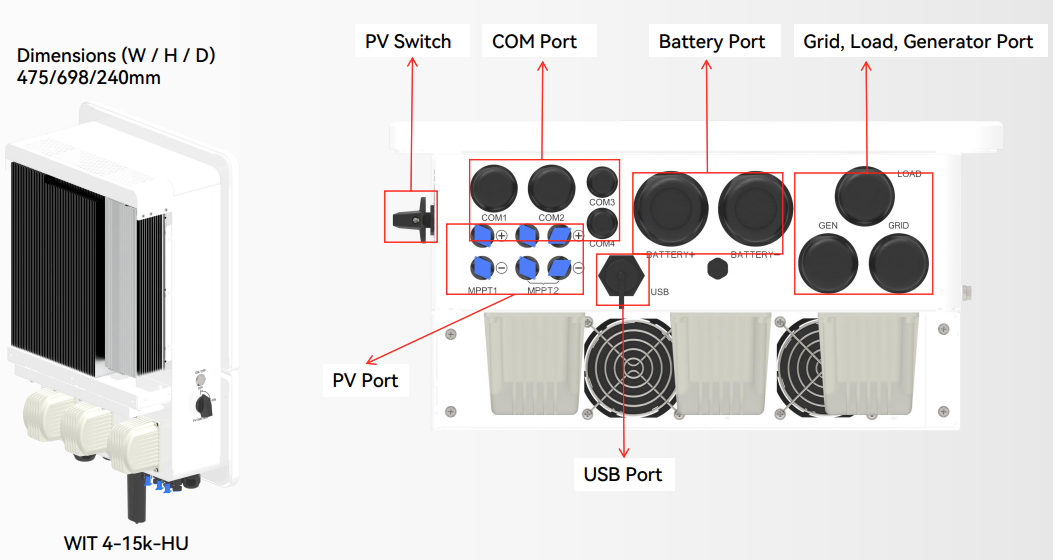

Installatie en aansluitmogelijkheden
De WIT-serie kan zowel traditioneel ingezet worden (alleen PV) als in combinatie met batterijopslag én volledige back-up. Dankzij de meegeleverde CT-spoelen kan het systeem direct functioneren zonder slimme meter. De CT’s worden aangesloten op de hoofdaansluiting, maar je kunt ook werken met een Growatt smart meter (via CN5).
Let op: Wanneer je deze omvormer inzet als retrofit, maak dan gebruik van 2 smart meters voor een correcte werking. Een smartmeter op de hoofdaansluiting en een smart meter om de PV productie te meten van derde.
Vergeet niet de ShineWilan-X2 toe te voegen voor monitoring en configuratie.

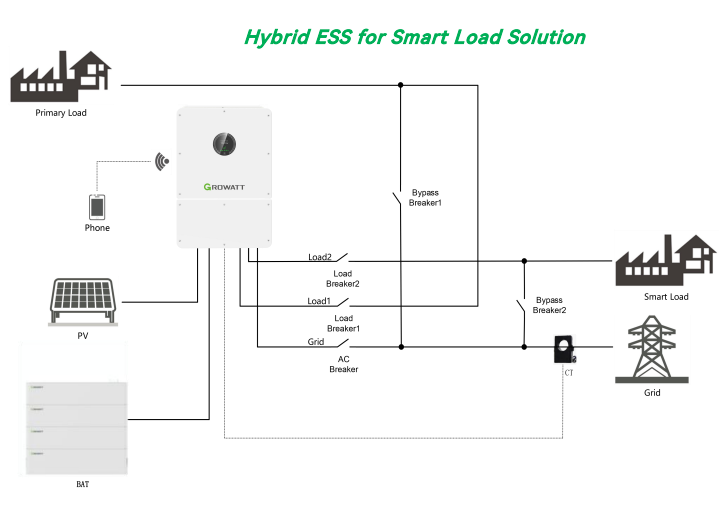

Back-up en slimme belasting
Bij een netuitval schakelt het systeem over naar off-grid modus. De woning (Primary Load) blijft daarbij altijd voorzien van stroom. Bij voldoende batterijcapaciteit (SOC) kan ook een tweede groep – de Smart Load – van stroom voorzien worden.
Deze Smart Load sluit je aan op de ‘GEN’ poort, die ook gebruikt kan worden voor aansluiting van een generator. Je kunt deze poort dus flexibel inzetten voor verschillende toepassingen.
AXE LV batterij aansluiten
De installatie van de batterijmodules is eenvoudig:
Stapel de modules (max. 10 per stack)
Verbind alleen de bovenste batterij met de omvormer

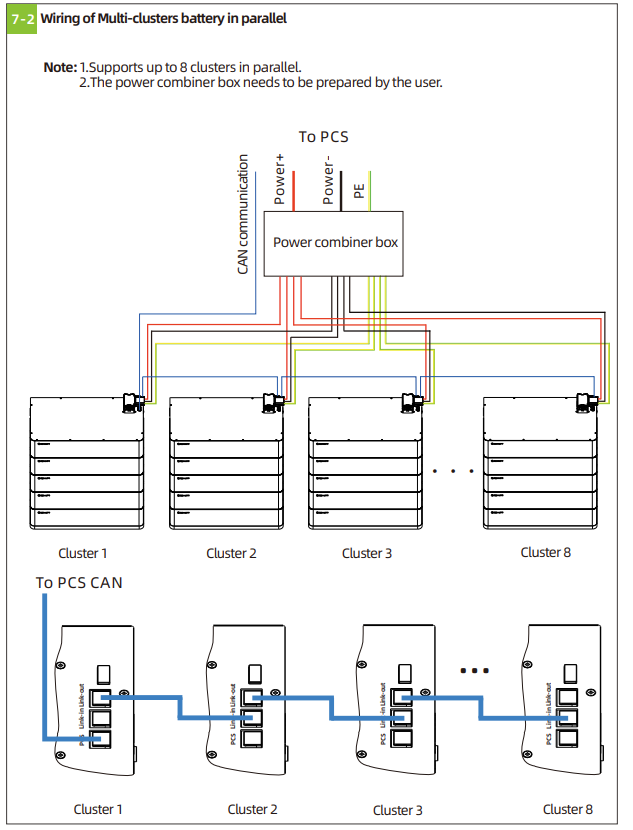

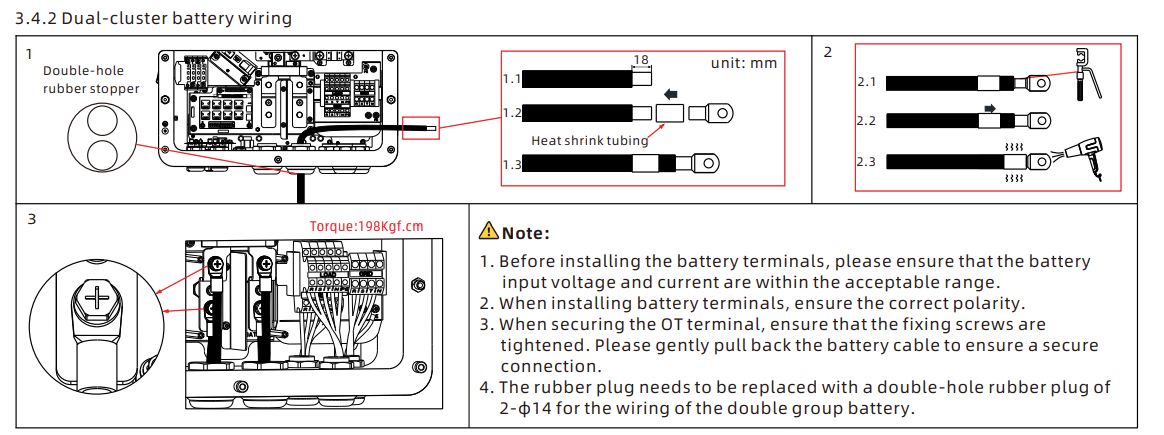

Bij gebruik van 2 batterijgroepen sluit je deze aan via de twee beschikbare poorten op de WIT-omvormer. Voor grotere installaties volg je schema 7-2 uit de handleiding.
Bekabeling:

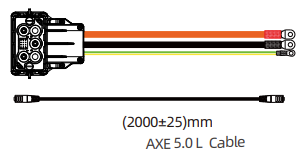

Powerkabels: voor verbinding tussen bovenste module en omvormer
-

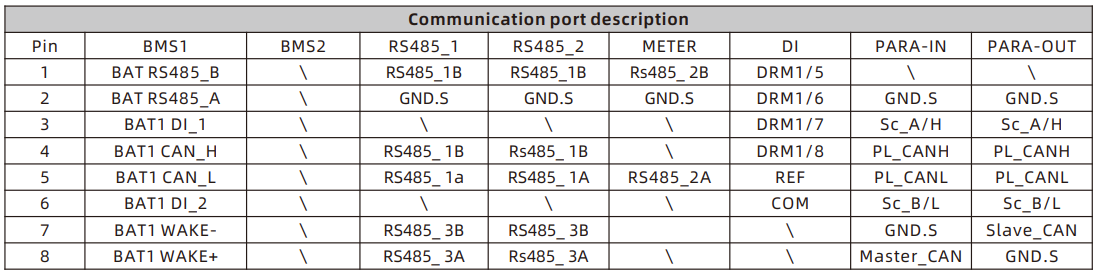

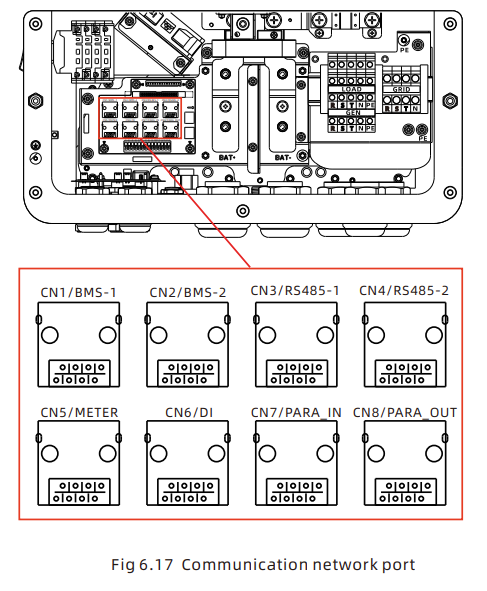

Communicatiekabels:
1 batterij: PCS ➝ CN1
2 batterijen: tweede stack via PCS ➝ CN2
CT spoelen of smart energy meter:
smart meter: CN5

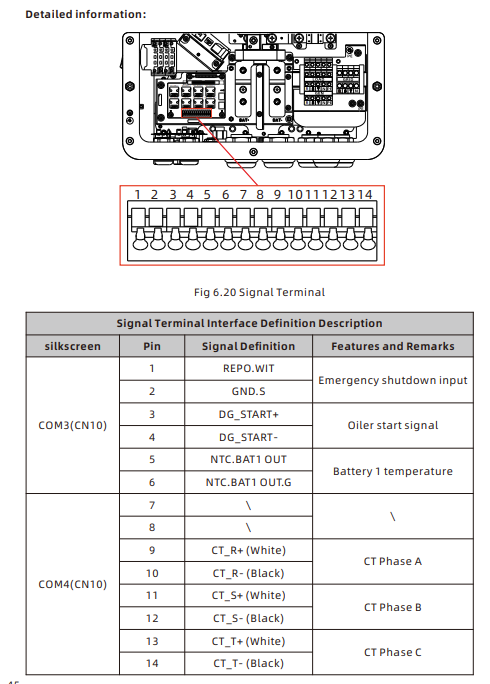

CT spoelen: Pinnen onder de CN zie afbeeldingen hieronder.
Samengevat: de voordelen op een rij
✅ Schaalbaar van 5 tot 400 kWh
✅ Geschikt voor residentiële én zakelijke projecten
✅ Eenvoudige, modulaire installatie
✅ Monitoring via Shine-app
✅ Alles-in-één systeem met back-up en slimme sturing
