Growatt smart meters zijn essentieel voor monitoring, exportlimitering en koppeling met batterijsystemen. In dit artikel lees je:

Wat een smart meter is en wat het jou oplevert.
Een compleet overzicht van alle Growatt smart meters.
Installatiestappen per model, inclusief bekabeling, RS485-aansluitingen en instellingen.
Veelvoorkomende fouten én hoe je ze oplost.
Configuratie-instructies per meter, inclusief stappen en voorbeelden.
Zie bijlage "4blue Roadshow 2025.pdf" blz. 19 t/m 29 voor extra plaatjes en inzichten voor de installatie.

Direct bestellen? Bekijk alle Growatt producten

Waar moet je aan denken bij de installatie?

De totale installatie van een Growatt smart meter bestaat uit drie onderdelen:

Montage van de smart meter in de hoofdverdeelkast (HvK)
Aansluiten van de communicatiekabel (RS485) tussen meter en omvormer
Configureren van de omvormer voor correcte uitlezing van de meterdata

Met deze handleiding weet je precies wat je nodig hebt én hoe je het stap voor stap instelt. Zo ben je verzekerd van een goed werkend systeem dat slim omgaat met opgewekte energie.

Wat doet een Growatt smart meter?

Een smart meter van Growatt meet jouw verbruik en opbrengst in realtime. Cruciaal als je wilt:

Export beperken naar het net.
Accu’s optimaal laten laden/ontladen.
Slimmer omgaan met je energieverbruik.

Voordelen:

Nauwkeurige datameting
Ondersteunt RS485 (Modbus) --> ook draadloos mogelijk met de Grohomemanager-X
Naadloze integratie met Growatt hybride of retrofit installaties

Overzicht Growatt Smart Meters

1-fase smart meters

Model

CT-ondersteuning

Productcode

Vermogen (max)

Toepassing

RS485-aansluiting meter

RS485-aansluiting omvormer

SDM120CT

✅ Ja

SPM-CT-E

100A via CT

Hybrid

Pin 9 (A)
Pin 10 (B)

MIN-XH:
Pin 5 (A)
Pin 6 (B)

SDM230

❌ Nee

SPM-E

100A direct

Hybrid

Pin 5 (A)
 Pin 6 (B)

DDSU666

❌ Nee

SPM-C

80A direct

Hybrid

Pin 24 (A)
Pin 25 (B)

3-fase smart meters

Model	CT-ondersteuning	Productcode	Vermogen (max)	Toepassing	RS485-aansluiting meter	RS485-aansluiting omvormer
SDM630 Modbus V3	❌ Nee	TPM-E	100A direct	Hybrid	A+ (A), B- (B)	MOD-XH/MID-XH: Pin 5 (A), Pin 6 (B) MID-X: Pin 7 (A), Pin 8 (B) MAX*
SDM630MCT	✅ Ja	TPM-CT-E	100A via CT	Retrofit 1-fase met MIN-XH & hybrid 3-fase	Pin 14 (A), Pin 13 (B)
DTSU666	❌ Optioneel	TPM-C	80A direct / >80A met CT	Hybrid	Pin 24 (A), Pin 25 (B)
DTSU666 (6CT)	✅ Ja	TPM-6CT-C	>80A via externe CT	Retrofit	verschil per model: Pin 24 (A), Pin 25 (B) of RJ45 connector wit/blauw op RS485-1 A wit/oranje op RS485-1 B

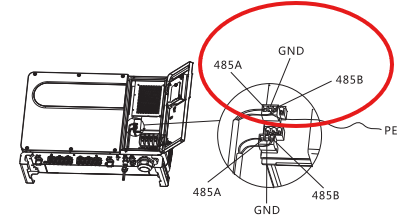

*In het geval er 1 MAX omvormer word gebruikt kan de smart meter worden aangesloten zoals hieronder aangegeven.

Retrofit configuratie

Systeem	Aanbevolen smart meter	Omvormer type
1-fase retrofit	SDM630MCT (TPM-CT-E)	Growatt MIN-XH
3-fase retrofit	DTSU666 6CT (TPM-6CT-C)	Growatt MOD-XH, MID-XH, MID-X en MAX

1-2) Installatiehandleiding per smart meter

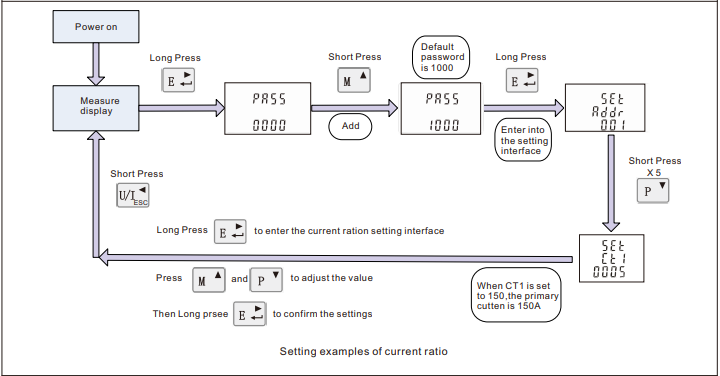

SDM120CT (SPM-CT-E) – 1-fase met CT

Montage: DIN-rail
Aansluitingen:
- RS485 A: meter pin 10 → omvormer pin 5 (wit-oranje)
- RS485 B: meter pin 9 → omvormer pin 6 (wit-blauw)
Adres: 001
Wachtwoord: 1000

SDM230 (SPM-E) – 1-fase

Montage: DIN-rail
Aansluitingen:
- RS485 A: meter pin 5 → omvormer pin 5
- RS485 B: meter pin 6 → omvormer pin 6
Adres: 001
Wachtwoord: 1000

DDSU666 (SPM-C) – 1-fase

Montage: DIN-rail
Aansluitingen:
- RS485 A: meter pin 24 → omvormer pin 5
- RS485 B: meter pin 25 → omvormer pin 6
Adres: 003
Wachtwoord: 701

SDM630 Modbus V3 (TPM-E) – 3-fase

Aansluitingen:
- RS485 A: A+ → omvormer pin 5
- RS485 B: B- → omvormer pin 6
Adres: 002
Wachtwoord: 1000

SDM630MCT (TPM-CT-E) – 3-fase met CT

Montage: DIN-rail
Aansluitingen:
- RS485 A: meter pin 14 → omvormer pin 5
- RS485 B: meter pin 13 → omvormer pin 6
Adres: 002
Wachtwoord: 1000

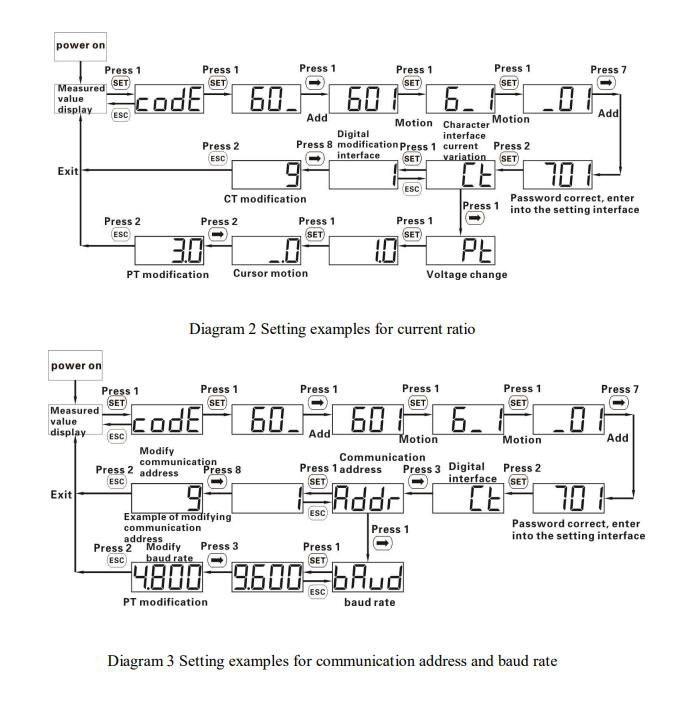

DTSU666 (TPM-C) – 3-fase

Montage: DIN-rail
Aansluitingen:
- RS485 A: meter pin 24 → omvormer pin 5
- RS485 B: meter pin 25 → omvormer pin 6
Adres: 004
Wachtwoord: 701

DTSU666 met 6 CT’s (TPM-6CT-C) – 3-fase retrofit

Montage: DIN-rail
Let op: Plaats CT’s met pijl richting verbruiker (K → L)
Aansluitingen:
- RS485 A: meter pin 24 → omvormer pin 5
- RS485 B: meter pin 25 → omvormer pin 6
Adres: 004
Wachtwoord: 701

3) Omvormerinstellingen aanpassen (hybrid & retrofit)

Zodra de Growatt smart meter correct is aangesloten en de communicatie tot stand is gebracht, moet je de omvormer nog configureren. Dit is afhankelijk van het type installatie: hybrid of retrofit.

Je kunt de instellingen aanpassen via:

Het display van de omvormer (OLED-scherm)
De ShineTools app
Het online OSS-portaal

Let op: Gebruik je een retrofit-systeem en is de optie System retrofit niet beschikbaar? Dan is een firmware-update nodig.

Via het display van de omvormer

Voor hybrid en retrofit systemen:

Ga naar Set parameters
Kies Advanced
Voer het wachtwoord 123 in
Navigeer naar Electric meter
Zet deze op On

Knopbediening:

1x drukken = selecteren
2x drukken = bevestigen
3x drukken = terug

Stap 2 (alleen bij retrofit):
Ga vervolgens naar Set parameters > Work Mode en stel deze in op System retrofit.
- Zie onderstaande afbeelding voor het instellen van de werkmodus.

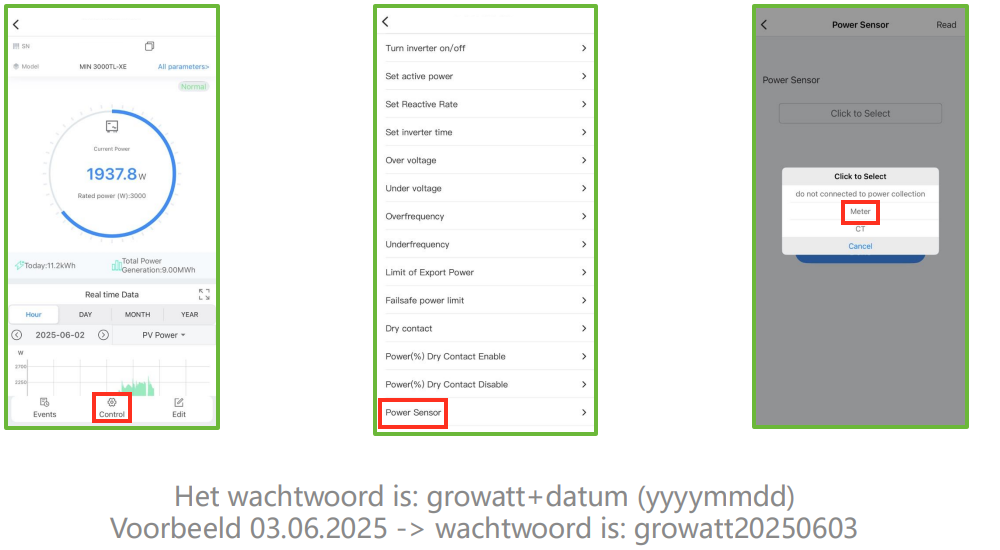

Via de ShineTools app

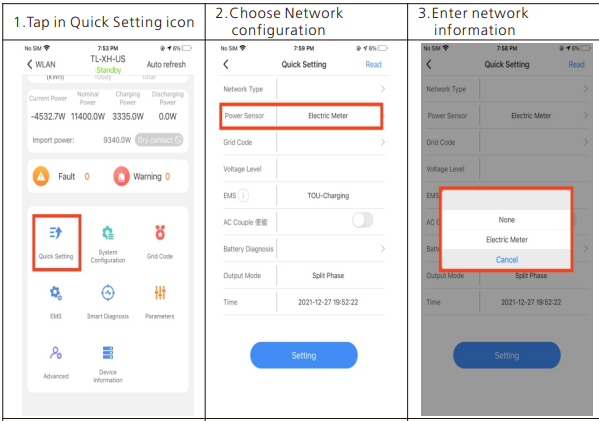

Voor hybrid systemen:

Voeg een electric meter toe via het instellingenmenu
Zie onderstaande afbeelding voor de juiste stap.

Let op:

iOS: Electric meter

Android: Meter

Ook te vinden onder:

Voor retrofit systemen:

Voeg de meter toe (zoals hierboven vermeld) én wijzig de Work Mode naar System retrofit

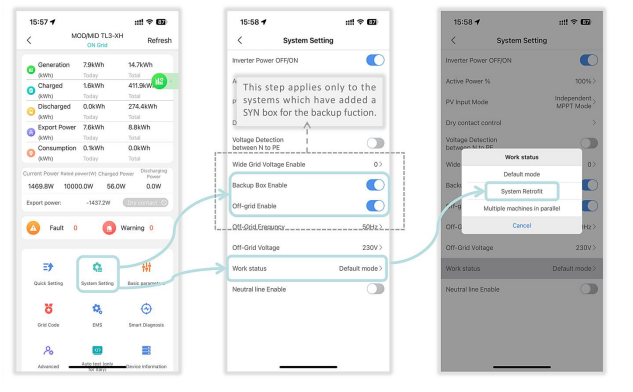

Zie onderstaande afbeelding voor het instellen van retrofit via de app.

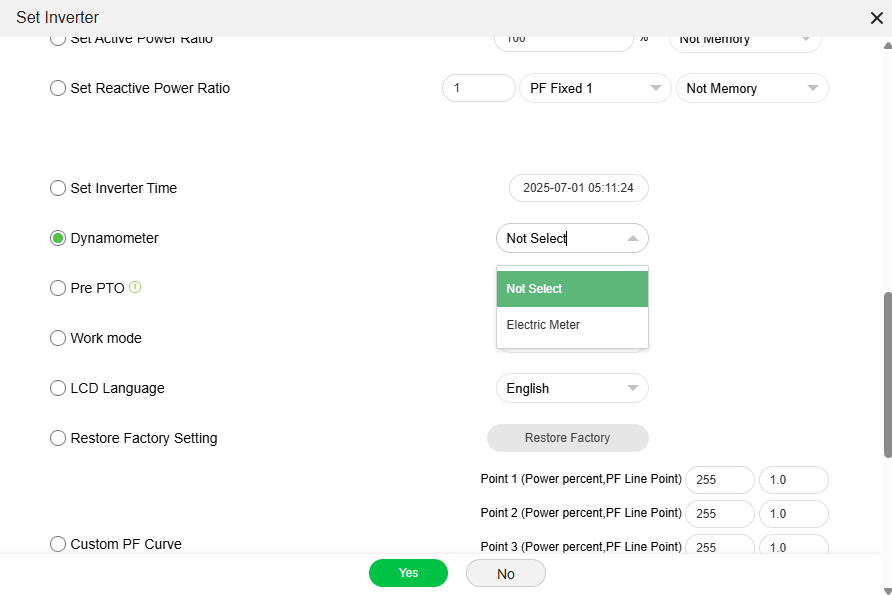

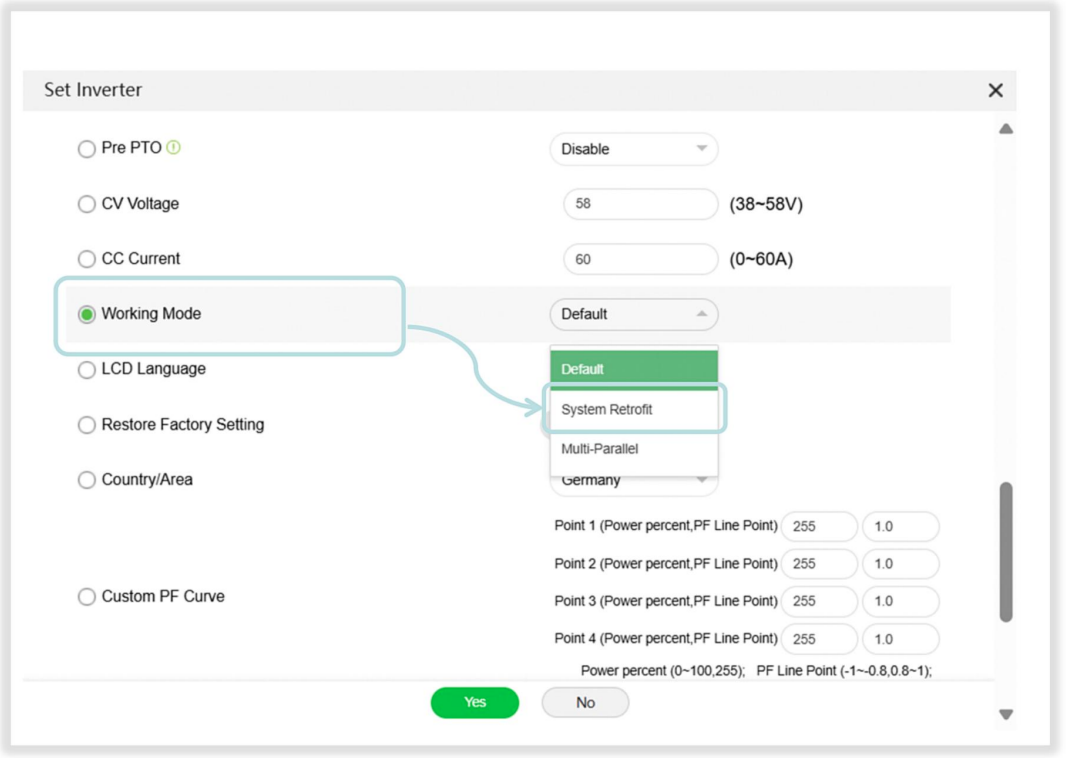

Via het OSS-portaal
