Alles over de installatie van een Growatt backup box

Bij netuitval wil je zekerheid. Met de Growatt backup box zorg je voor een betrouwbare back-upoplossing in je PV-installatie. In dit artikel lees je alles over de installatie van de Growatt SYN50-XH en SYN100-XH-30 backup boxen, inclusief benodigde onderdelen, communicatieschema’s, softwareconfiguratie én handige installatietips.

Waarom een backup box?

De vraag naar noodstroomvoorziening stijgt. Netstoringen komen steeds vaker voor, waardoor de behoefte aan een goed werkend back-upsysteem groeit. Growatt biedt binnen haar portfolio twee manieren om dit te realiseren:

• Via een HU- of SPH-omvormer met ingebouwde backupfunctie

• Of via een Growatt omvormer in combinatie met een losse backup box

In dit artikel zoomen we in op de installatie van een losse backup box.

Wat heb je nodig?

Voor een correcte installatie van de backup box heb je het volgende nodig:

- Een Growatt batterijsysteem, APX of AXE 5.0L-C1 voor de wit-HU omvormer

- Een van de onderstaande backup boxen:

Bonus: De backup boxen van Growatt zijn voorzien van installatieautomaten (C63), wat het installatieproces vereenvoudigt.

Aansluitschema en bekabeling

Bij de installatie van een backup box heb je twee keuzes: volledige of gedeeltelijke backup.

Let op: het vermogen in backupmodus wordt beperkt door de zwakste schakel — of dat nu de omvormer of batterij is. Ook als je de hele woning aansluit, betekent dat niet automatisch dat het volledige vermogen geleverd wordt.

Interne indeling SYN box

Van links naar rechts:

Grid | Bypass | Inverter | Load

Communicatie:

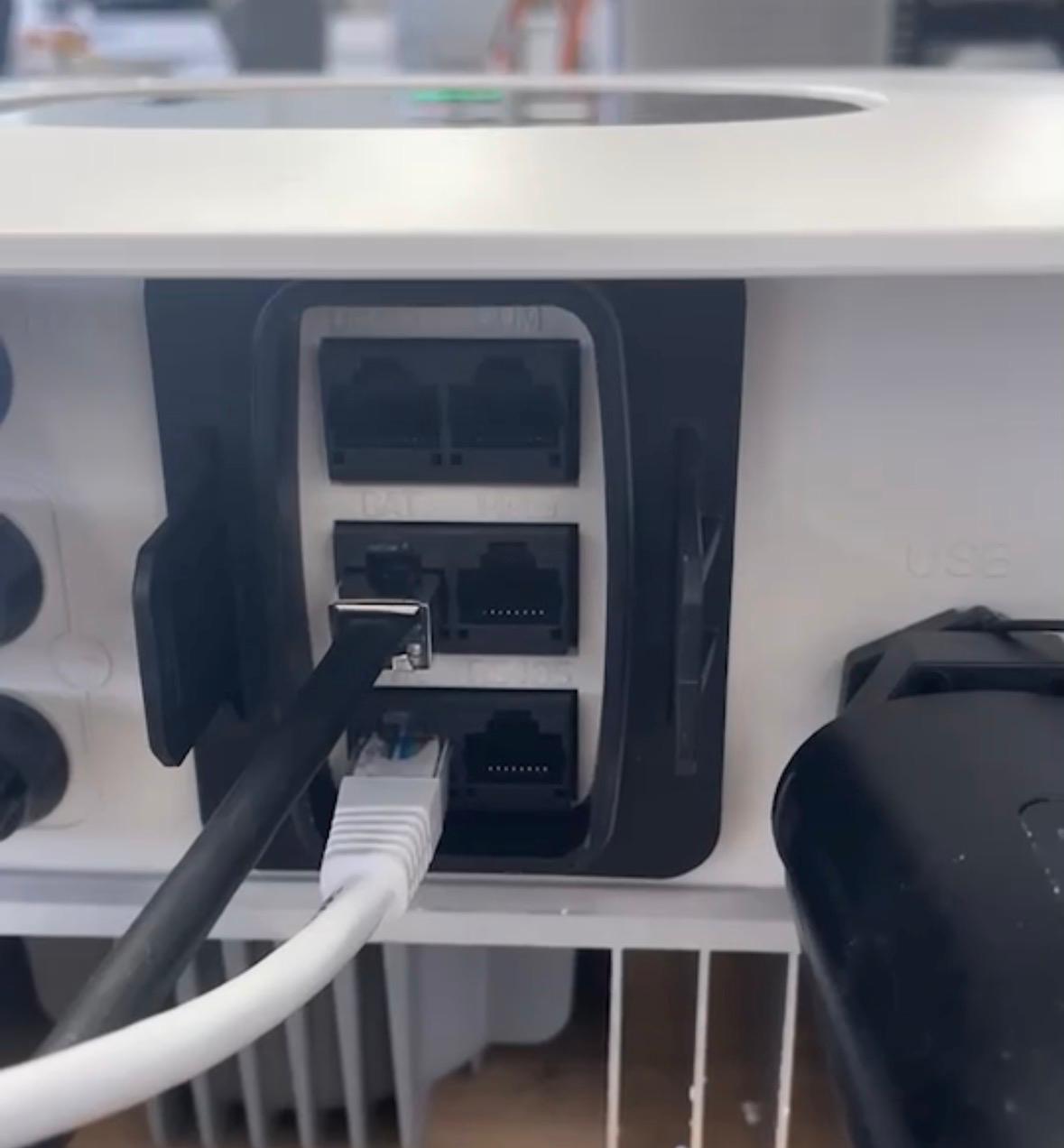

Voor een correcte werking moet zowel de smart meter als de backup box met de omvormer communiceren. Dit gebeurt via een ethernetkabel. Let hierbij op het type kabel (afhankelijk van omgevingsruis).

Communicatie per model:

• SYN50-XH → direct naar Min-XH omvormer, geen smart meter vereist.

• SYN100-XH-30 → Zowel smartmeter als backup box los naar MOD/MID XH-serie

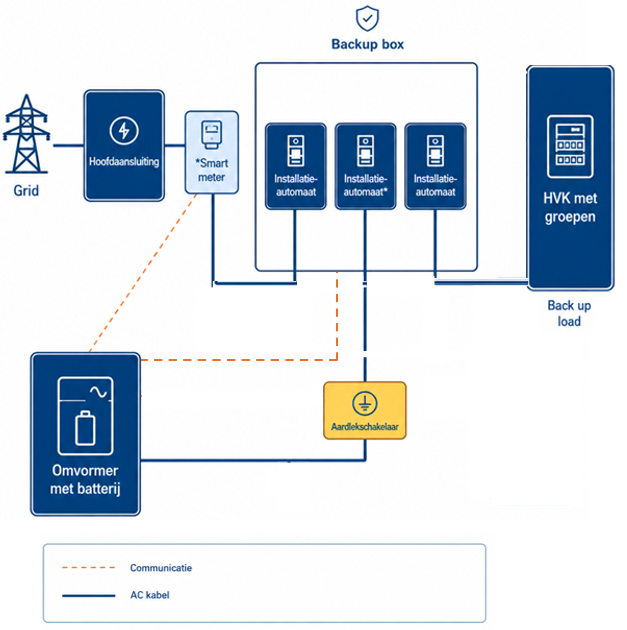

Volledige backup:

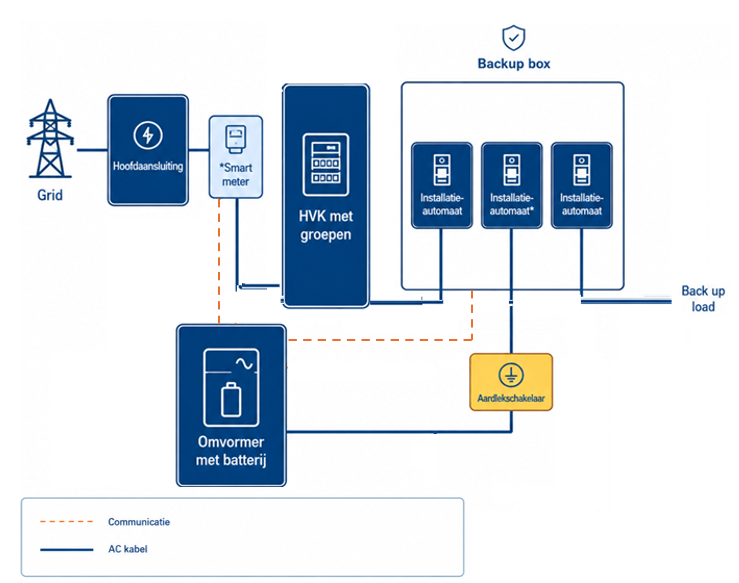

Partial backup:

Installatie automaat*

• Typisch worden installaties gedaan met een aardlekschakelaar/aardlekautomaat. Het is niet onverstandig om deze een op de lijn van de omvormer te zetten voordat deze in de backup box word aangesloten.

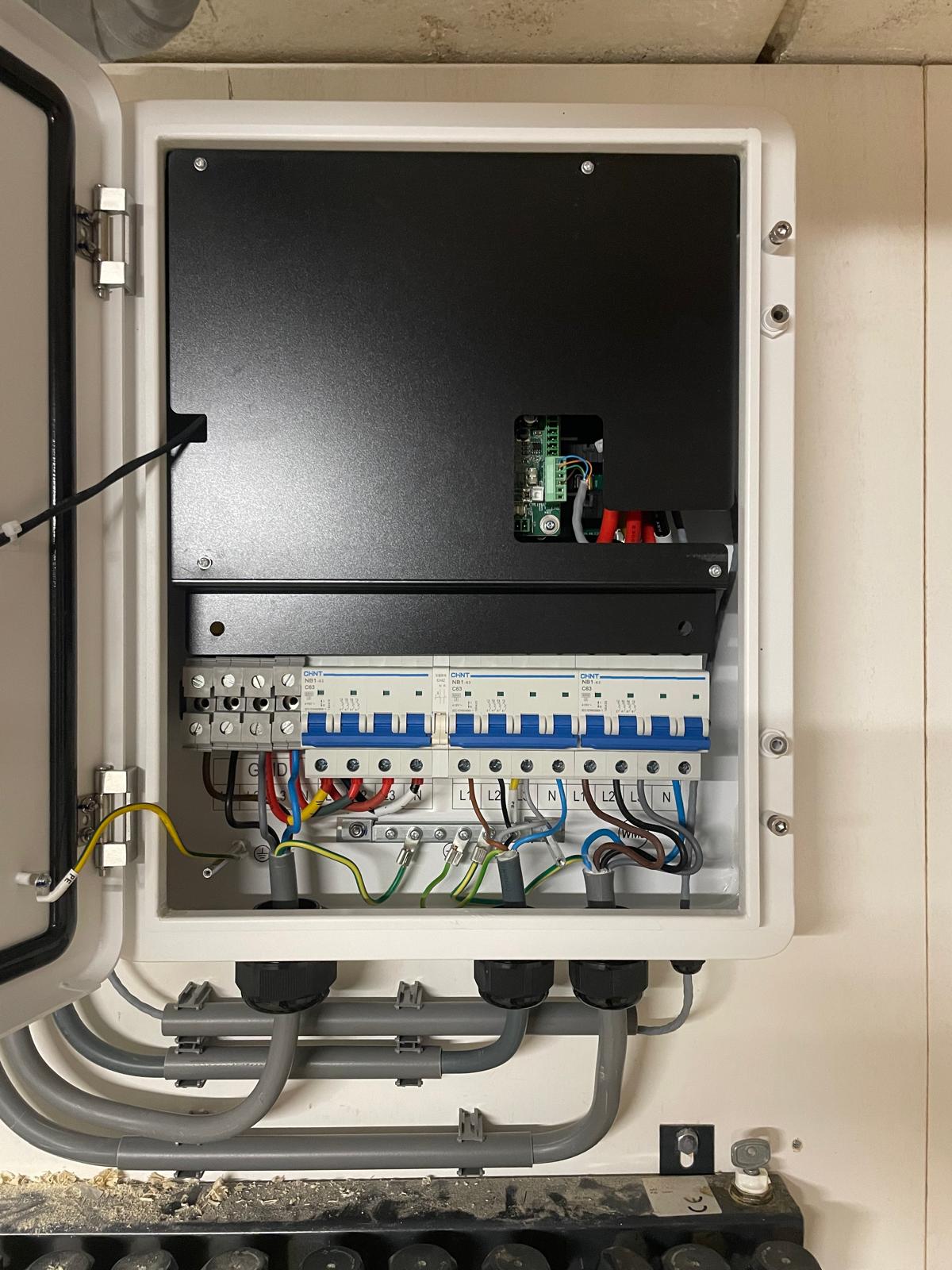

Binnenkant van de SYN100 box

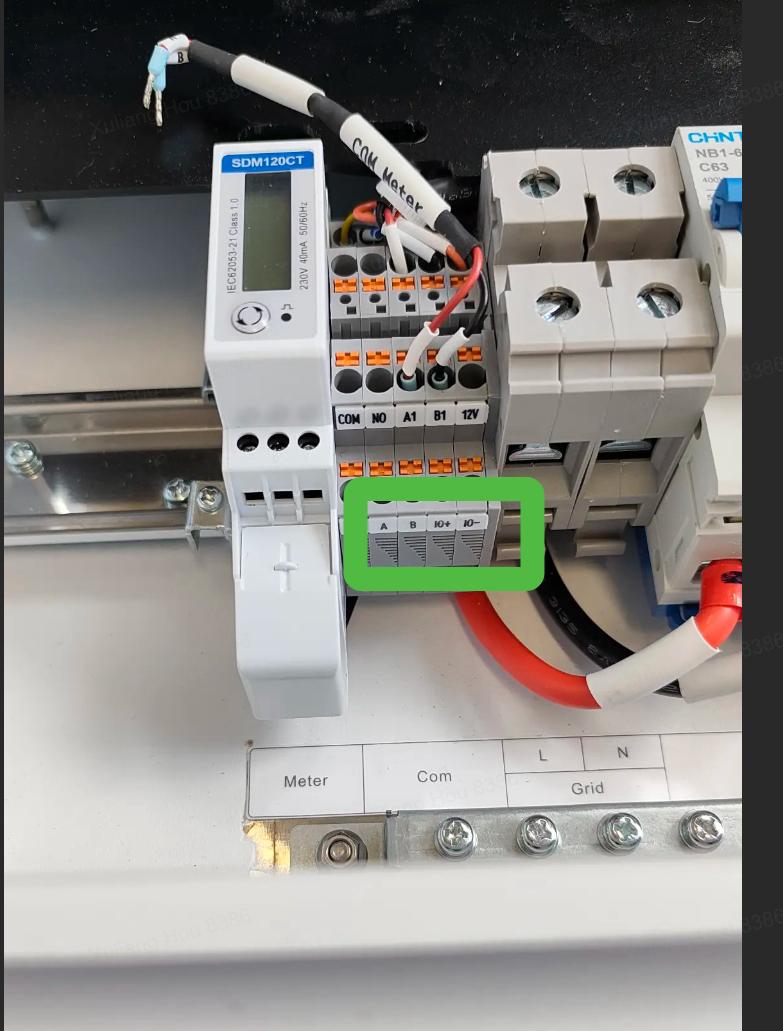

Communicatie aansluiting:

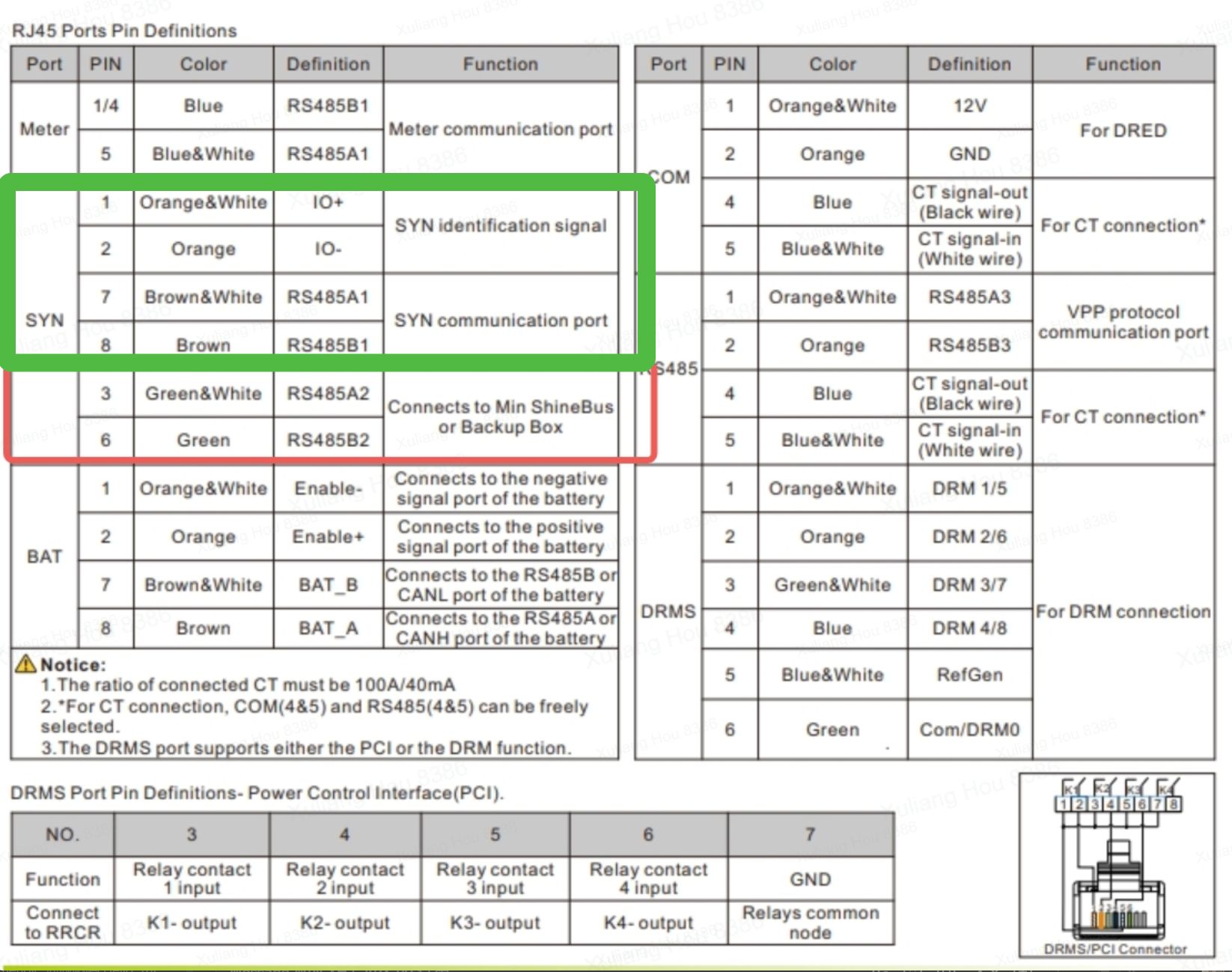

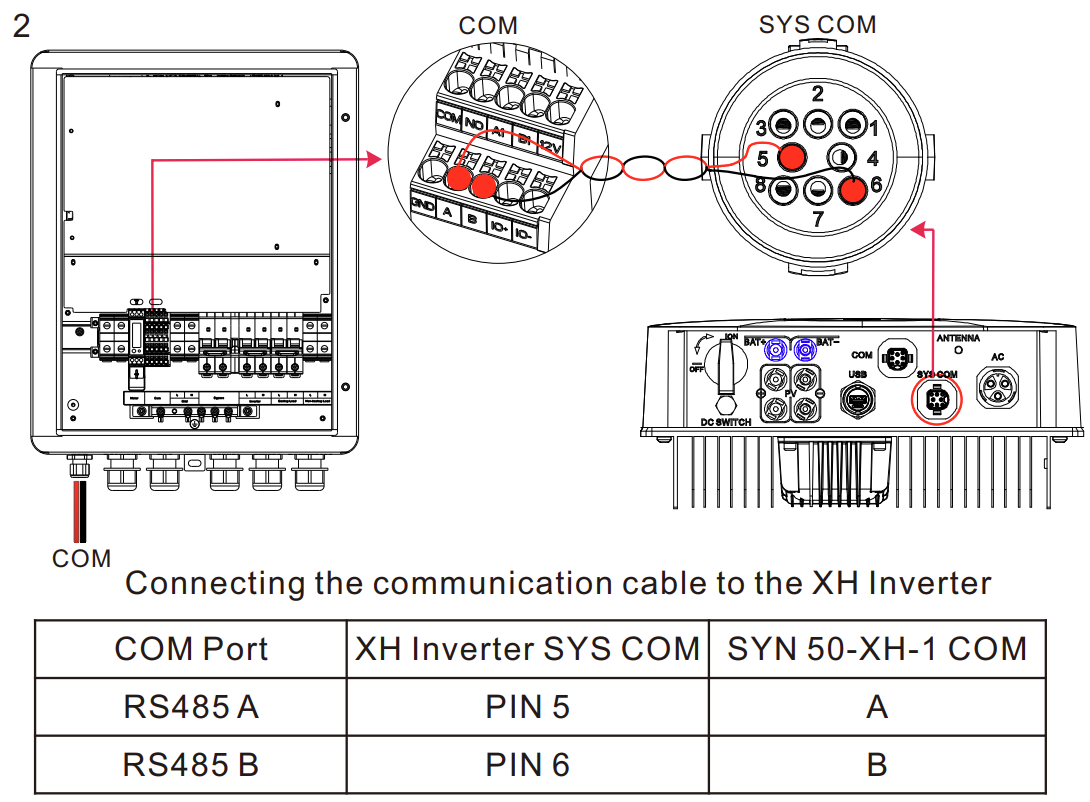

SYN50 - naar Min-XH omvormer:

let op: Smart meter is ingebouwd in de SYN50 box.

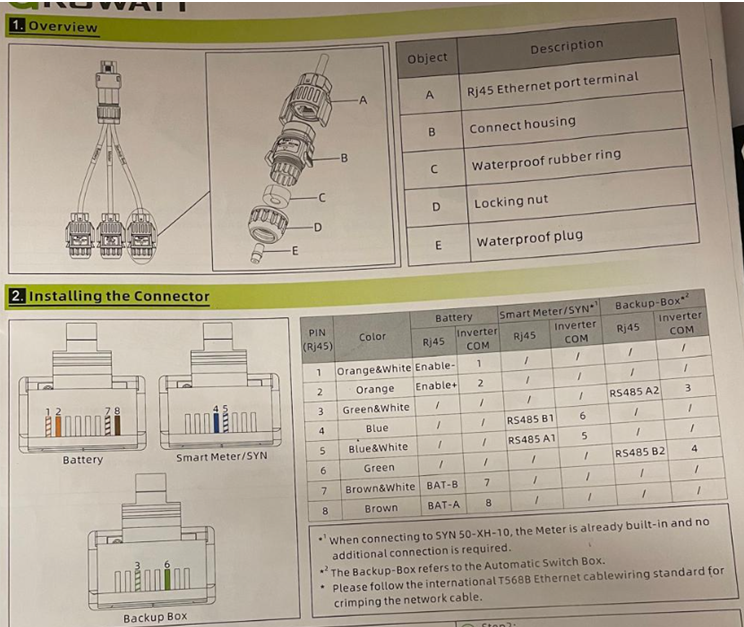

SYN50 - naar Min-XH2 omvormer variant 1:

SYN50 - naar Min-XH2 omvormer variant 2:

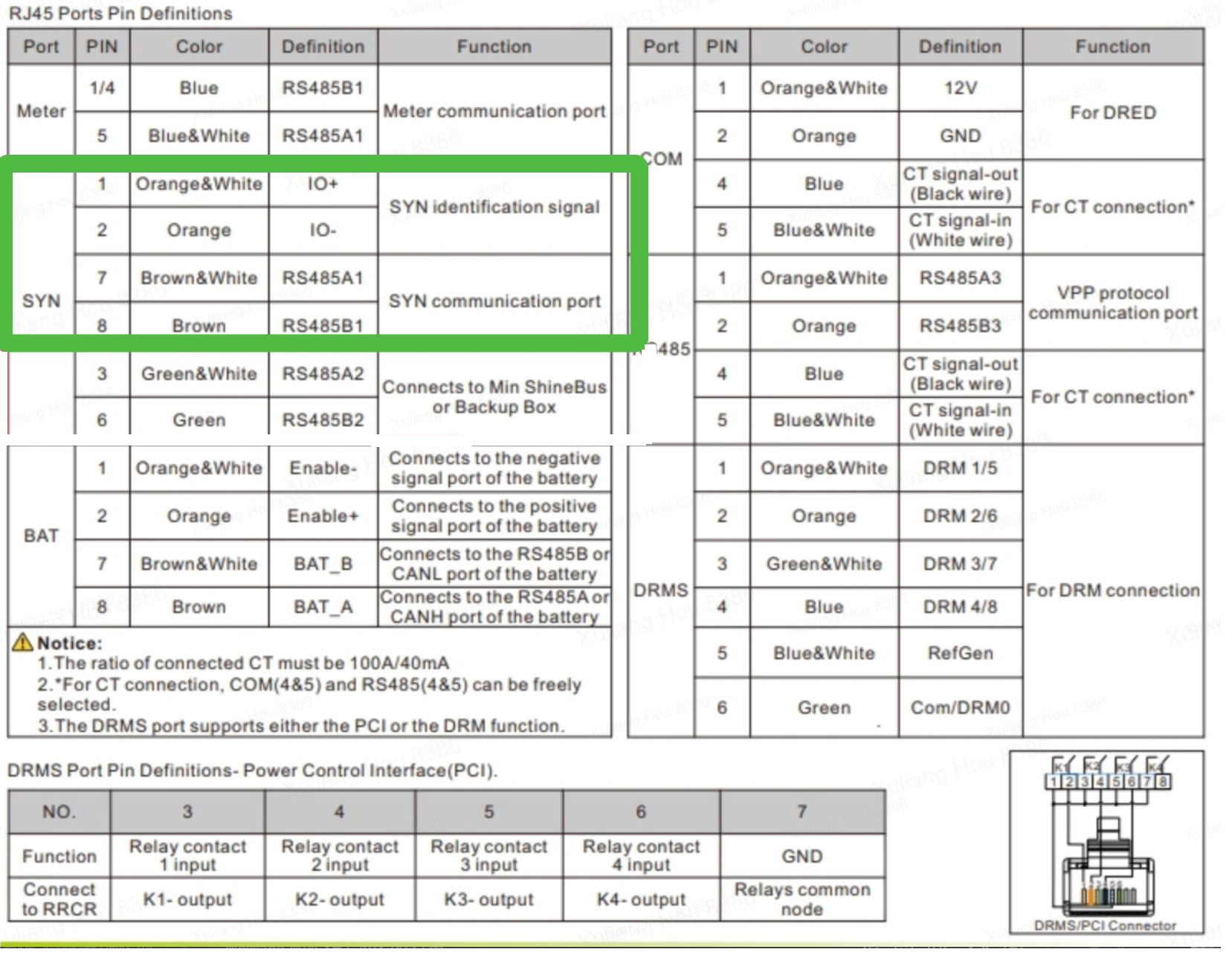

Let op in deze variant moeten er 4 draden worden verbonden tussen de backupbox en de omvormer. Dit is dus 1 UTP kabel tussen deze 2 artikelen. waarbij onderstaande pinnen worden gebruikt en aangesloten op backupbox en de "Meter" aansluiting op de omvormer van de SYS COM.

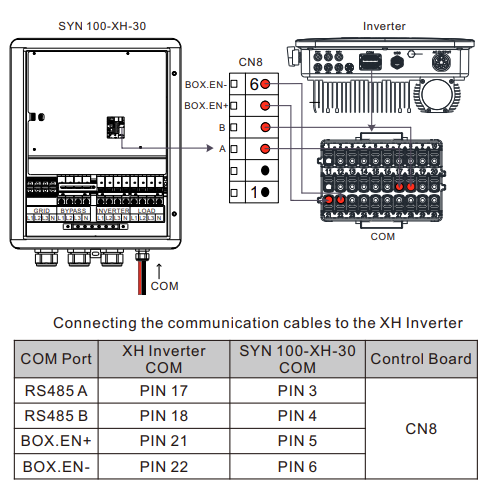

Syn100:

MOD series:

MID series:

Softwareconfiguratie

De backup box moet correct geactiveerd worden in de software. Dat kan op drie manieren:

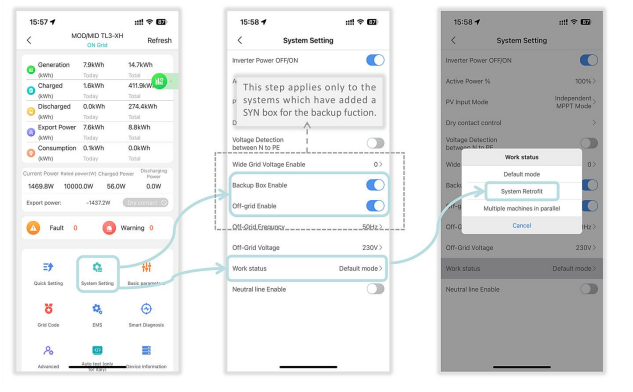

1. Via de ShineTools App

1. Selecteer: ShineWifi S/X

2. Kies het producttype: MOD/MID TL3-XH

3. Ga naar System Settings

4. Zet “Backup Box Enable” aan

   • Android: druk op “Read”

   • iOS: scroll naar beneden

5. “Off-grid Enable” wordt automatisch geactiveerd

Wachtwoord nodig? Gebruik: growattYYYYMMDD (bijv. growatt20251103)

2. Via het display op de omvormer

Volg deze stappen om backupfunctionaliteit te activeren:

1. Ga naar General Advanced → dubbel tik

2. Voer wachtwoord 123 in → dubbel tik

3. Tik door tot “Backup Setting Disable”

4. Selecteer en activeer: “Backup Setting Enable”

5. Selecteer: “Backup Box Enable”

6. Bevestig instellingen met “Set OK”

Tip: gebruik enkel- en dubbel-tikken zoals aangegeven. Drie keer tikken brengt je terug naar het vorige menu.

Wat doet een tik op het scherm:

• Single touch (één tik): wissel weergave of verhoog een nummer met +1.

• Double touch (dubbel tik): enter of bevestigen.

• Three touch (drie keer tikken): ga naar het vorige menu.

• Hold 5s (5 sec ingedrukt houden): bevestig Country/Area of herstel de standaardwaarde.

3. Via het online OSS-portaal (oss.growatt.com)

1. Log in met een installer account

2. Ga naar: Monitoring & Management > Device List

3. Zoek de juiste omvormer (via SN of lijst)

4. Klik rechts op het tandwiel (Operate)

5. Zet onder “Off-grid Function Setting” de instelling “Backup” op Enable

   1. let op: De waardes in beeld geven altijd de default waardes weer, na de knop Yes worden deze naar de omvormer gestuurd. Om te zien wat er actueel op de omvormer staat, kun je de read knop bovenin gebruiken.

6. Klik op Yes om de instellingen te verzenden

Veelvoorkomende problemen

Bij communicatieproblemen tussen de SYN box en de omvormer kunnen onderstaande foutcodes verschijnen:

Kom je er niet uit, ondanks correcte bekabeling? Dan is mogelijk een software update nodig via USB-stick op de backup box of updaten van de omvormer/batterij. Noteer de serienummers van de componenten en neem contact met ons op.

📧 E-mail: support@4blue.nl
📞 Telefoon: 024 204 2090

Installatietip

Zorg ervoor dat groepen uitsluitend vanuit één punt gevoed worden.
➡️ De critical load wordt dus niet ook nog los vanuit de hoofdaansluiting aangesloten, maar alleen via de backup box.
