Alles wat je moet weten over de installatie van de Growatt APX batterij

De Growatt APX batterij is een modulair hoogspanningssysteem voor residentiële en klein-zakelijke installaties. Het systeem werkt met omvormers uit de XH- en HU-series van Growatt. De installatie is eenvoudig, mits je let op compatibiliteit, correcte bekabeling en de juiste configuratie van slimme meters. In dit artikel nemen we je stap voor stap mee in de installatie, benoemen we veelvoorkomende fouten én geven we praktische tips. Zo voorkom jij vertraging op de klus!

Wat is het Growatt APX HV Batterijsysteem?

De APX HV (High Voltage) batterij van Growatt is ontworpen voor residentiële en klein-zakelijke installaties en werkt met:

• MIN TL-XH/XH2

• MOD TL3-XH (BP)/HU

• MID TL3-XH & XHL

   Let op: De standaard MOD XH (zonder BP) is niet compatibel met APX, maar werkt wel met de ARK batterij. Je herkent dit door op de stikker te kijken van de omvormer. Hier word bij het SN de tekst "backup" weergegeven voor de XH(BP) variant.

Belangrijkste kenmerken

• LFP batterijtechnologie (veilig en duurzaam)

• 5 kWh per module, schaalbaar tot 30 kWh (of zelfs **60 kWh bij gebruik met MID XH-serie)

• Snelle en veilige installatie

Wat heb je nodig?

Basiscomponenten:

• APX Power Module

  • P0 bij MIN-XH

  • P2 bij MOD/MID modellen

• Compatibele hybride omvormer (gebruik hiervoor onze configuraties)

• 1 tot 6 batterijmodules (à 5 kWh)

• Bij >4 modules:

  • Extra battery base

  • Parallel cable

• Bij >30 kWh op één omvormer:

  • APX Cascading Communication Cable

Communicatie & monitoring:

• COM-kabel tussen omvormer en batterij

• Slimme meter (zie: correcte slimme meter kiezen)

• Signaalkabel tussen slimme meter en omvormer (of draadloos via GroHome Manager)

• ShinePhone App + OSS installateursaccount

• Meest recente firmware

Installatiestappen

1. Batterij op bestaande omvormer?

Ja, controleer dan de compatibiliteit en check de firmware. Gebruik uitsluitend compatibele Growatt omvormers (zoals hierboven gemeld).

Word de installatie om een nieuwe omvormer gedaan? Ga dan naar stap 2.

1. Update altijd eerst de omvormer en vervolgens de overige artikelen

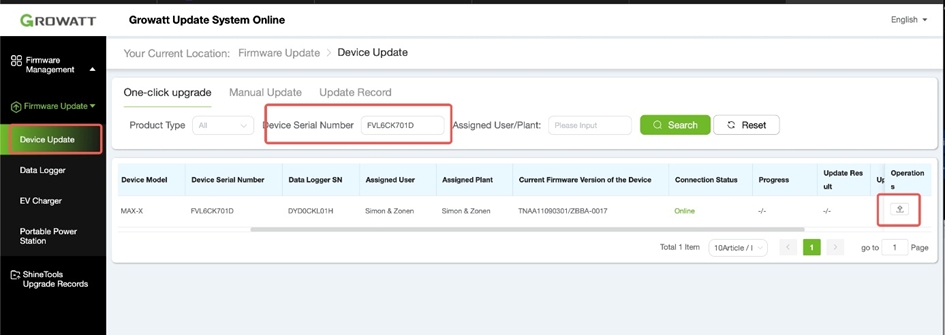

   Gebruik hiervoor bij voorkeur OSS via Shine Wilan – X2 (snelste methode).

2. Controleer in OSS of de melding verschijnt dat de meest recente firmware is geïnstalleerd.

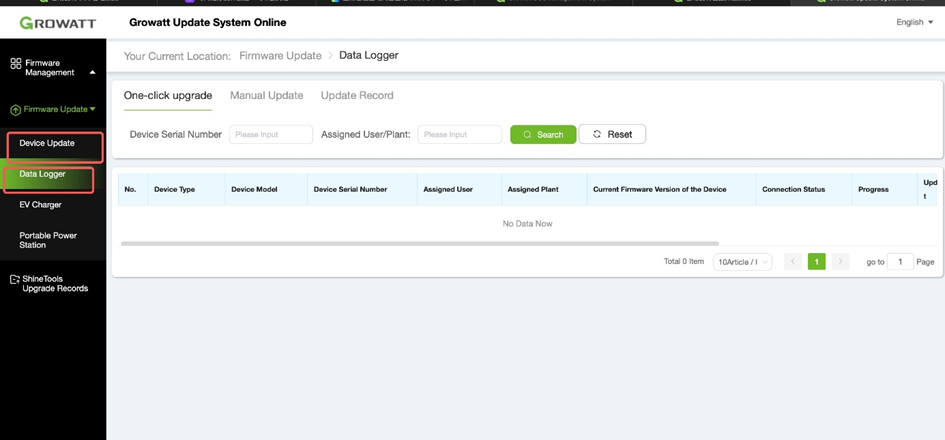

3. Werkt de update niet via OSS of zie je deze functie niet in je portaal?

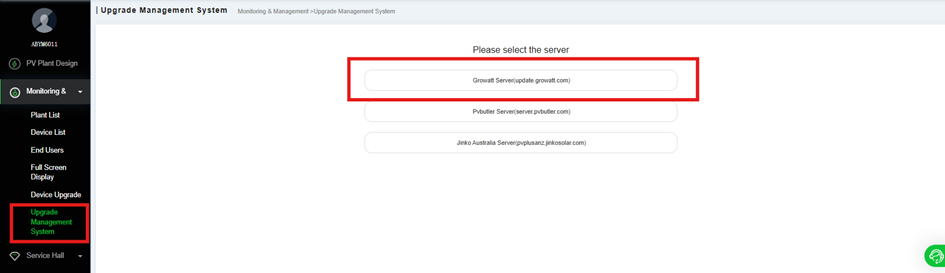

   Vraag dan bij 4blue om dit te activeren en eventueel de updatebestanden op te sturen om lokaal via USB te updaten.

2. Opbouw van de batterijmodules

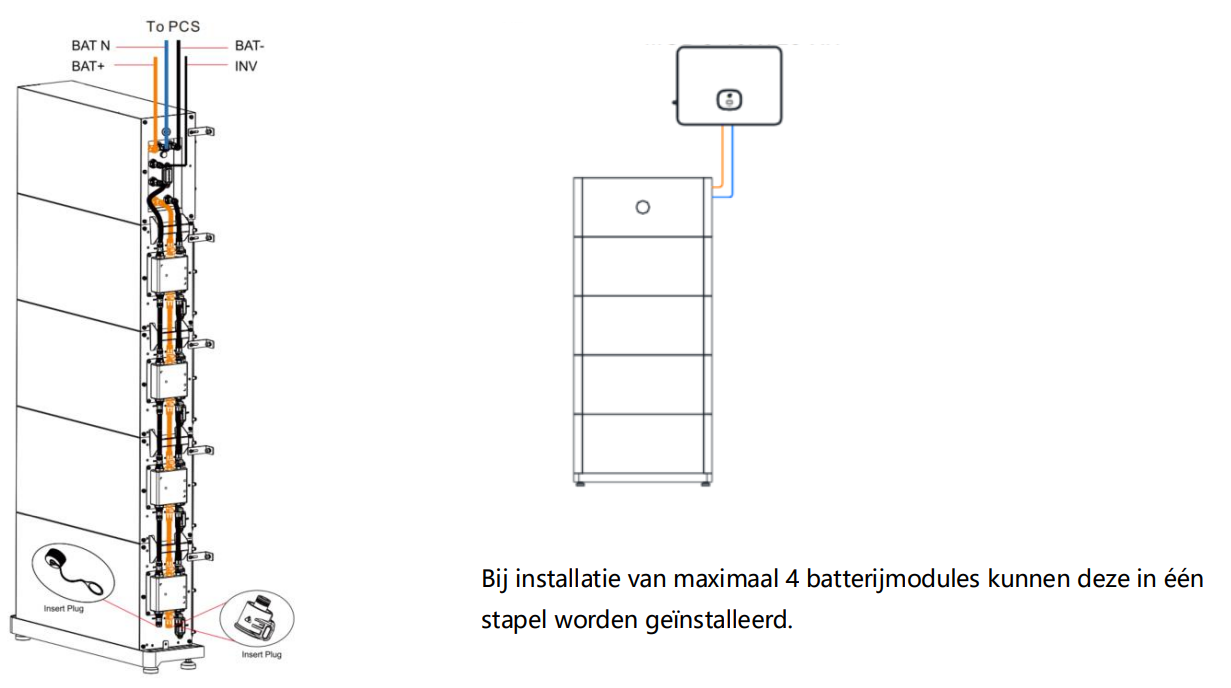

• Max. 4 modules per stapel

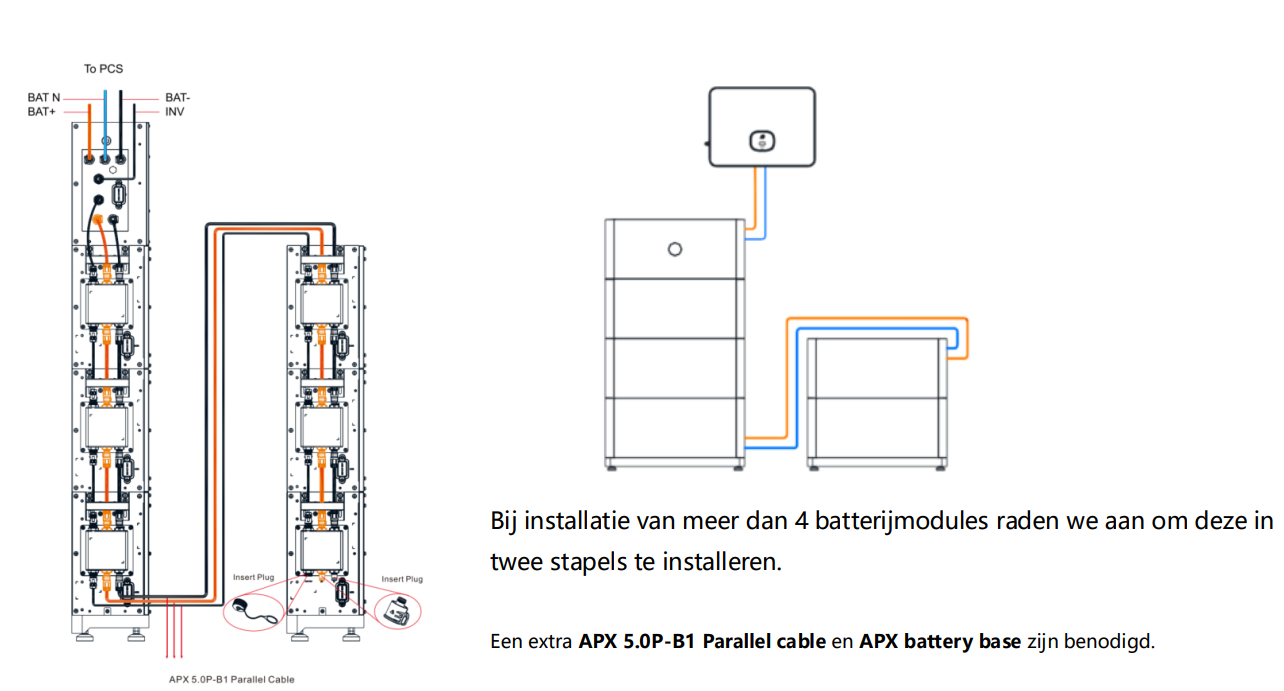

• Bij >4 modules:

  • Maak twee stapels

  • Gebruik parallelkabel en extra base

• Opbouwvolgorde: van onder naar boven, met de power module als laatste bovenop.

3. Aansluitschema en bekabeling

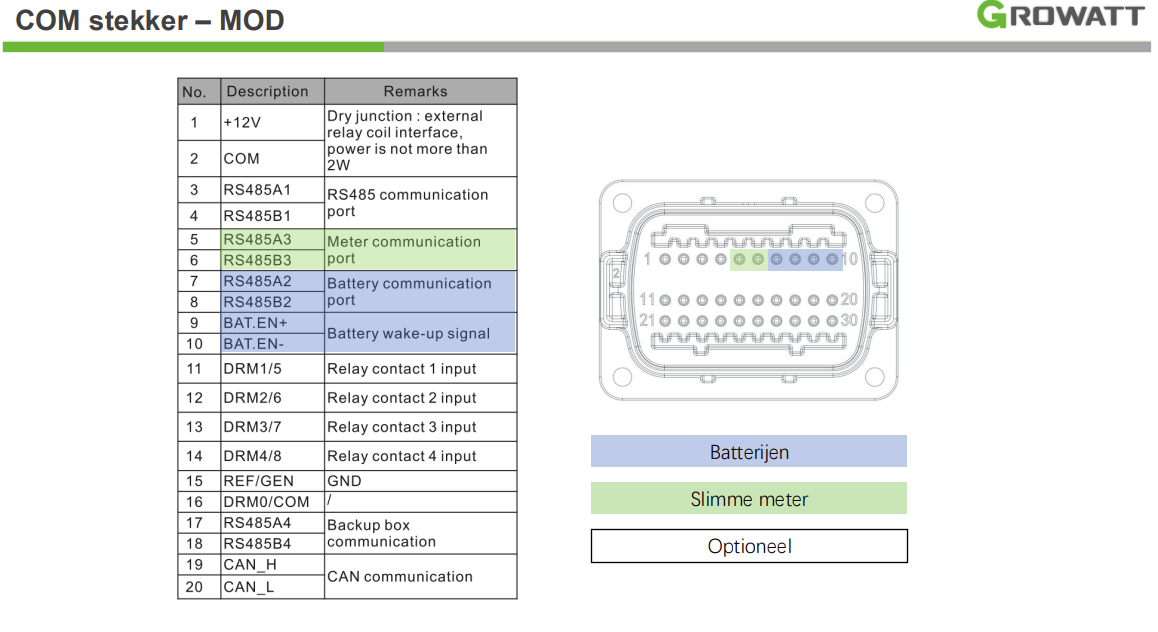

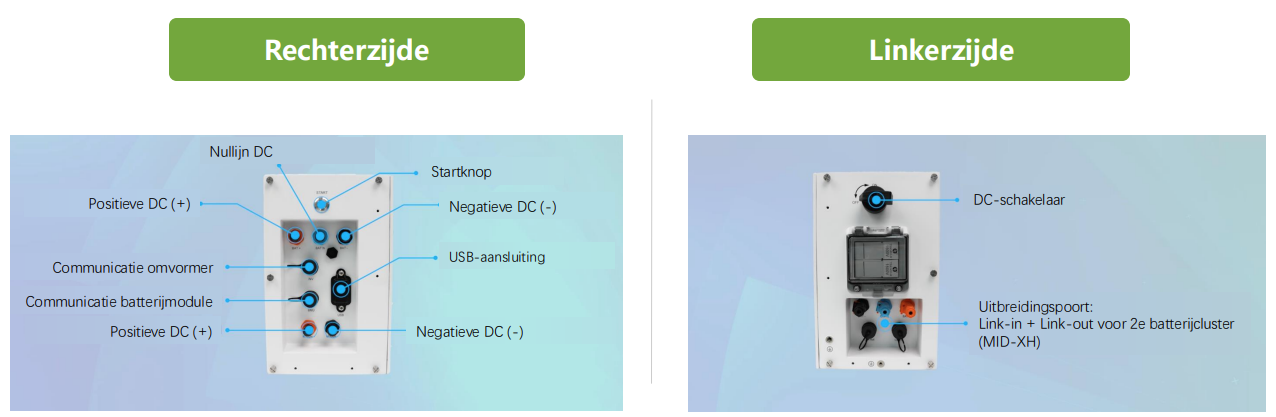

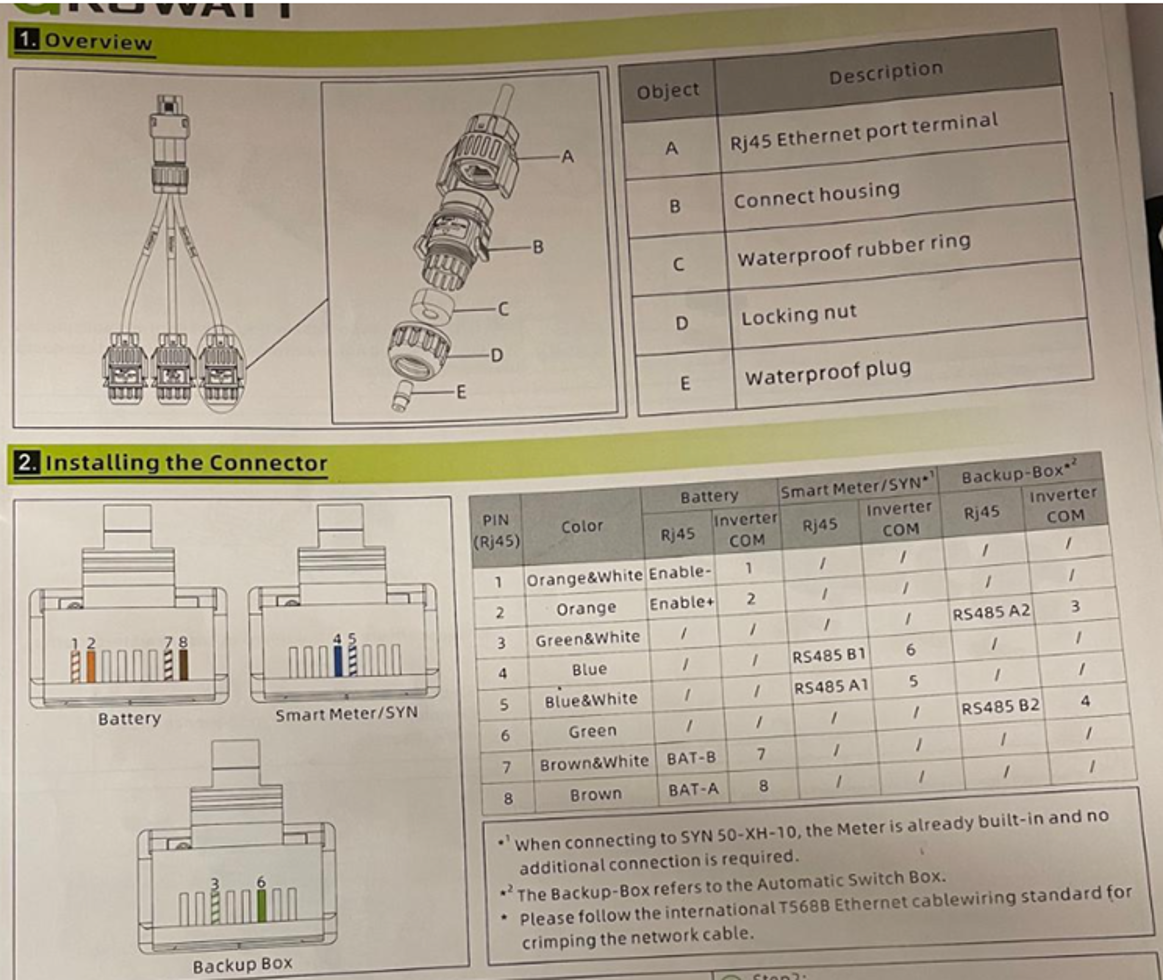

De omvormer wordt via een COM-kabel gekoppeld aan de batterij én verbonden met de slimme meter. Zie onderstaande afbeeldingen voor de aansluitschema's. zie ook de handleiding van de APX batterij.

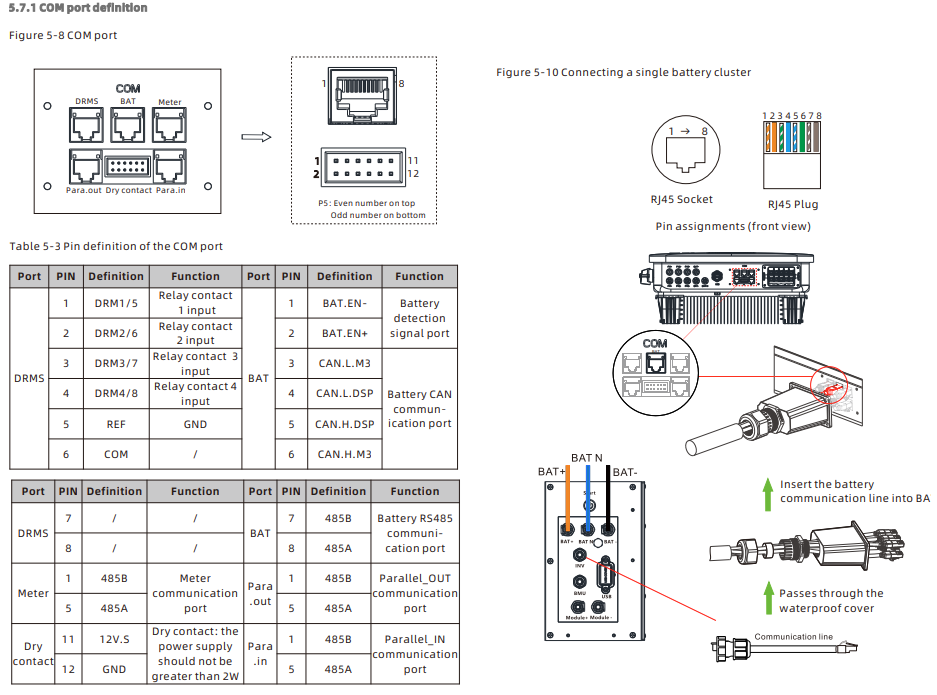

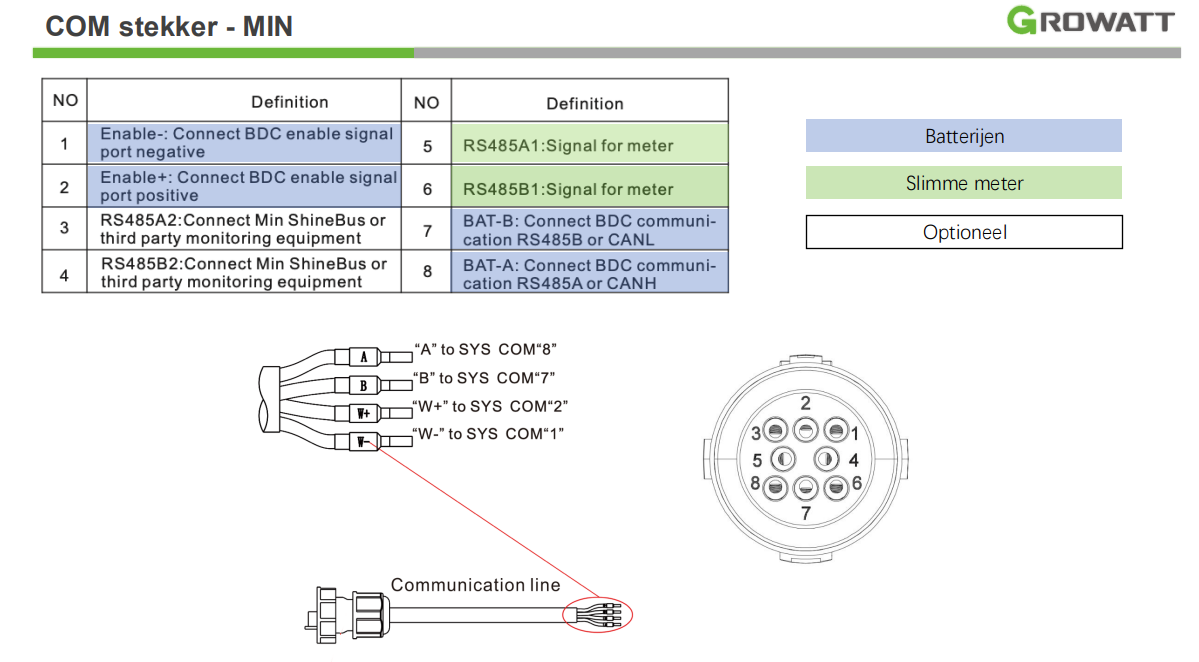

De Min-XH omvormers hebben 2 COM aansluiting. hierbij moet de SYS COM gebruikt worden en niet de gewoon COM poort.

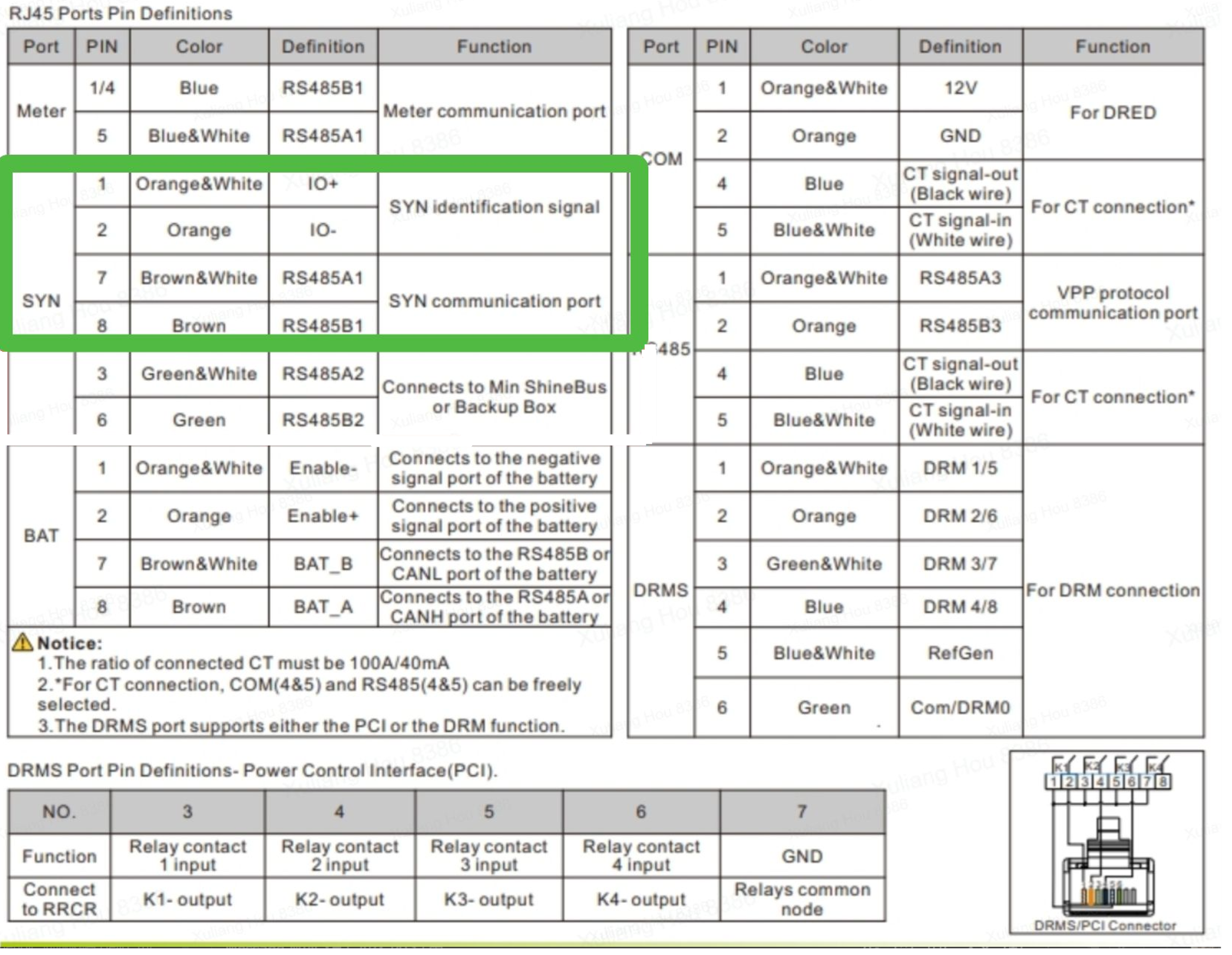

Zie de handleiding voor een gedetailleerd aansluitschema.
❗ Let op correcte aansluiting van zowel elektriciteit als communicatie.

voor MIN-XH = SYS COM stekker

De gewone COM stekker op de MIN-XH word gebruikt als Power control Interface (PCI). Dit word echter in de praktijk nagenoeg nooit toegepast.

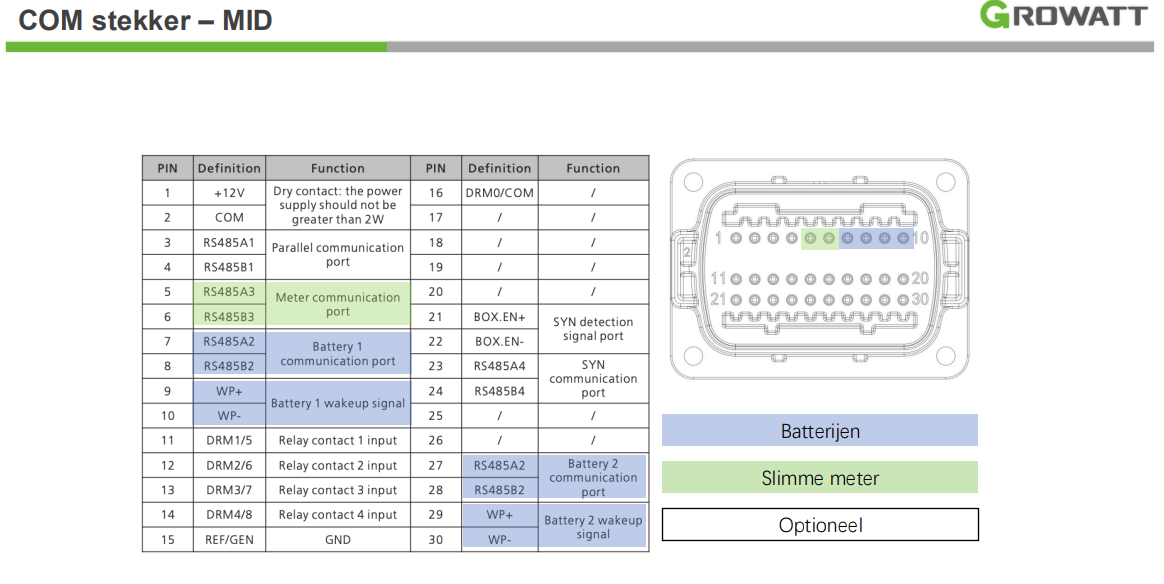

Let op: Gebruik je een MID-omvormer? Sluit dan batterij 1 aan op poort 7 t/m 10 en batterij 2 op poort 27 t/m 30. Zo weet je zeker dat alles werkt zoals het hoort.

MOD-HU:

power module:

4. Configuratie van de slimme meter

Zorg dat de slimme meter correct is aangesloten en goed geconfigureerd in de omvormer.

Zie het artikel: Slimme meter correct instellen

5. Inbedrijfstelling

Wanneer alles goed is aangesloten, herkent de omvormer de APX-batterij automatisch.

Instellingen kunnen worden aangepast via:

• ShinePhone App

• OSS Portaal

Stel o.a. in:

• Smart scheduling

• Piek shaving

Veelvoorkomende installatiefouten (en hoe je ze voorkomt)

Nog steeds problemen?

Soms ligt het probleem aan de softwareversie van de componenten. Neem gerust contact met ons op.

📧 support@4blue.nl
📞 024 204 2090

Wist je dat jullie en wij bij 4blue op afstand firmware-updates kunnen uitvoeren voor Growatt producten? Zo help je jouw klant nóg sneller verder!

Conclusie

De Growatt APX batterij is een krachtige en flexibele oplossing voor energieopslag. Dankzij het modulaire ontwerp en de slimme integratie met Growatt-omvormers is installatie relatief eenvoudig, mits je de stappen en compatibiliteit nauwkeurig volgt.

Door de juiste instellingen te gebruiken en veelgemaakte fouten te vermijden, zorg je voor een vlekkeloze werking en tevreden klant.
