Als je meerdere Growatt-omvormers wilt aansturen, kun je gebruikmaken van een Growatt Smart Energy Manager of Shine Master X in combinatie met een Growatt Smart Energy Meter. De Smart Energy Manager is dus twee apparaten in één en maakt gebruik van CT-spoelen op de hoofdaansluiting. Het enige verschil is dat de Shine Master X ook werkt met een simkaart (4G) en wifi, naast een vaste internetverbinding. De Smart Energy Manager daarentegen kan alleen worden gebruikt met een vaste internetverbinding.
De Smart Energy Manager is beschikbaar in verschillende kW-varianten. Het enige wat hierbij verandert, is de grootte van de CT-spoelen. Controleer daarom goed wat de aansluitwaarde en het PV-vermogen zijn, en kies de juiste Smart Energy Manager.

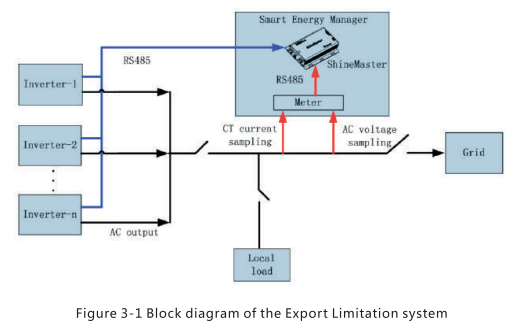

Voor het aansluiten van het systeem is de werkwijze in beide gevallen nagenoeg hetzelfde. Zie onderstaande tekening.

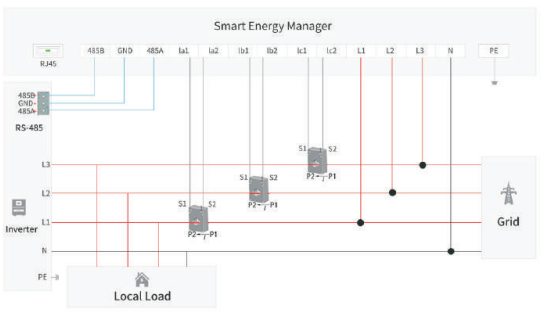

Hier worden één of meerdere omvormers via Modbus (RS485) aangesloten op de Smart Energy Manager. De CT-spoelen worden op de verschillende fasen aangesloten. Ook moet er een ethernetkabel worden verbonden met de Smart Energy Meter.

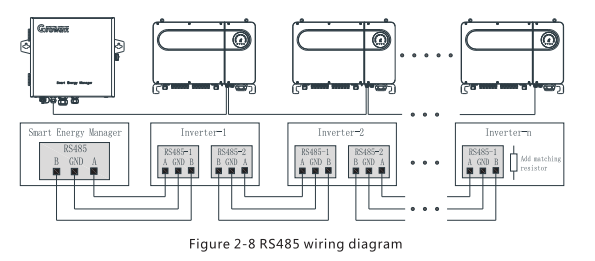

De omvormers worden aangesloten zoals hieronder aangegeven.
In totaal kunnen er maximaal 124 omvormers op deze systemen worden aangesloten.
Mochten er nog vragen of onduidelijkheden zijn, neem dan gerust contact met ons op.
