Peak Shaving an einem Growatt-Wechselrichter einrichten – 4Blue B.V.

Mit Peak Shaving nutzt du Energie aus der Batterie, um hohe Verbrauchsspitzen abzufangen. So verhinderst du, dass die maximale Kapazität des Netzanschlusses überschritten wird. Für Peak Shaving benötigst du einen Growatt-Hybridwechselrichter und eine kompatible Batterie.

Dieser Artikel beschreibt, wie du Peak Shaving bei einem einzelnen Growatt-Wechselrichter einstellst. Verwendest du mehrere Wechselrichter in einer Anlage? Dann richtest du Peak Shaving über den ShineSEM/Shinemaster-X oder grohomemanager-X ein.

Was ist Peak Shaving?

Peak Shaving bedeutet wörtlich „Abflachen von Spitzen“. Die Funktion wird verwendet, um kurze Momente mit hohem Stromverbrauch mit Leistung aus der Batterie abzufangen.

Das ist besonders praktisch an Standorten, an denen der Netzanschluss vorübergehend überlastet werden kann. Denke zum Beispiel an ein Gebäude, in dem mehrere starke Verbraucher gleichzeitig eingeschaltet werden.

Ohne Peak Shaving wird die gesamte Leistung in diesem Moment aus dem Stromnetz bezogen. Mit Peak Shaving liefert die Batterie einen Teil der benötigten Leistung, sodass die Belastung des Netzanschlusses unter der eingestellten Grenze bleibt.

Beispiel: ein 3 x 25 A-Anschluss

Ein 3 x 25 A-Anschluss kann theoretisch etwa 17,25 kW aus dem Stromnetz liefern.

Die Berechnung lautet:

3 × 230 V × 25 A = 17.250 W

Das entspricht ungefähr 17,25 kW.

Angenommen, der Verbrauch der Anlage steigt vorübergehend auf 20 kW. Dann ist das mehr, als der Netzanschluss an dieser Adresse liefern kann/darf.

Mit Peak Shaving kann die Batterie die Differenz ausgleichen:

Verbrauch der Anlage: 20 kW;
maximale Leistung aus dem Netz: 17,25 kW;
benötigte Leistung aus der Batterie: 2,75 kW.

So bleibt die Leistung, die aus dem Stromnetz entnommen wird, unter der eingestellten Grenze.

Achtung: Berücksichtige in der Praxis immer eine Sicherheitsmarge. Setze die Grenze nicht automatisch genau auf die theoretische maximale Kapazität des Anschlusses.

Was benötigst du?

Um Peak Shaving zu nutzen, brauchst du mindestens:

einen Growatt-Hybridwechselrichter;
eine kompatible Growatt-Batterie;
eine korrekte Verbindung mit einem Smart Meter oder Energiemessgerät;
Zugang zur Anlage;

Alle Wechselrichter-/Batteriesysteme von Growatt unterstützen diese Funktion.

Peak Shaving einrichten

Du kannst Peak Shaving über das OSS-Portal, die ShinePhone-App und die ShineTools-App einstellen.

Über OSS

Schritt 1:

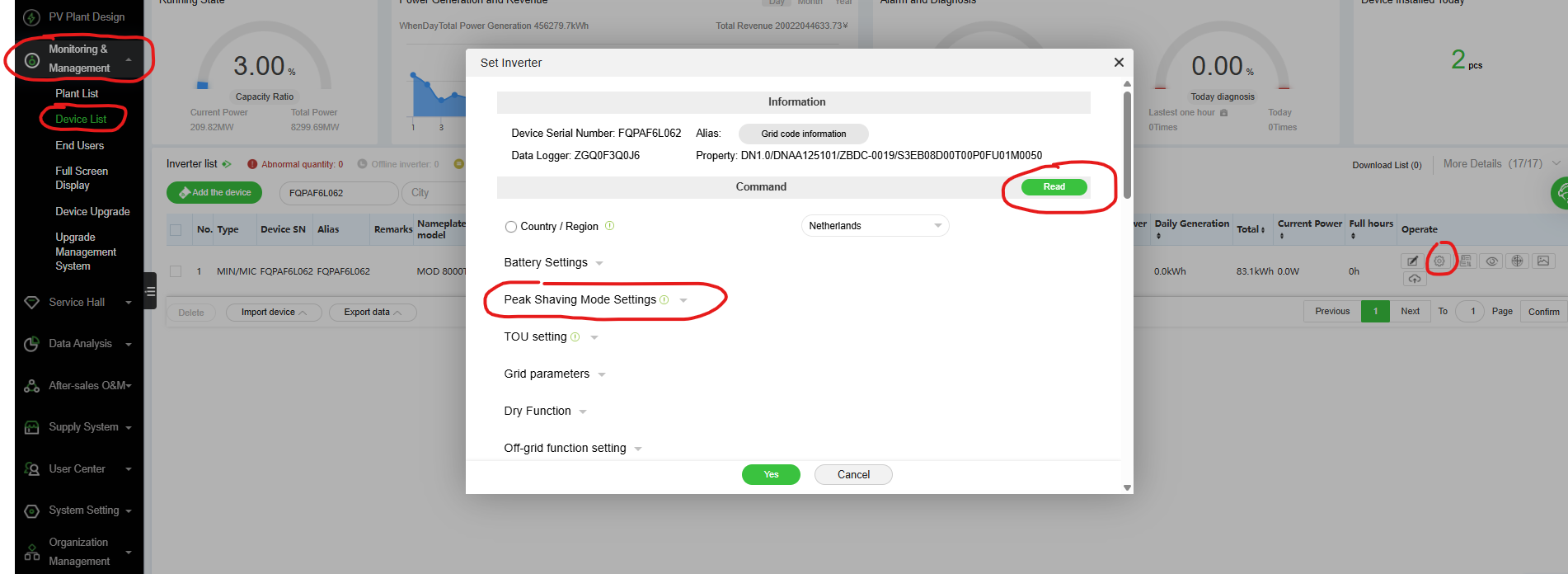

Melde dich unter https://oss.growatt.com/ mit deinem Installateur-Konto an
Navigiere zur Anlage unter „Monitoring & Management“
- „Device List“
- Suche die Seriennummer (SN)
- Klicke auf das Zahnrad-Symbol.
Alternativ über „Plant List“:
- Suche die Anlage nach Anlagenname oder Konto
- Doppelklicke auf die Anlage
- Scrolle nach unten und wähle in der Geräteliste den Wechselrichter. Auch hier auf das Zahnrad klicken.
Klicke oben auf „Read“, um die aktuellen Daten auszulesen

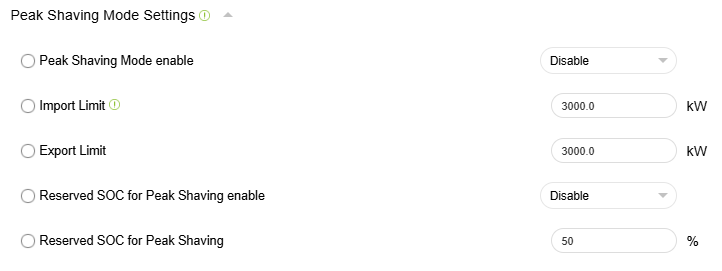

Navigiere zu „Peak Shaving Mode Settings“
- Klicke auf „Enable“ und stelle die Import- und Exportgrenzen ein.
Klicke unten auf „Yes“ und Peak Shaving ist aktiviert.
Es ist auch möglich, einen Teil der Batterie für Peak Shaving zu reservieren. Wenn gewünscht, stelle dies unter „Reserved SOC for Peak Shaving enable“ & „Reserved SOC for Peak Shaving“ ein.

Über ShinePhone

Öffne die ShinePhone-App und melde dich mit dem Konto an, mit dem die Anlage verwaltet wird.

Schritt 1: Öffne die Anlage

Öffne ShinePhone.
Wähle die richtige Anlage aus.
Öffne den entsprechenden Growatt-Wechselrichter in der Geräteliste.
Gehe zu Einstellungen, Parameter Settings.

Der genaue Name des Menüs kann je nach ShinePhone-Version und Wechselrichtermodell variieren.

Schritt 2: Öffne die Einstellungen für Peak Shaving

Gehe zum Menü für Energiemanagement oder Leistungsregelung.

Suche eine Einstellung wie:

Peak Shaving;
Grid Import Limit;
Load Peak Shaving;
Import Power Limit.

Schritt 3: Schalte Peak Shaving ein

Setze die Funktion auf Enable oder An.

Gib bei Aufforderung das Installateur-Passwort ein. Ohne Installateurrechte können bestimmte Einstellungen möglicherweise nicht geändert werden.

Passwort: growattYYYYmmdd - Beispiel: growatt20260727

Schritt 4: Prüfe die Batterieeinstellungen

Stelle sicher, dass die Batterie genügend Leistung und Kapazität zur Verfügung hat, um Spitzen abzufangen.

Achte dabei auf Einstellungen wie:

minimale Ladezustand der Batterie;
maximale Entladeleistung;
erlaubte Entladezeit;
Batteriereserve;
Arbeitsmodus des Speichersystems.

Schritt 5: Speichere die Einstellungen

Bestätige die gewählten Werte und speichere die Einstellungen.

Überprüfe, ob Peak Shaving funktioniert

Teste die Funktion zu einem Zeitpunkt, an dem der Verbrauch über der eingestellten Grenze liegt.

Wenn Peak Shaving richtig funktioniert, bleibt die Netzleistung ungefähr auf oder unter der eingestellten Grenze. Die restliche Leistung wird von der Batterie geliefert.

Peak Shaving funktioniert nicht: Was kannst du überprüfen?

Funktioniert die Funktion nicht wie erwartet? Prüfe dann folgende Punkte:

Ist Peak Shaving tatsächlich aktiviert?
Ist der Smart Meter oder das Energiemessgerät korrekt angeschlossen?
Stimmt die Richtung der Energiemessung?
Ist die Batterie verfügbar und ausreichend geladen?
Darf die Batterie zu diesem Zeitpunkt entladen werden?
Ist die maximale Entladeleistung hoch genug eingestellt?
Ist die eingestellte Grenze niedriger als der aktuelle Verbrauch?
Unterstützt die verwendete Firmware diese Funktion?
Sind die Einstellungen korrekt gespeichert?
Kann das System die geforderte Gesamtleistung liefern?

Prüfe auch, ob der Zähler die gesamte Importleistung der gesamten Anlage misst. Wenn der Zähler an der falschen Stelle installiert ist, kann der Wechselrichter den Netzverbrauch nicht richtig regeln.

Mehrere Growatt-Wechselrichter - ShineSEM/Shinemaster

Bei einer Anlage mit mehreren Wechselrichtern wird Peak Shaving zentral über den ShineSEM oder ShineMaster-X eingestellt.

Der zentrale Regler misst und überwacht die Gesamtleistung der Anlage. Anschließend verteilt er die erforderliche Leistungsregelung auf die angeschlossenen Geräte.

Stelle Peak Shaving in einer solchen Anlage nicht einzeln über ShinePhone an jedem Wechselrichter ein. Das kann zu einer fehlerhaften oder widersprüchlichen Regelung führen.

Peak Shaving am ShineSEM/Shinemaster einrichten:

Melde dich unter https://oss.growatt.com/ mit deinem Installateur-Konto an
Navigiere zur Anlage unter „Monitoring & Management“
Klicke auf „Plant List“
- Suche die Anlage nach Anlagenname oder Konto
- Doppelklicke auf die Anlage

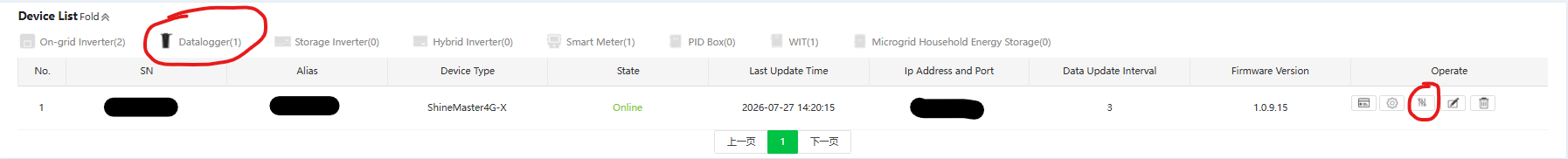

- Scrolle nach unten und wähle in der Geräteliste den Datalogger aus.
- Klicke neben dem Zahnrad auf „System settings“ (siehe Abbildung unten)

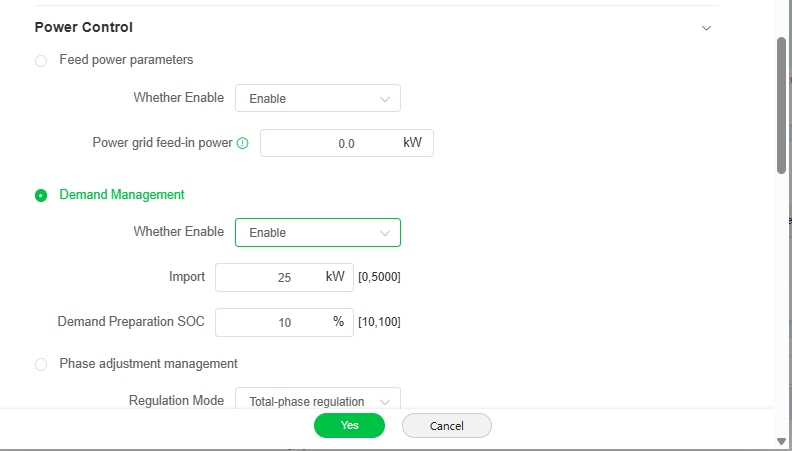

Werte für Import und Export können hier unter „Feed power parameters“ = Export eingestellt werden
„Demand Management“ = Import, hier reservierst du auch einen Teil der Batterie für Peak Shaving.

Dies kann auch direkt lokal über die Anmeldung am Shinemaster X eingestellt werden, siehe dazu die Anleitung.

Brauchen Sie Hilfe bei der Einrichtung?

Wenn du nicht weiterkommst oder die aufgenommene Netzleistung über der eingestellten Grenze bleibt, prüfe zuerst die Zählerkonfiguration, Batterieeinstellungen und Softwareversionen.

Bist du Installateur mit einem 4blue-Konto? Dann kontaktiere bitte 4blue. Sende bei deiner Anfrage idealerweise mit:

den Typ des Growatt-Wechselrichters;
den Batterietyp;
den Typ des Energiemessgeräts;
die Kapazität des Netzanschlusses;
Screenshots der ShinePhone-Einstellungen;

📞+49 211 81 973 111

📧sales@4blue.de
