Bei Netzausfall willst du Sicherheit. Mit der Growatt Backup-Box sorgst du für eine zuverlässige Backup-Lösung in deiner PV-Anlage. In diesem Artikel erfährst du alles über die Installation der Growatt SYN50-XH und SYN100-XH-30 Backup-Boxen, einschließlich der benötigten Komponenten, Kommunikationsschemata, Softwarekonfiguration und hilfreichen Installationstipps.
Warum eine Backup-Box?
Die Nachfrage nach Notstromversorgung steigt. Netzstörungen treten immer häufiger auf, wodurch der Bedarf an einem funktionierenden Backupsystem wächst. Growatt bietet in seinem Portfolio zwei Möglichkeiten, dies zu realisieren:
Über einen HU- oder SPH-Wechselrichter mit integrierter Backup-Funktion
Oder über einen Growatt-Wechselrichter in Kombination mit einer separaten Backup-Box
In diesem Artikel konzentrieren wir uns auf die Installation einer separaten Backup-Box.
Was benötigst du?
Für eine korrekte Installation der Backup-Box benötigst du Folgendes:
- Ein Growatt-Batteriesystem, APX oder AXE 5.0L-C1 für den Weiß-HU-Wechselrichter
- Eine der folgenden Backup-Boxen:
| Systemtyp | Backup-Box | Bemerkungen |
|---|---|---|
| 1-Phasen | SYN50-XH | Smart Meter ist integriert |
| 3-Phasen | SYN100-XH-30 | Smart Meter separat erforderlich |
Bonus: Die Backup-Boxen von Growatt sind mit Leitungsschutzschaltern (C63) ausgestattet, was den Installationsprozess erleichtert.
Anschlussschema und Verkabelung
Bei der Installation einer Backup-Box hast du zwei Möglichkeiten: vollständiges oder teilweises Backup.
Achtung: Die Leistung im Backup-Modus wird durch das schwächste Glied begrenzt – sei es der Wechselrichter oder die Batterie. Auch wenn das gesamte Haus angeschlossen ist, bedeutet das nicht automatisch, dass die volle Leistung bereitgestellt wird.
Interne Aufteilung der SYN-Box
Von links nach rechts:
Netz | Bypass | Wechselrichter | Last
Kommunikation:
Für einen korrekten Betrieb müssen sowohl der Smart Meter als auch die Backup-Box mit dem Wechselrichter kommunizieren. Dies erfolgt über ein Ethernetkabel. Achte dabei auf den Kabeltyp (abhängig von Störgeräuschen in der Umgebung).
Kommunikation je Modell:
SYN50-XH → direkt zum Min-XH Wechselrichter, kein Smart Meter erforderlich.
SYN100-XH-30 → Sowohl Smart Meter als auch Backup-Box separat zur MOD/MID XH-Serie

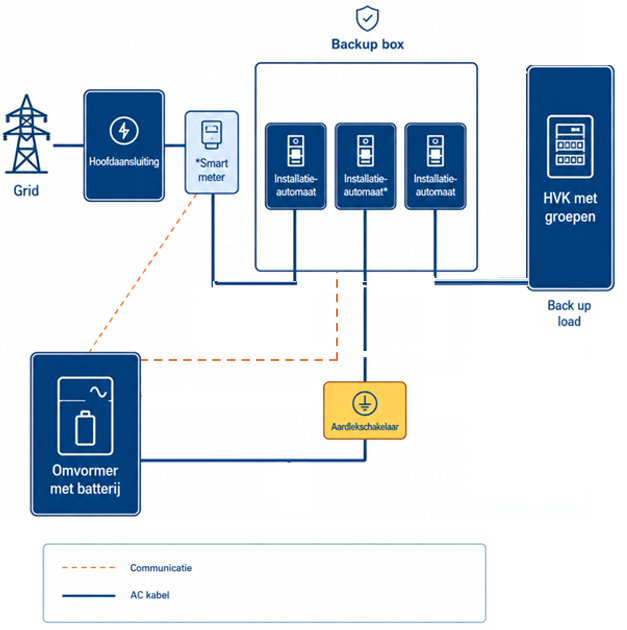

Vollständiges Backup:

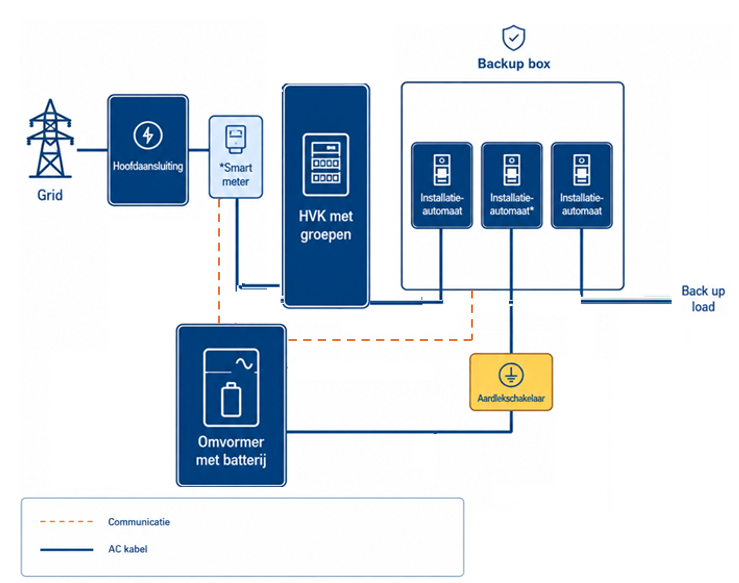

Teilweises Backup:
Leitungsschutzschalter*
- Typischerweise werden Installationen mit einem Fehlerstromschutzschalter/Fehlerstrom-Leitungsschutzschalter durchgeführt. Es ist ratsam, diesen auf der Leitung des Wechselrichters zu platzieren, bevor dieser an die Backup-Box angeschlossen wird.

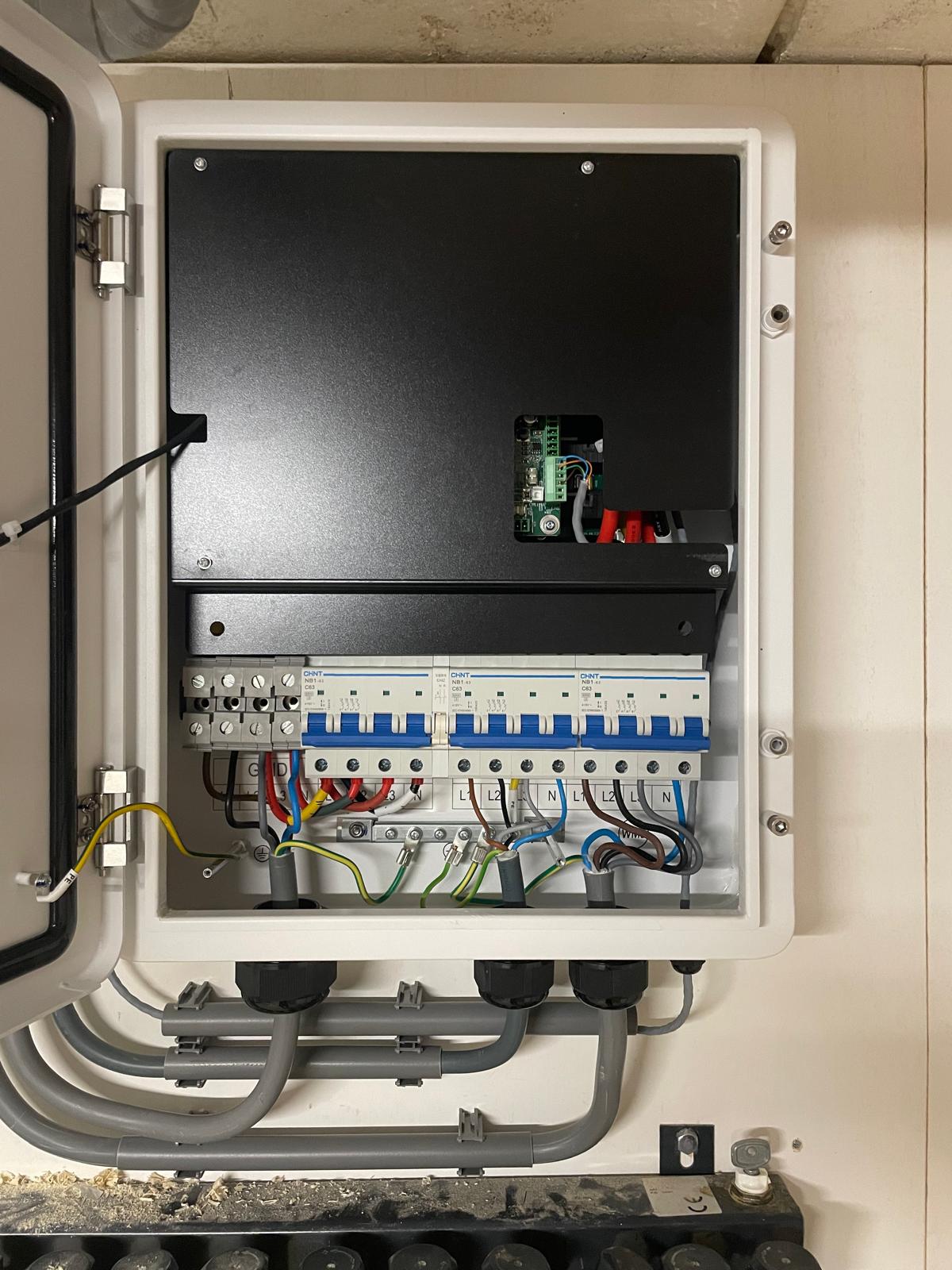

Innenansicht der SYN100-Box

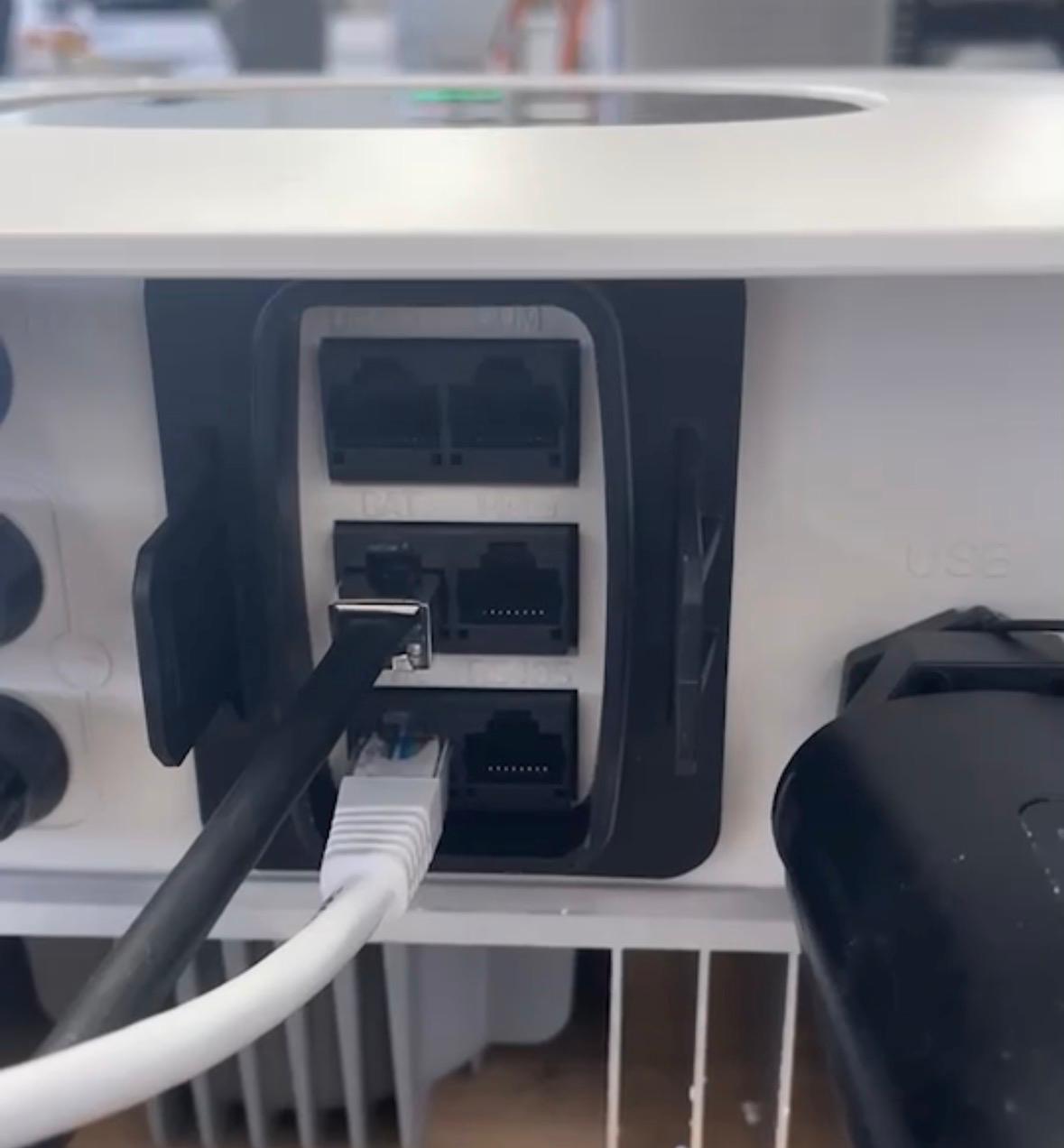

Kommunikationsanschluss:

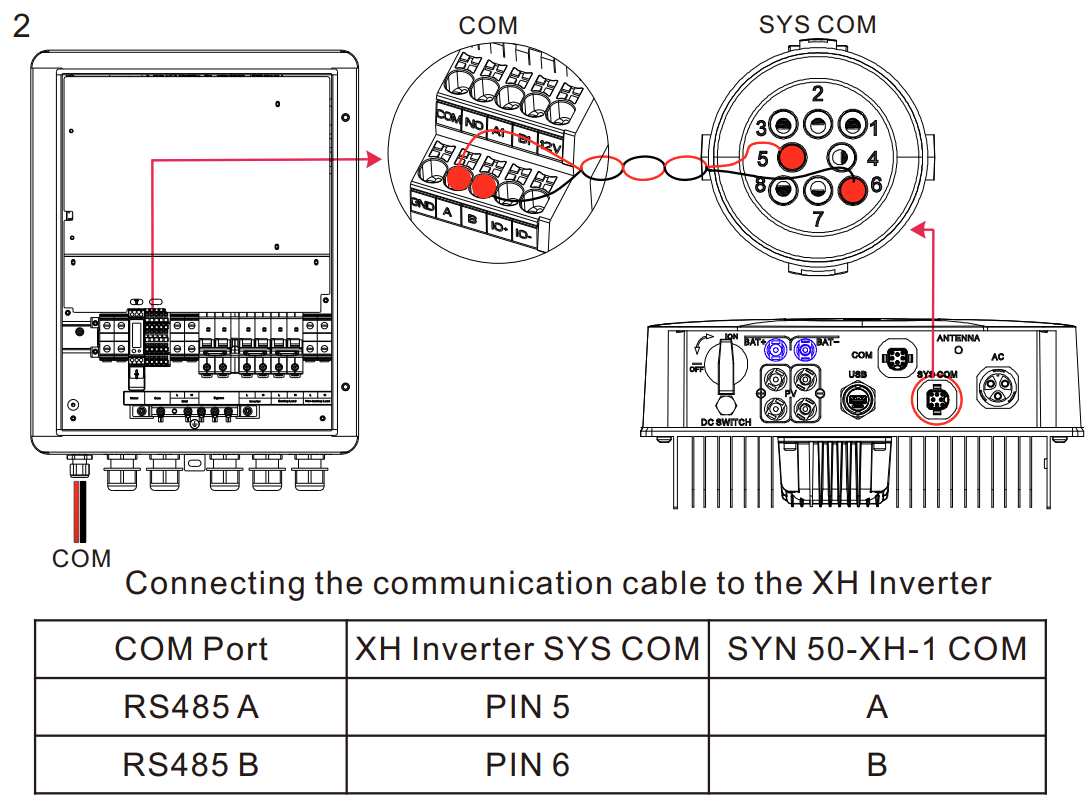

SYN50 - zum Min-XH Wechselrichter:

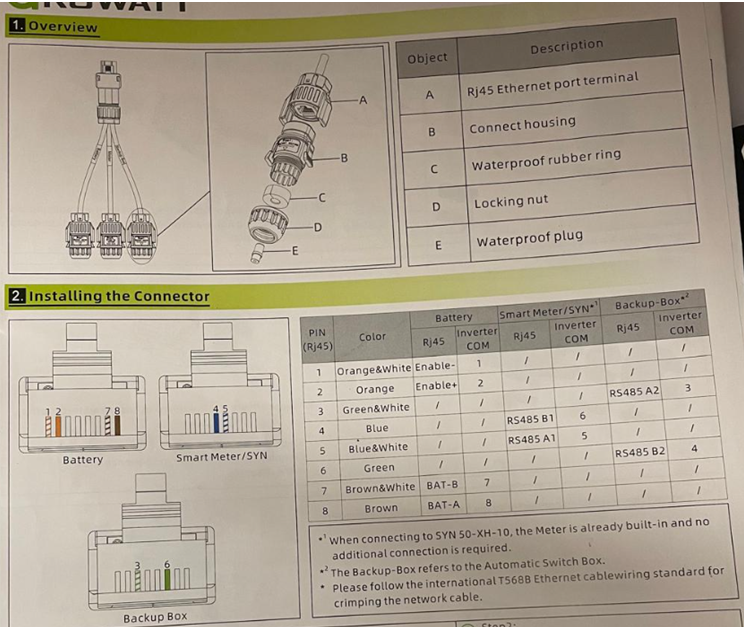

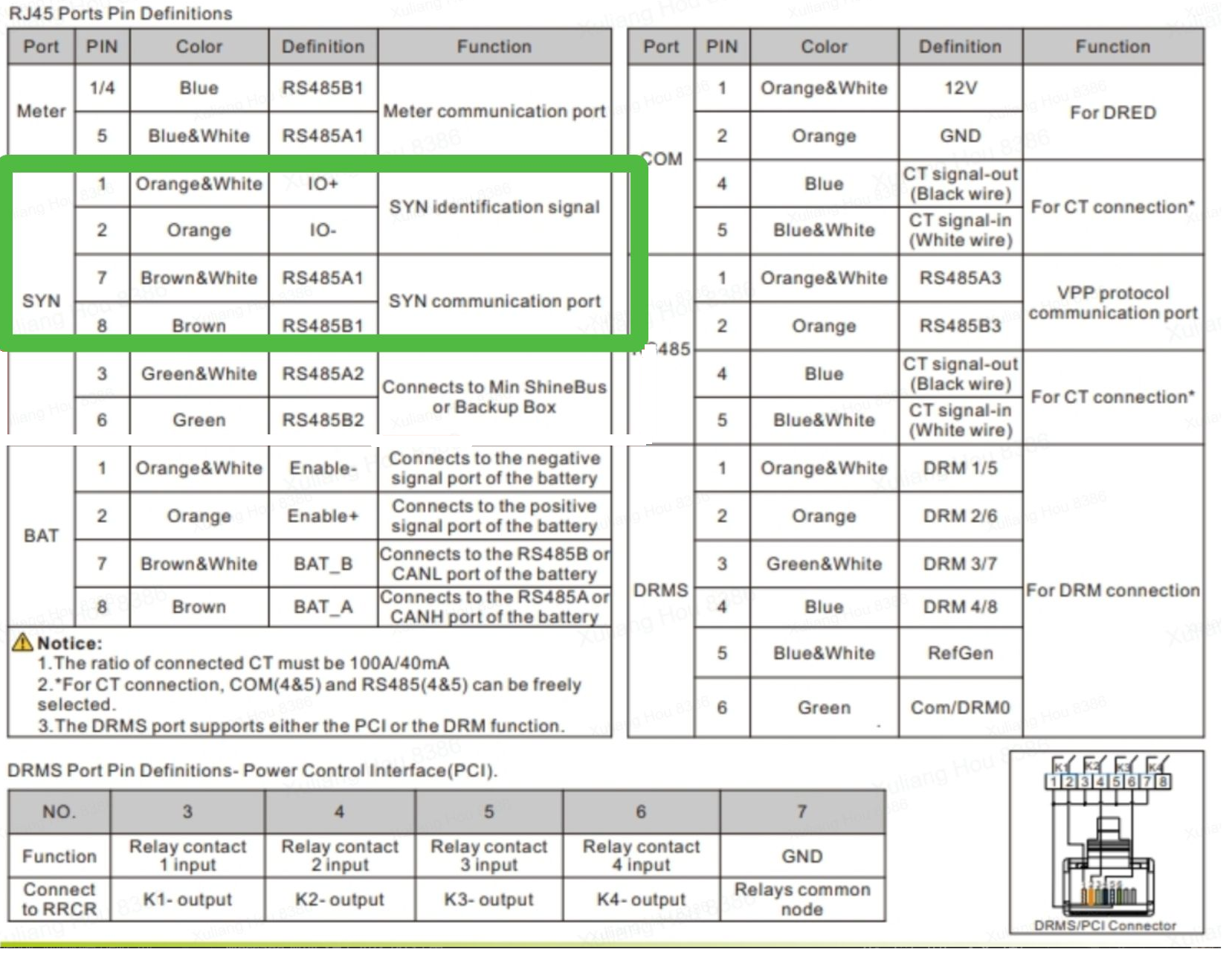

SYN50 - zum Min-XH2 Wechselrichter:
-

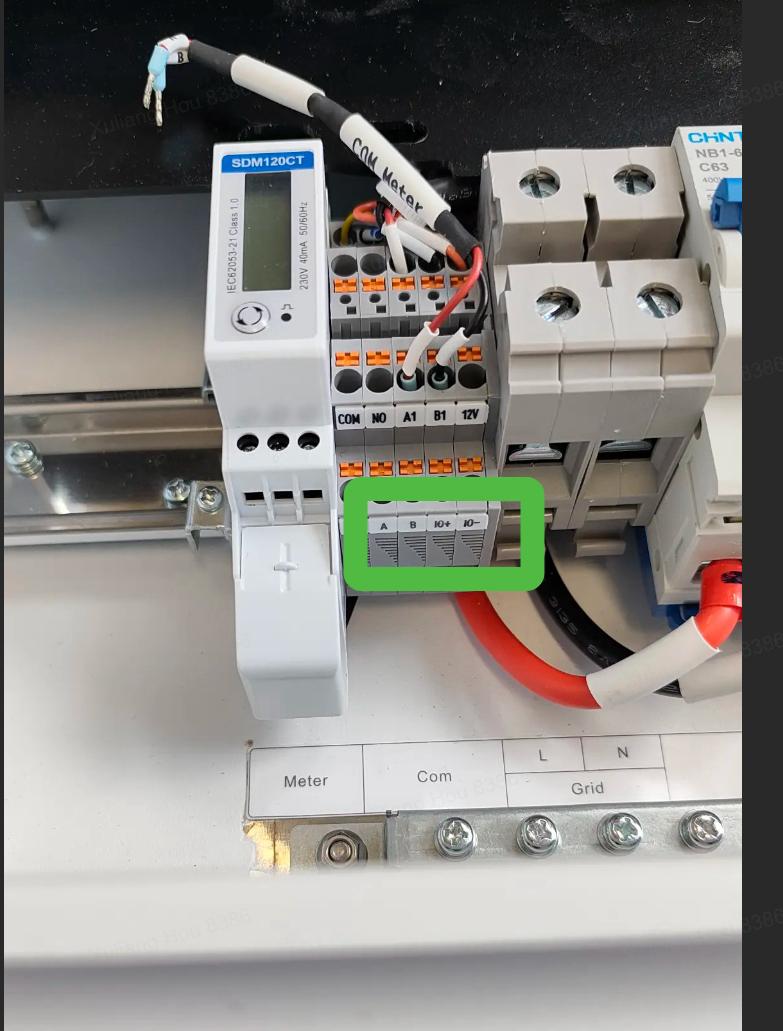

Da der Energiemesser bereits in der SYN 50, der 1-Phasen Backup-Box, eingebaut ist, musst du von der Backup-Box aus nur einen RJ45-Stecker für die Modbus-Kommunikation an den "Meter"-Anschluss am Wechselrichter anschließen, nicht an den "Backup Box"-Anschluss. Erstelle dafür einen RJ45-Stecker und verbinde:
Pin 4: Modbus B
Pin 5: Modbus A

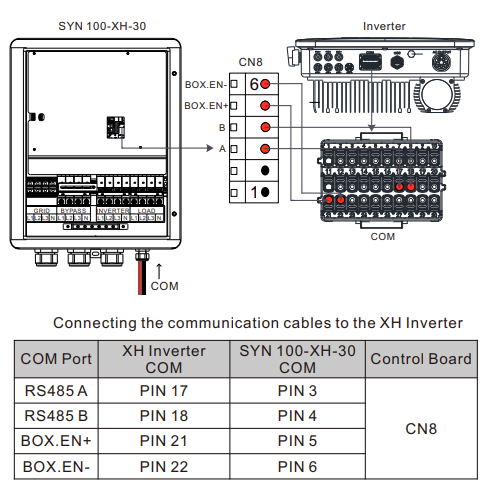

Syn100:
MOD-Serie:
MID-Serie:
Softwarekonfiguration
Die Backup-Box muss in der Software korrekt aktiviert werden. Das kann auf drei Arten erfolgen:

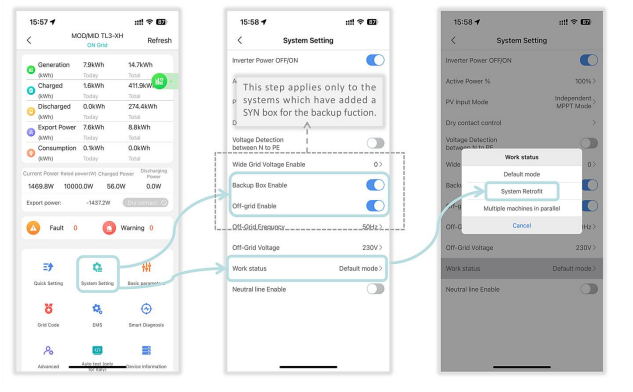

1. Über die ShineTools App
Wähle: ShineWifi S/X
Wähle den Produkttyp: MOD/MID TL3-XH
Gehe zu Systemeinstellungen
-
Aktiviere „Backup Box Enable“
Android: Tippe auf „Lesen“
iOS: Scrolle nach unten
„Off-grid Enable“ wird automatisch aktiviert
Passwort benötigt? Verwende: growattYYYYMMDD (z.B. growatt20251103)
2. Über das Display am Wechselrichter
Folge diesen Schritten, um die Backup-Funktion zu aktivieren:
Gehe zu General Advanced → Doppeltippen
Gib das Passwort 123 ein → Doppeltippen
Tippe weiter bis zu „Backup Setting Disable“
Wähle und aktiviere: „Backup Setting Enable“
Wähle: „Backup Box Enable“
Bestätige die Einstellungen mit „Set OK“
Tipp: Verwende einfaches und doppeltes Tippen wie angegeben. Dreimal Tippen bringt dich zurück zum vorherigen Menü.
Was bewirkt ein Tippen auf dem Bildschirm:
Einfaches Tippen (einmal tippen): Anzeige wechseln oder eine Zahl um +1 erhöhen.
Doppeltes Tippen: Eingabe oder bestätigen.
Dreifaches Tippen: zum vorherigen Menü zurückkehren.
5 Sekunden gedrückt halten: Land/Gebiet bestätigen oder Standardwert wiederherstellen.
3. Über das Online-OSS-Portal (oss.growatt.com)
Melde dich mit einem Installateur-Konto an
Gehe zu: Monitoring & Management > Device List
Suche den richtigen Wechselrichter (über SN oder Liste)
Klicke rechts auf das Zahnrad (Operate)
-
Setze unter „Off-grid Function Setting“ die Einstellung „Backup“ auf Enable
- Achtung: Die angezeigten Werte sind immer die Standardwerte, nach dem Klick auf „Yes“ werden diese an den Wechselrichter gesendet. Um zu sehen, welche Werte aktuell am Wechselrichter eingestellt sind, kannst du die „Read“-Taste oben verwenden.
Klicke auf Yes, um die Einstellungen zu senden
Häufige Probleme
Bei Kommunikationsproblemen zwischen der SYN-Box und dem Wechselrichter können folgende Fehlercodes erscheinen:
| Fehlercode | Ursache |
|---|---|
| Warnung 609 | Keine Verbindung zur SYN-Box – Kabel überprüfen |
| Warnung 607 | Kommunikation abnormal – Einstellungen überprüfen |
Kommst du trotz korrekter Verkabelung nicht weiter? Dann ist möglicherweise ein Software-Update über USB-Stick auf der Backup-Box oder ein Update des Wechselrichters/Batteries notwendig. Notiere die Seriennummern der Komponenten und kontaktiere uns.
📞+49 211 81 973 111
📧sales@4blue.de
Installationstipp
Stelle sicher, dass Gruppen ausschließlich von einem Punkt aus versorgt werden.
➡️ Die kritische Last wird also nicht zusätzlich separat von der Hauptanschlussversorgung gespeist, sondern ausschließlich über die Backup-Box.
