Flexible Energiespeicherung von 5 bis 400 kWh
Die Growatt WIT-Serie besteht aus dreiphasigen Hybridwechselrichtern mit Leistungen von 4 bis 15 kW. Diese intelligenten Wechselrichter integrieren Solarenergie, Batteriespeicherung und Backup-Funktionalität in einer Lösung. In Kombination mit der Growatt AXE LV Batterie entsteht eine kosteneffiziente Lösung, die sowohl für private Installationen als auch für kleinere gewerbliche Anwendungen geeignet ist.
In diesem Artikel erfahren Sie mehr über die WIT-Wechselrichter, die AXE-Batteriemodule und die Möglichkeiten, die diese Kombination bietet. Außerdem gehen wir auf die Anschlussoptionen und die Installation ein.

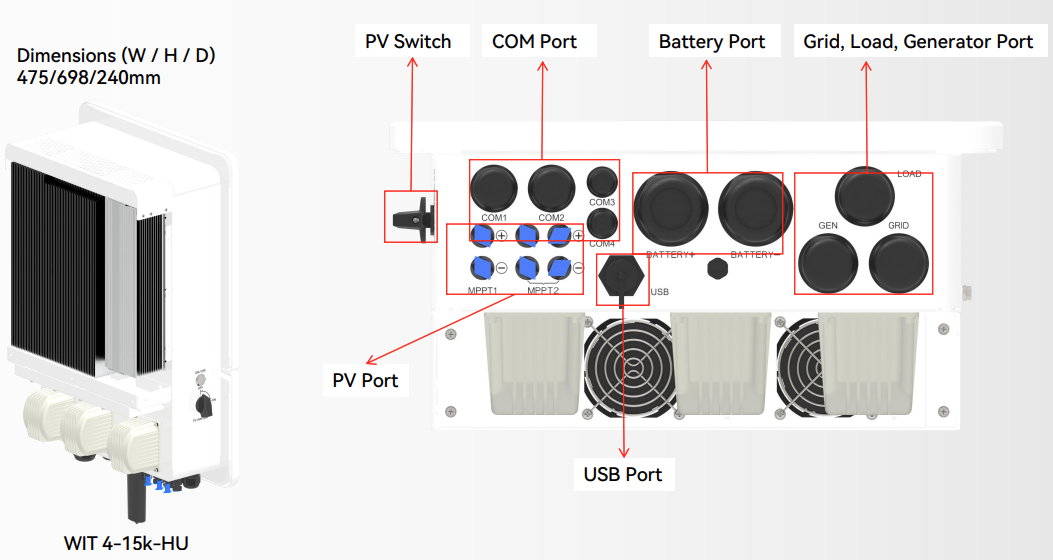

Wichtigste Merkmale der Growatt WIT-Serie
✅ Hybridfunktion: geeignet für PV und Batteriespeicherung
✅ Dreiphasenausgang: stabile Lastverteilung
✅ Asymmetrische Last: jede Phase liefert, was benötigt wird
✅ Leistungen: 4, 5, 6, 8, 10, 12 und 15 kW
✅ Effizienz bis zu 98,4%
✅ Erweiterte Überwachung über die Shine-App oder ShineServer
✅ Integrierte Backup-Funktion, Umschaltung auf Backup innerhalb von 10 ms
✅ Generatoranschluss oder intelligente Backup-Steuerung möglich
✅ Zwei Batterieeingänge für größere Systeme
✅ CT-Anschluss inklusive: mit 3 Spulen (bis 100A)
✅ ShineWiLan-X2 inklusive
Diese Wechselrichter sind ideal für Installationen, bei denen der Eigenverbrauch optimiert werden soll und ein netzunabhängiger Betrieb gewünscht ist.
ACHTUNG: Der WIT4-15K verfügt über einen aktiven Lüfter.
Growatt AXE LV Batterie
Skalierbare Speicherung von 5 bis 400 kWh
Die Growatt AXE 5.0L-C1 ist ein Niederspannungs-(48V)-Batteriemodul basierend auf sicherer und langlebiger LiFePO4-Technologie. Das modulare Design ermöglicht es, das System mit dem Energiebedarf Ihres Kunden mitwachsen zu lassen. Die AXE LV Batterie ist kompatibel mit den WIT 4-15k-HU Wechselrichtern und den einphasigen SPH Wechselrichtern von Growatt.
Kapazität und Aufbau:
⚡ 5 kWh pro Modul
🔢 Bis zu 10 Module pro Stapel: max. 50 kWh
🔗 Bis zu 8 Stapel parallel: max. 400 kWh
🔧 Jeder Stapel erfordert 1 Batteriebasis + Kabelsatz
Sie können also mit einem einzelnen Haushalt starten und bis zu größeren gewerblichen Anlagen skalieren.
Technische Spezifikationen:
Betriebsspannung: 48V (Niederspannung)
Kommunikation: CAN/RS485 (automatische Erkennung)
Schutzart: IP20 – für Innenmontage
Leise und wartungsfrei
Was können Sie damit machen?
Die Kombination aus WIT-Wechselrichter und AXE-Batteriemodulen gibt Ihrem Kunden maximale Kontrolle über den eigenen Energieverbrauch.
✅ Überschüssige Solarenergie speichern
✅ Energie nutzen, wenn sie benötigt wird
✅ Unabhängiger (oder unabhängiger) vom Netz arbeiten
✅ Bereit für den Ausstieg aus der Einspeisevergütung
✅ Flexibel erweiterbar von 5 bis 400 kWh
Der modulare Aufbau macht das System ideal für verschiedene Anwendungen – von Einfamilienhäusern bis hin zu gewerblichen Umgebungen mit höherem Energiebedarf.
Installation und Anschlussmöglichkeiten
Die WIT-Serie kann sowohl traditionell (nur PV) als auch in Kombination mit Batteriespeicherung und vollständigem Backup eingesetzt werden. Dank der mitgelieferten CT-Spulen kann das System direkt ohne Smart Meter funktionieren. Die CTs werden am Haupteingang angeschlossen, aber Sie können auch mit einem Growatt Smart Meter (über CN5) arbeiten.
Hinweis: Wenn Sie diesen Wechselrichter als Retrofit einsetzen, verwenden Sie bitte 2 Smart Meter für einen korrekten Betrieb. Ein Smart Meter am Haupteingang und ein Smart Meter zur Messung der PV-Produktion von Dritten.
Vergessen Sie nicht, den ShineWilan-X2 für Überwachung und Konfiguration hinzuzufügen.

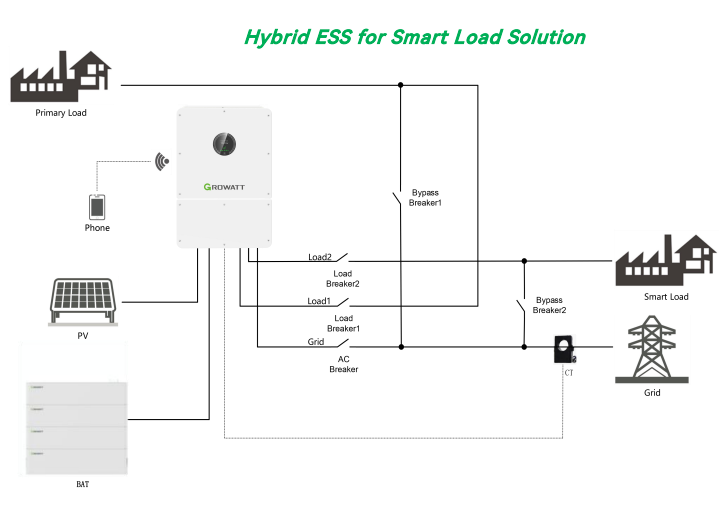

Backup und intelligente Laststeuerung
Bei einem Netzausfall schaltet das System in den Off-Grid-Modus. Das Haus (Primärlast) wird dabei stets mit Strom versorgt. Bei ausreichender Batteriekapazität (SOC) kann auch eine zweite Gruppe – die Smart Load – mit Strom versorgt werden.
Diese Smart Load schließen Sie an den ‘GEN’-Port an, der auch für den Anschluss eines Generators verwendet werden kann. Sie können diesen Port also flexibel für verschiedene Anwendungen nutzen.
AXE LV Batterie anschließen
Die Installation der Batteriemodule ist einfach:
Stapeln Sie die Module (max. 10 pro Stapel)
Verbinden Sie nur die oberste Batterie mit dem Wechselrichter

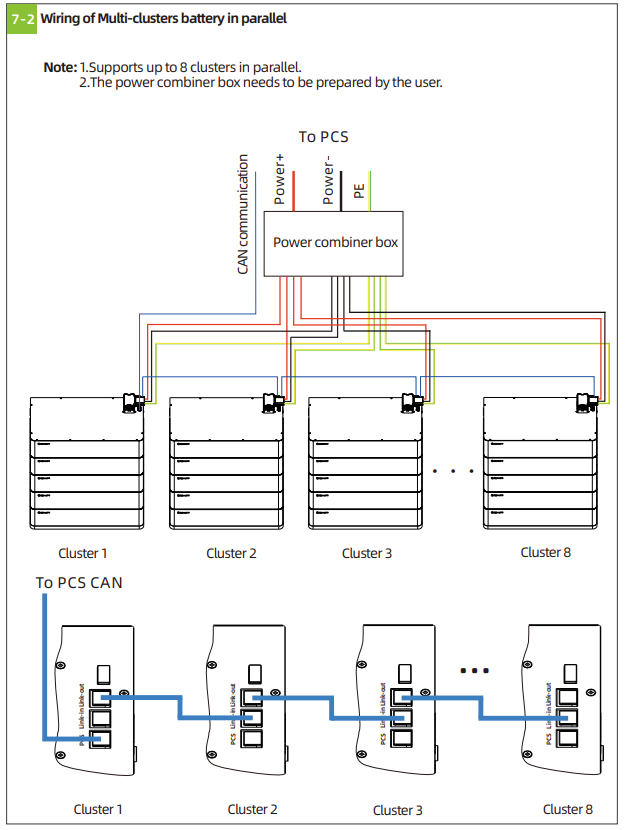

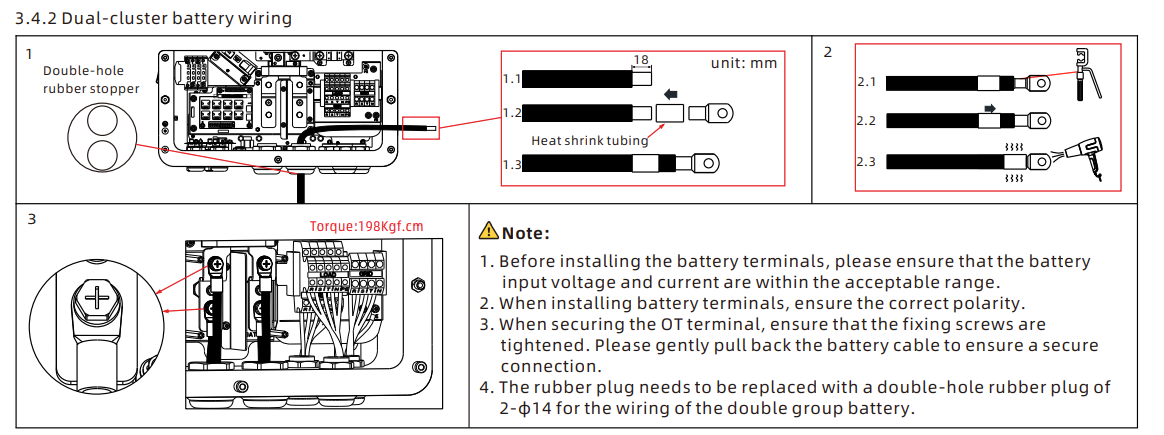

Bei Verwendung von 2 Batteriegruppen schließen Sie diese über die zwei verfügbaren Anschlüsse am WIT-Wechselrichter an. Für größere Installationen folgen Sie Schema 7-2 aus dem Handbuch.
Verkabelung:

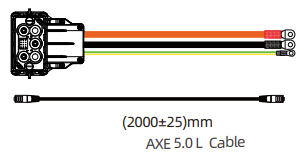

Stromkabel: zur Verbindung zwischen oberstem Modul und Wechselrichter
-

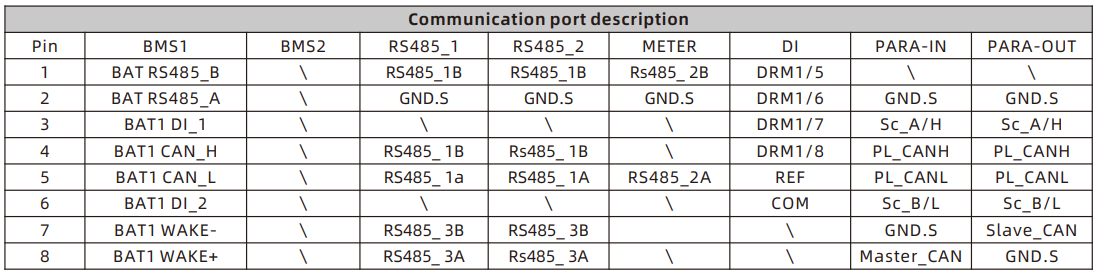

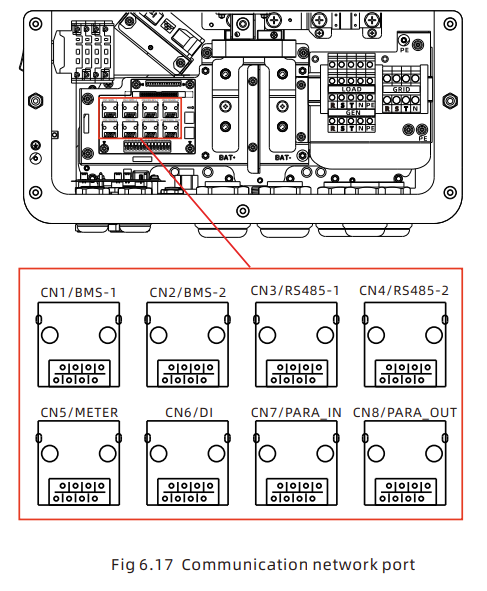

Kommunikationskabel:
1 Batterie: PCS ➝ CN1
2 Batterien: zweiter Stapel über PCS ➝ CN2
CT-Spulen oder Smart Energy Meter:
Smart Meter: CN5

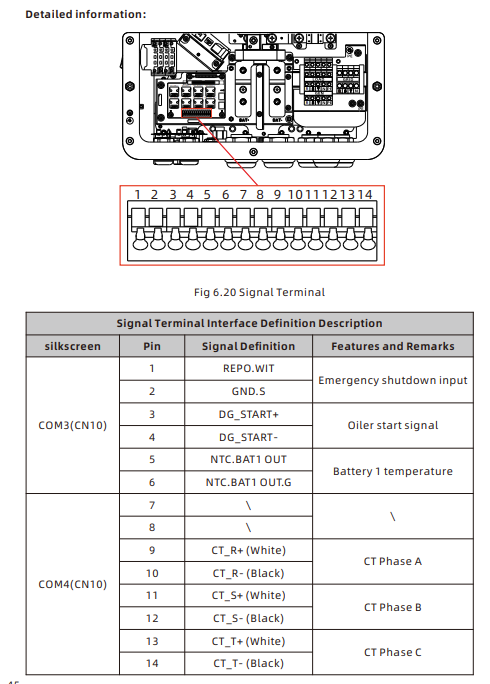

CT-Spulen: Pins unter CN siehe Abbildungen unten.
Zusammenfassung: die Vorteile auf einen Blick
✅ Skalierbar von 5 bis 400 kWh
✅ Geeignet für private und gewerbliche Projekte
✅ Einfache, modulare Installation
✅ Überwachung über Shine-App
✅ Alles-in-einem-System mit Backup und intelligenter Steuerung
Neugierig auf die vollständigen Growatt WIT + AXE Lösungen?
Sehen Sie sich die Produkte in unserem Webshop an:
Oder registrieren Sie sich als Installateur bei 4blue und profitieren Sie von attraktiven Preisen, technischem Support und schneller Lieferung.
