Growatt Smart Meter sind essenziell für Monitoring, Exportbegrenzung und die Kopplung mit Batteriesystemen. In diesem Artikel erfahren Sie:

Was ein Smart Meter ist und welchen Nutzen er Ihnen bringt.
Eine vollständige Übersicht aller Growatt Smart Meter.
Installationsschritte pro Modell, inklusive Verkabelung, RS485-Anschlüssen und Einstellungen.
Häufige Fehler und wie Sie diese beheben.
Konfigurationsanleitungen pro Zähler, inklusive Schritte und Beispiele.

Direkt bestellen? Sehen Sie sich alle Growatt Produkte an

Worauf sollten Sie bei der Installation achten?

Die Gesamtinstallation eines Growatt Smart Meters besteht aus drei Teilen:

Montage des Smart Meters im Hauptverteilerschrank (HvK)
Anschluss des Kommunikationskabels (RS485) zwischen Zähler und Wechselrichter
Konfiguration des Wechselrichters für korrekte Auslesung der Zählerdaten

Mit dieser Anleitung wissen Sie genau, was Sie benötigen und wie Sie es Schritt für Schritt einstellen. So sind Sie sicher, ein gut funktionierendes System zu haben, das intelligent mit erzeugter Energie umgeht.

Was macht ein Growatt Smart Meter?

Ein Smart Meter von Growatt misst Ihren Verbrauch und Ertrag in Echtzeit. Wichtig, wenn Sie:

Export ins Netz begrenzen möchten.
Batterien optimal laden/entladen wollen.
Ihr Energieverbrauch intelligenter steuern möchten.

Vorteile:

Genaue Datenerfassung
Unterstützt RS485 (Modbus) --> auch drahtlos möglich mit dem Grohomemanager-X
Nahtlose Integration in Growatt Hybrid- oder Retrofit-Anlagen

Übersicht Growatt Smart Meter

1-Phasen Smart Meter

Modell

CT-Unterstützung

Produktcode

Leistung (max)

Anwendung

RS485-Anschluss Zähler

RS485-Anschluss Wechselrichter

SDM120CT

✅ Ja

SPM-CT-E

100A über CT

Hybrid

Pin 9 (A)
Pin 10 (B)

MIN-XH:
Pin 5 (A)
Pin 6 (B)

SDM230

❌ Nein

SPM-E

100A direkt

Hybrid

Pin 5 (A)
 Pin 6 (B)

DDSU666

❌ Nein

SPM-C

80A direkt

Hybrid

Pin 24 (A)
Pin 25 (B)

3-Phasen Smart Meter

Modell	CT-Unterstützung	Produktcode	Leistung (max)	Anwendung	RS485-Anschluss Zähler	RS485-Anschluss Wechselrichter
SDM630 Modbus V3	❌ Nein	TPM-E	100A direkt	Hybrid	A+ (A), B- (B)	MOD-XH/MID-XH: Pin 5 (A), Pin 6 (B) MID-X: Pin 7 (A), Pin 8 (B) MAX*
SDM630MCT	✅ Ja	TPM-CT-E	100A über CT	Retrofit 1-Phase mit MIN-XH & Hybrid 3-Phasen	Pin 14 (A), Pin 13 (B)
DTSU666	❌ Optional	TPM-C	80A direkt / >80A mit CT	Hybrid	Pin 24 (A), Pin 25 (B)
DTSU666 (6CT)	✅ Ja	TPM-6CT-C	>80A über externe CT	Retrofit	Unterschied je nach Modell: Pin 24 (A), Pin 25 (B) oder RJ45-Stecker weiß/blau an RS485-1 A weiß/orange an RS485-1 B

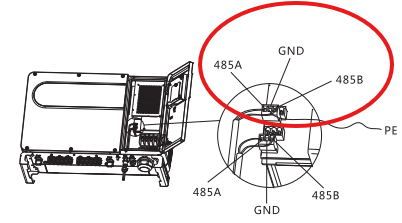

*Im Fall, dass ein MAX-Wechselrichter verwendet wird, kann der Smart Meter wie unten angegeben angeschlossen werden.

Retrofit Konfiguration

System	Empfohlener Smart Meter	Wechselrichtertyp
1-Phasen Retrofit	SDM630MCT (TPM-CT-E)	Growatt MIN-XH
3-Phasen Retrofit	DTSU666 6CT (TPM-6CT-C)	Growatt MOD-XH, MID-XH, MID-X und MAX

1-2) Installationsanleitung pro Smart Meter

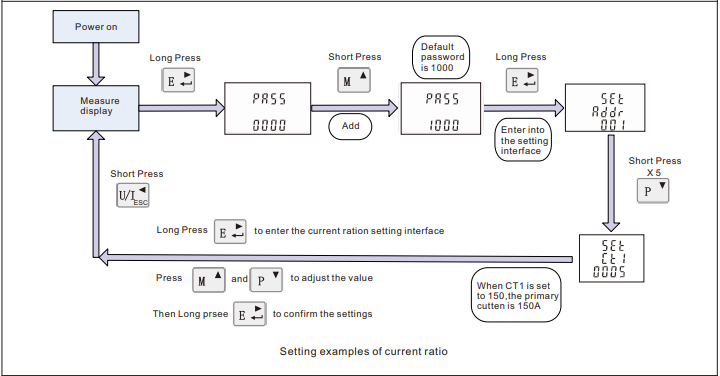

SDM120CT (SPM-CT-E) – 1-Phase mit CT

Montage: DIN-Schiene
Anschlüsse:
- RS485 A: Zähler Pin 10 → Wechselrichter Pin 5 (weiß-orange)
- RS485 B: Zähler Pin 9 → Wechselrichter Pin 6 (weiß-blau)
Adresse: 001
Passwort: 1000

SDM230 (SPM-E) – 1-Phase

Montage: DIN-Schiene
Anschlüsse:
- RS485 A: Zähler Pin 5 → Wechselrichter Pin 5
- RS485 B: Zähler Pin 6 → Wechselrichter Pin 6
Adresse: 001
Passwort: 1000

DDSU666 (SPM-C) – 1-Phase

Montage: DIN-Schiene
Anschlüsse:
- RS485 A: Zähler Pin 24 → Wechselrichter Pin 5
- RS485 B: Zähler Pin 25 → Wechselrichter Pin 6
Adresse: 003
Passwort: 701

SDM630 Modbus V3 (TPM-E) – 3-Phasen

Anschlüsse:
- RS485 A: A+ → Wechselrichter Pin 5
- RS485 B: B- → Wechselrichter Pin 6
Adresse: 002
Passwort: 1000

SDM630MCT (TPM-CT-E) – 3-Phasen mit CT

Montage: DIN-Schiene
Anschlüsse:
- RS485 A: Zähler Pin 14 → Wechselrichter Pin 5
- RS485 B: Zähler Pin 13 → Wechselrichter Pin 6
Adresse: 002
Passwort: 1000

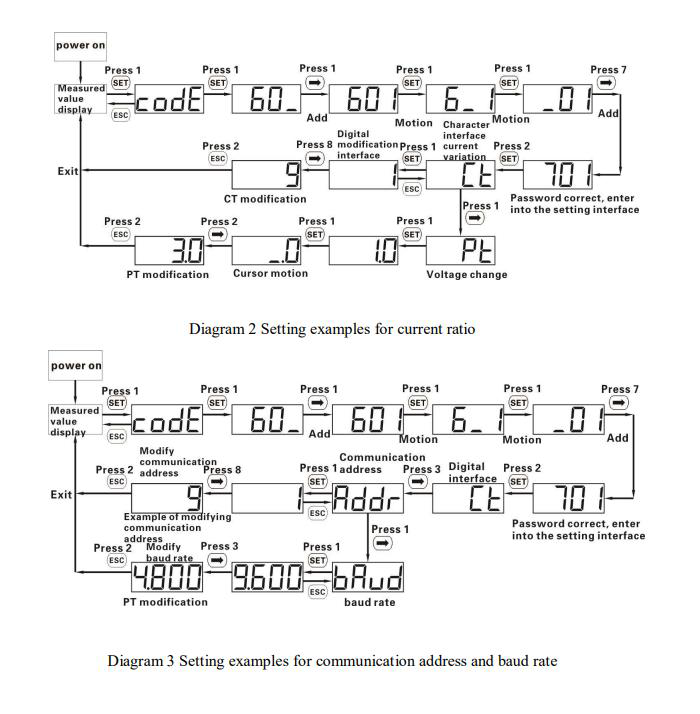

DTSU666 (TPM-C) – 3-Phasen

Montage: DIN-Schiene
Anschlüsse:
- RS485 A: Zähler Pin 24 → Wechselrichter Pin 5
- RS485 B: Zähler Pin 25 → Wechselrichter Pin 6
Adresse: 004
Passwort: 701

DTSU666 mit 6 CT’s (TPM-6CT-C) – 3-Phasen Retrofit

Montage: DIN-Schiene
Achtung: CTs mit Pfeil Richtung Verbraucher (K → L) anbringen
Anschlüsse:
- RS485 A: Zähler Pin 24 → Wechselrichter Pin 5
- RS485 B: Zähler Pin 25 → Wechselrichter Pin 6
Adresse: 004
Passwort: 701

3) Wechselrichter-Einstellungen anpassen (Hybrid & Retrofit)

Sobald der Growatt Smart Meter korrekt angeschlossen und die Kommunikation hergestellt ist, müssen Sie den Wechselrichter konfigurieren. Dies hängt vom Anlagentyp ab: Hybrid oder Retrofit.

Sie können die Einstellungen über folgende Wege anpassen:

Das Display des Wechselrichters (OLED-Bildschirm)
Die ShineTools App
Das Online-OSS-Portal

Achtung: Verwenden Sie ein Retrofit-System und ist die Option System retrofit nicht verfügbar? Dann ist ein Firmware-Update erforderlich.

Über das Display des Wechselrichters

Für Hybrid- und Retrofit-Systeme:

Gehen Sie zu Set parameters
Wählen Sie Advanced
Geben Sie das Passwort 123 ein
Navigieren Sie zu Power Sensor Meter
Schalten Sie es auf On

Tastenbedienung:

1x drücken = auswählen
2x drücken = bestätigen
3x drücken = zurück

Schritt 2 (nur bei Retrofit):
Gehen Sie anschließend zu Set parameters > Work Mode und stellen Sie diesen auf System retrofit ein.
- Siehe Abbildung unten zur Einstellung des Arbeitsmodus.

Über die ShineTools App

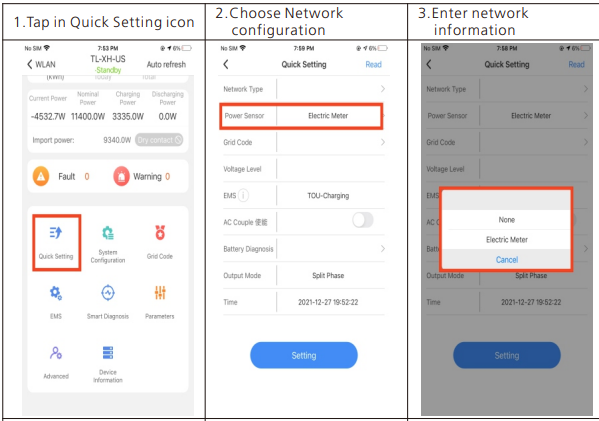

Für Hybrid-Systeme:

Fügen Sie über das Einstellungsmenü einen electric meter hinzu
Siehe Abbildung unten für den richtigen Schritt.

Achtung:

iOS: Electric meter

Android: Meter

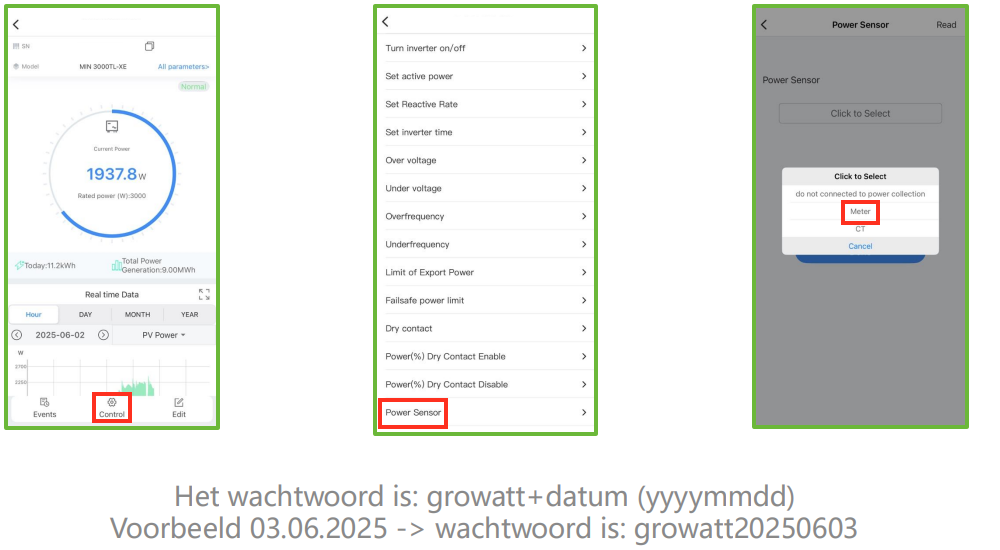

Auch zu finden unter:

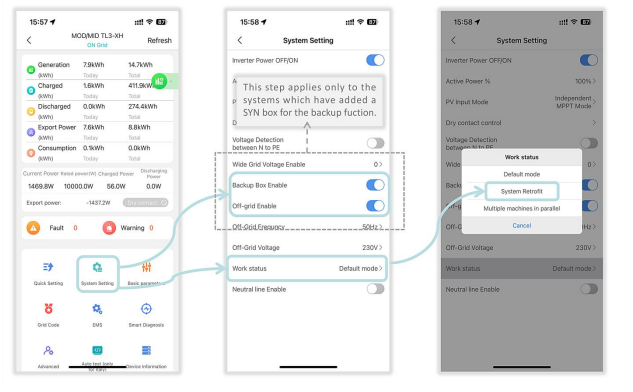

Für Retrofit-Systeme:

Fügen Sie den Zähler hinzu (wie oben beschrieben) und ändern Sie den Work Mode auf System retrofit
Siehe Abbildung unten zur Einstellung des Retrofit-Modus in der App.

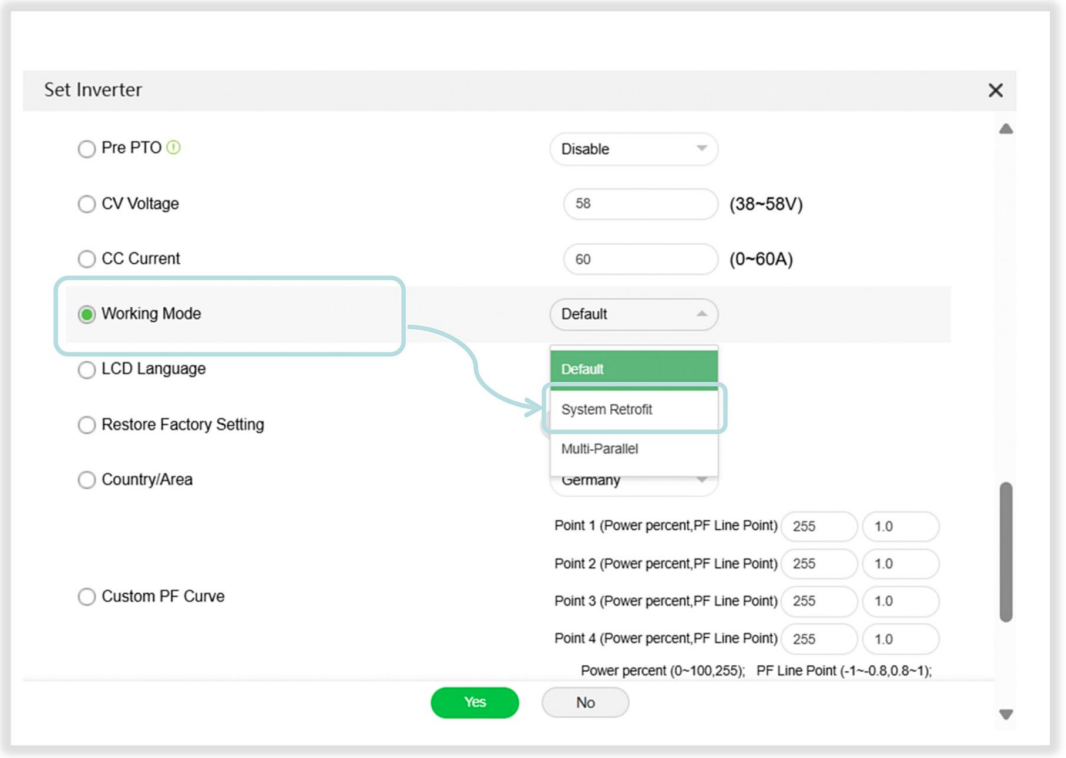

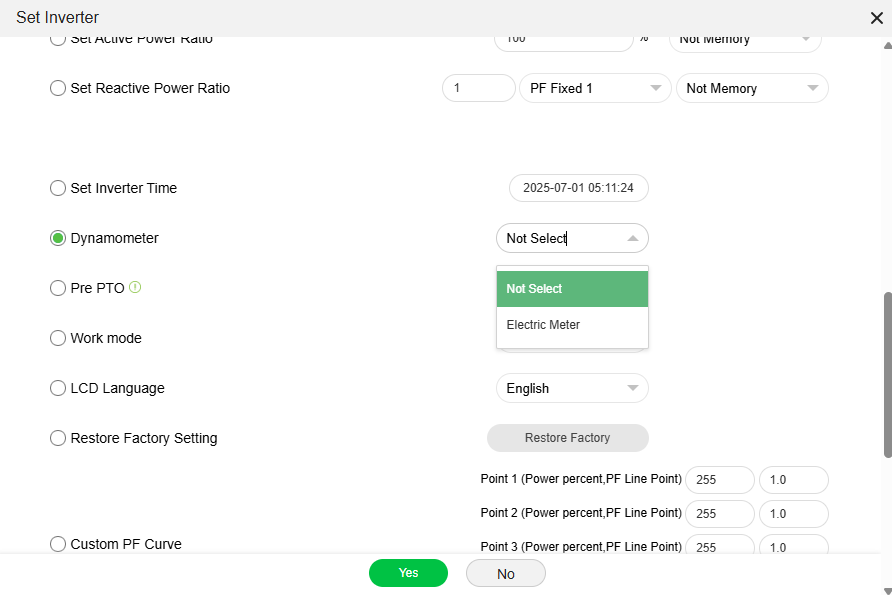

Über das OSS-Portal
