Inversores e baterias com backup integrado: como ligá-los?

Em muitos sistemas de inversores e baterias, para funcionalidade de backup, é necessário um caixa de backup separada (pense na caixa de backup Growatt, Huawei SmartGuard e controlador do sistema Enphase). Esta é geralmente colocada imediatamente após a ligação principal e gere a comutação em caso de falha da rede.

Mas: existem também sistemas onde essa funcionalidade já está incorporada no inversor ou na bateria. Neste artigo explicamos como configurar tal instalação e o que deve ter atenção extra.

Quer saber mais sobre caixas de backup independentes? Consulte também este artigo

Inversor/bateria com backup integrado: configuração básica

Num inversor com backup integrado, normalmente pode configurar a instalação de duas formas:

• Apenas uma parte da casa em backup (grupos críticos)

• Toda a casa em backup (se a potência do sistema permitir)

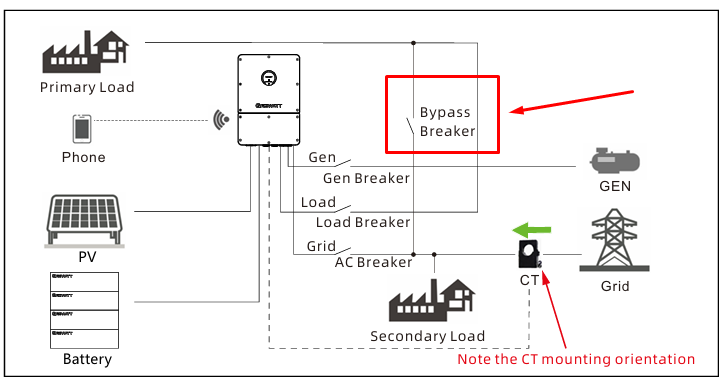

Um exemplo claro disto pode ser visto no esquema de ligação dos inversores Growatt WIT-HU. Nesta série, também pode ligar um gerador ao inversor — prático, mas atenção: isto não é possível em todas as marcas ou tipos.

O que vê no esquema?

No esquema, o lado do backup é frequentemente apresentado como uma saída separada (por exemplo “Load” ou “Backup”).

• Os grupos que estão em backup são frequentemente chamados de Primary Load (ou “carga crítica”).

• O consumo total é, neste caso, medido com bobinas CT. Noutros sistemas, isto é feito regularmente através de um medidor de kWh/energia separado.

Resumindo: mede-se o que acontece em casa e envia-se uma parte selecionada (ou tudo) através da saída de backup.

O disjuntor de bypass: por que é importante

Em muitos esquemas, também verá um “disjuntor de bypass” (interruptor de bypass).

Este bypass não está lá apenas para decoração: garante que a Primary Load pode sempre receber energia, mesmo quando:

• o inversor está desligado,

• está a realizar manutenção,

• ou há uma avaria no circuito de backup.

Sem bypass, tudo passa sempre pelo inversor. E isso traz um risco:

Atenção à potência disponível

Se alimentar continuamente a Primary Load através da saída de backup do inversor, pode acontecer que:

• a potência máxima de saída do inversor/bateria seja inferior à capacidade da ligação principal,

• e, portanto, tenha menos potência disponível do que está habituado.

Isto nota-se especialmente em picos de carga (cozinhar, bomba de calor, posto de carregamento, etc.).

Melhor prática: use um ATS (Interruptor de Transferência Automático)

A solução mais prática é não fazer o bypass “manualmente”, mas usar um ATS (Interruptor de Transferência Automático).

Com isto alcança duas coisas:

1. Durante operação normal da rede, a Primary Load funciona normalmente com a rede (não desnecessariamente através do inversor).

2. Em caso de falha da rede, o ATS comuta automaticamente para a saída de backup (“Load”/“Backup”) do inversor.

Conclusão:
Coloque um ATS antes do bypass, para que a Primary Load seja alimentada apenas pela saída de backup durante falhas de energia. Na prática, isto normalmente oferece a maior potência utilizável e torna a instalação mais fiável.

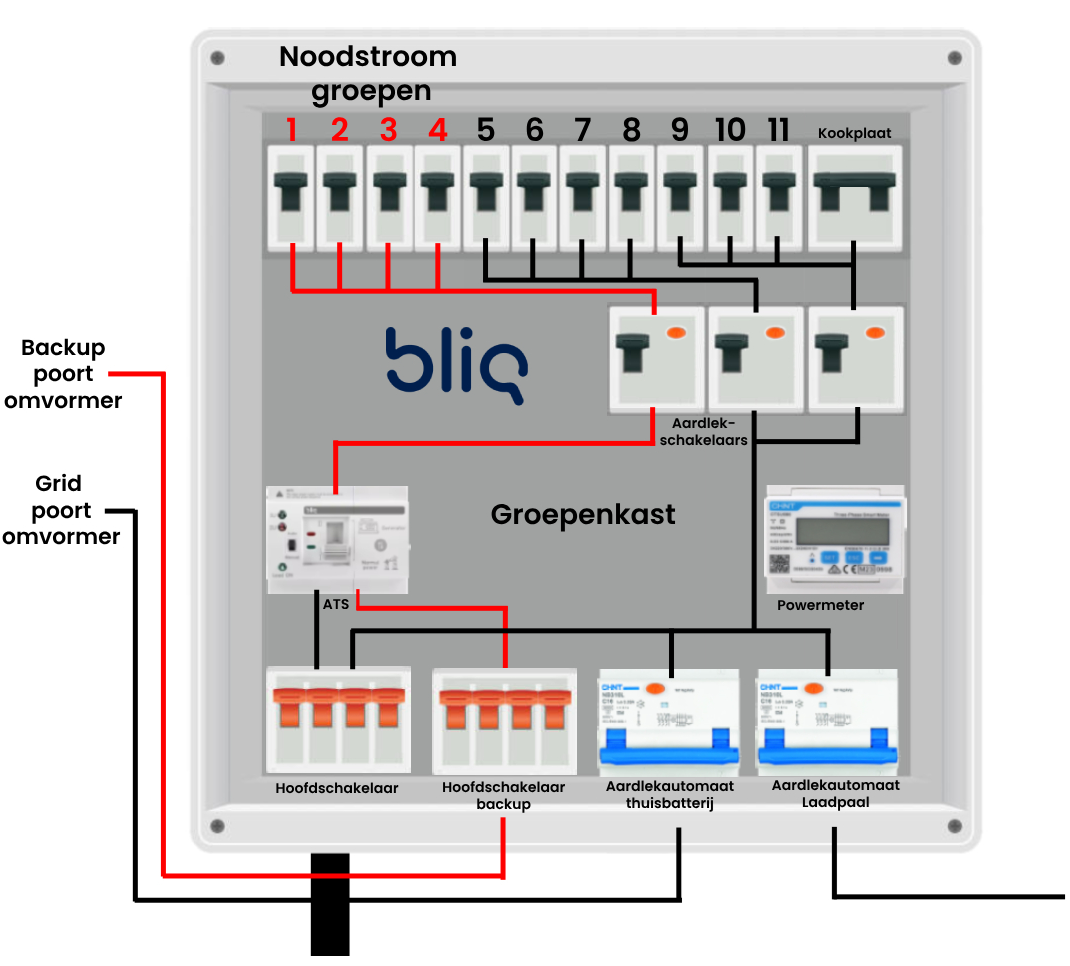

Esquemático (com ATS)
