A bateria Growatt APX é um sistema modular de alta tensão para instalações residenciais e de pequenas empresas. O sistema funciona com inversores das séries XH e HU da Growatt. A instalação é simples, desde que preste atenção à compatibilidade, cablagem correta e configuração adequada dos medidores inteligentes. Neste artigo, guiá-lo-emos passo a passo na instalação, apontaremos erros comuns e daremos dicas práticas. Assim, evitará atrasos no trabalho!
O que é o Sistema de Bateria Growatt APX HV?
A bateria APX HV (Alta Tensão) da Growatt foi projetada para instalações residenciais e de pequenas empresas e funciona com:
MIN TL-XH/XH2
MOD TL3-XH (BP)/HU
-
MID TL3-XH & XHL
Nota: O MOD XH padrão (sem BP) não é compatível com APX, mas funciona com a bateria ARK. Pode identificá-lo observando o autocolante do inversor. No SN, aparece o texto "backup" para a variante XH(BP).
Características principais
Tecnologia de bateria LFP (segura e durável)
5 kWh por módulo, escalável até 30 kWh (ou até **60 kWh quando usado com a série MID XH)
Instalação rápida e segura
O que precisa?
Componentes básicos:
-
Módulo de Energia APX
P0 para MIN-XH
P2 para modelos MOD/MID
Inversor híbrido compatível (use para isso as nossas configurações)
1 a 6 módulos de bateria (de 5 kWh cada)
-
Para >4 módulos:
Base de bateria adicional battery base
Cabo paralelo
-
Para >30 kWh num único inversor:
Cabo de Comunicação em Cascata APX
Comunicação e monitorização:
Cabo COM entre inversor e bateria
Medidor inteligente (ver: escolha correta do medidor inteligente)
Cabo de sinal entre medidor inteligente e inversor (ou sem fios via GroHome Manager)
App ShinePhone + conta de instalador OSS
Firmware mais recente
Passos da instalação
1. Bateria num inversor existente?
Sim, verifique então a compatibilidade e confirme a firmware. Use exclusivamente inversores Growatt compatíveis (como mencionado acima).
Vai instalar um inversor novo? Então avance para o passo 2.
-
Atualize sempre primeiro o inversor e depois os restantes componentes

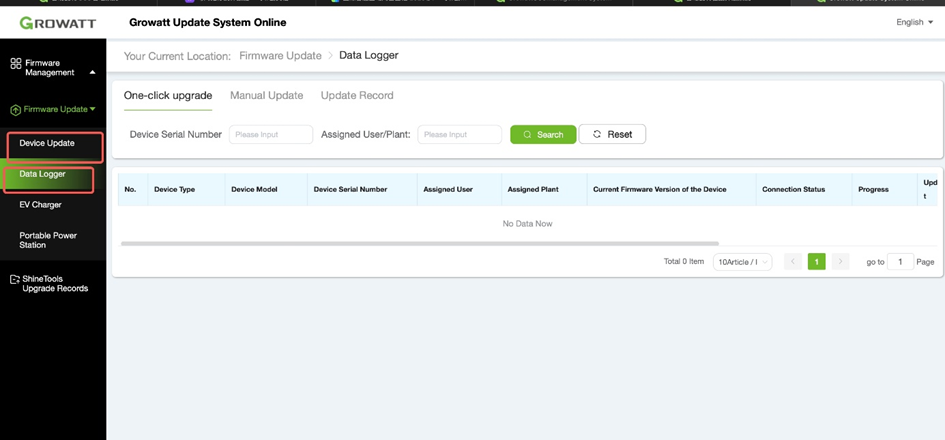

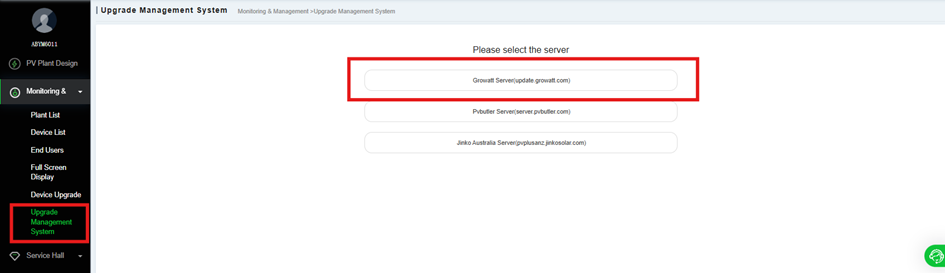

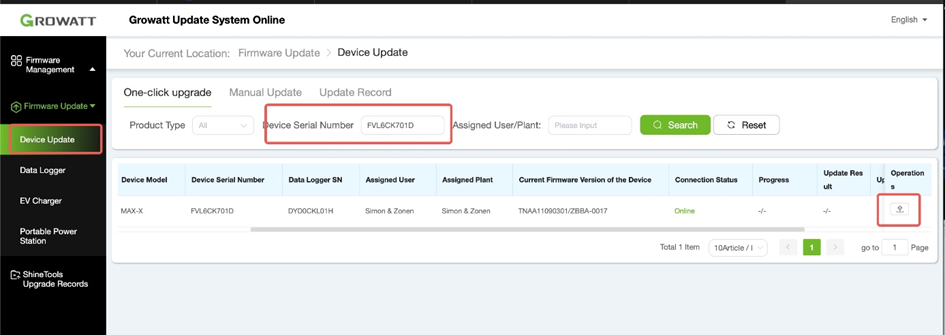

Para isso, prefira usar o OSS via Shine Wilan – X2 (método mais rápido).
- Verifique no OSS se aparece a mensagem de que a firmware mais recente está instalada.
- Se a atualização não funcionar via OSS ou não vir esta função no seu portal:
Solicite à 4blue para ativar e, se necessário, enviar os ficheiros de atualização para atualizar localmente via USB.
2. Montagem dos módulos de bateria

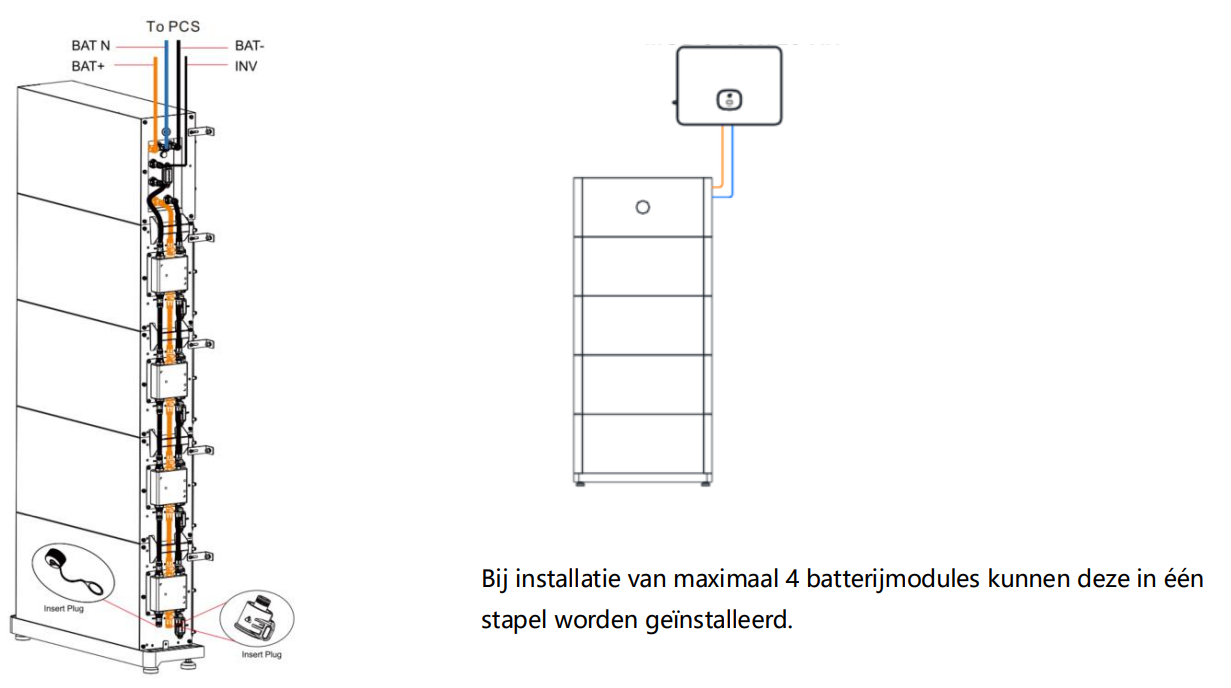

Máx. 4 módulos por pilha
-

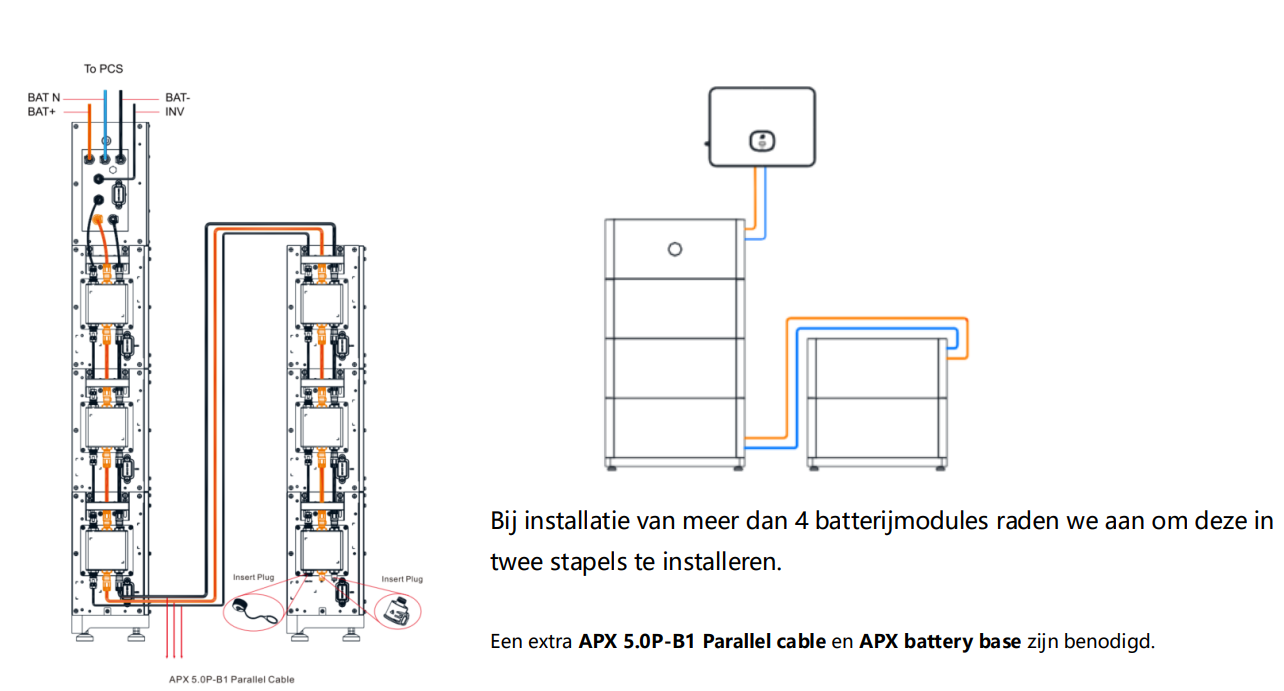

Para >4 módulos:
Faça duas pilhas
Use cabo paralelo e base extra
Ordem de montagem: de baixo para cima, com o módulo de energia em cima como último.
3. Esquema de ligação e cablagem

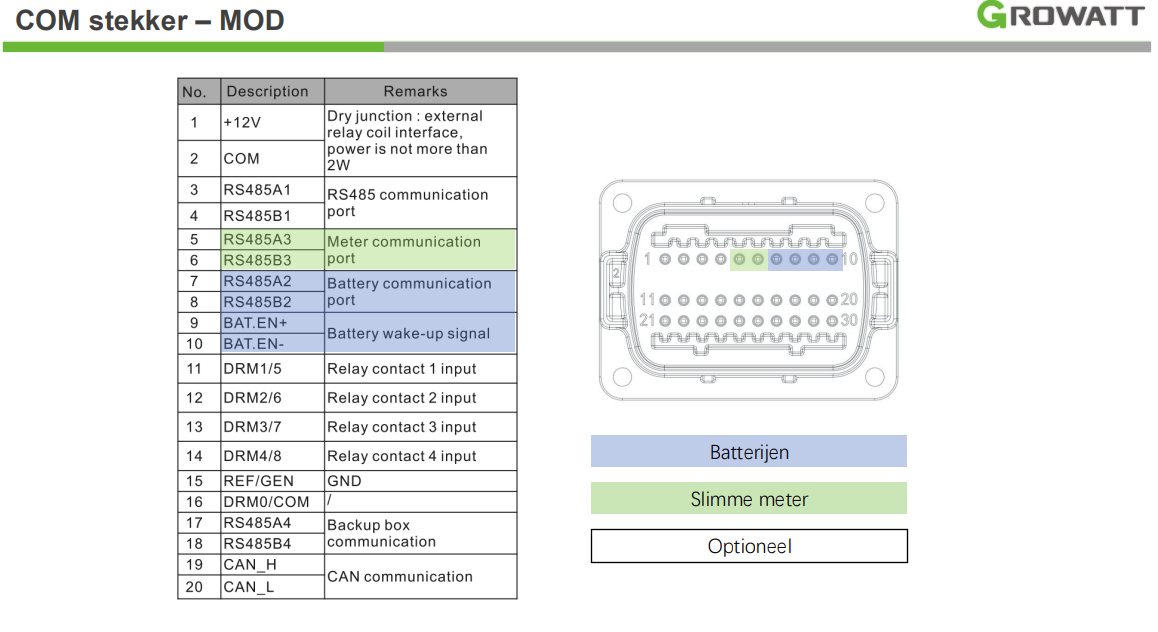

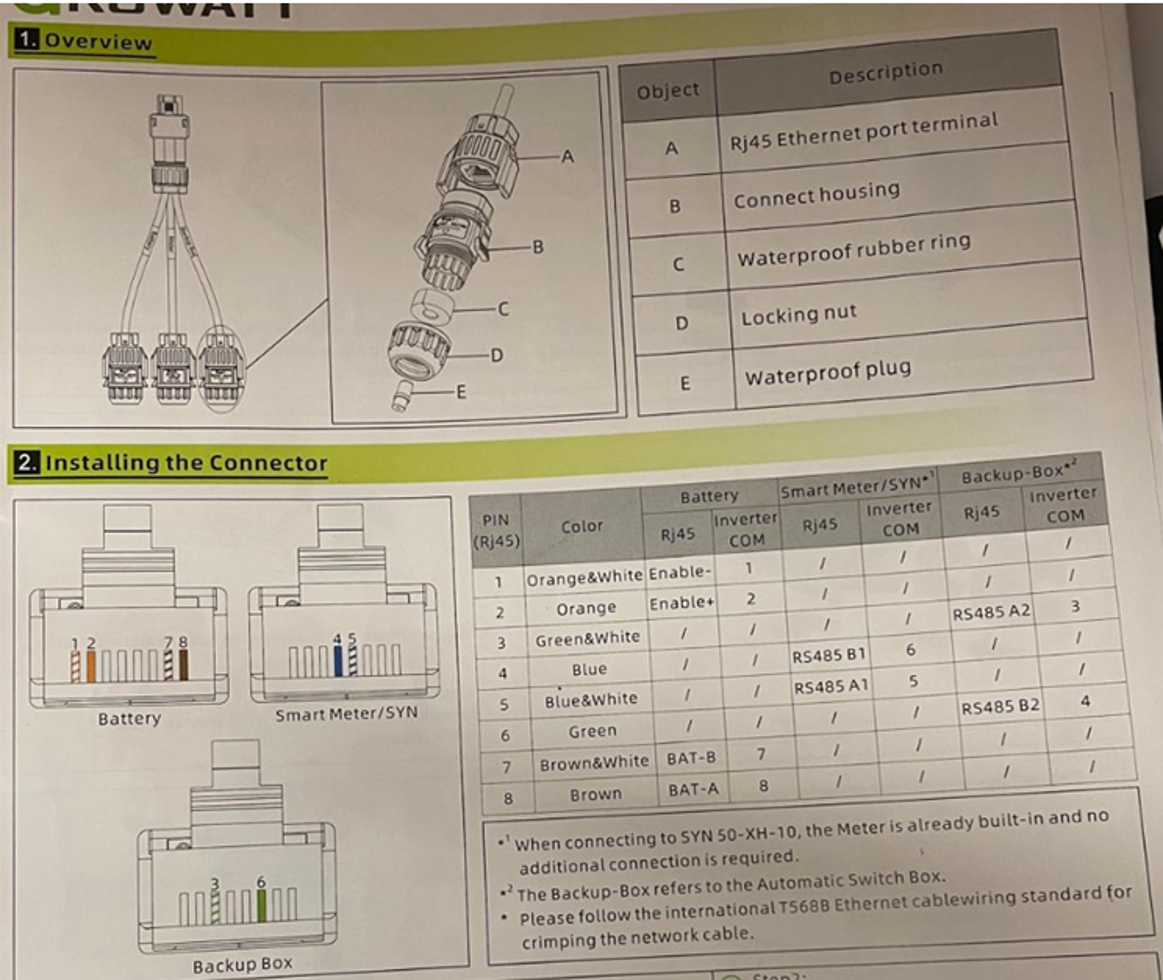

O inversor liga-se à bateria através de um cabo COM e conecta-se ao medidor inteligente. Veja as imagens abaixo para os esquemas de ligação. Consulte também o manual da bateria APX.

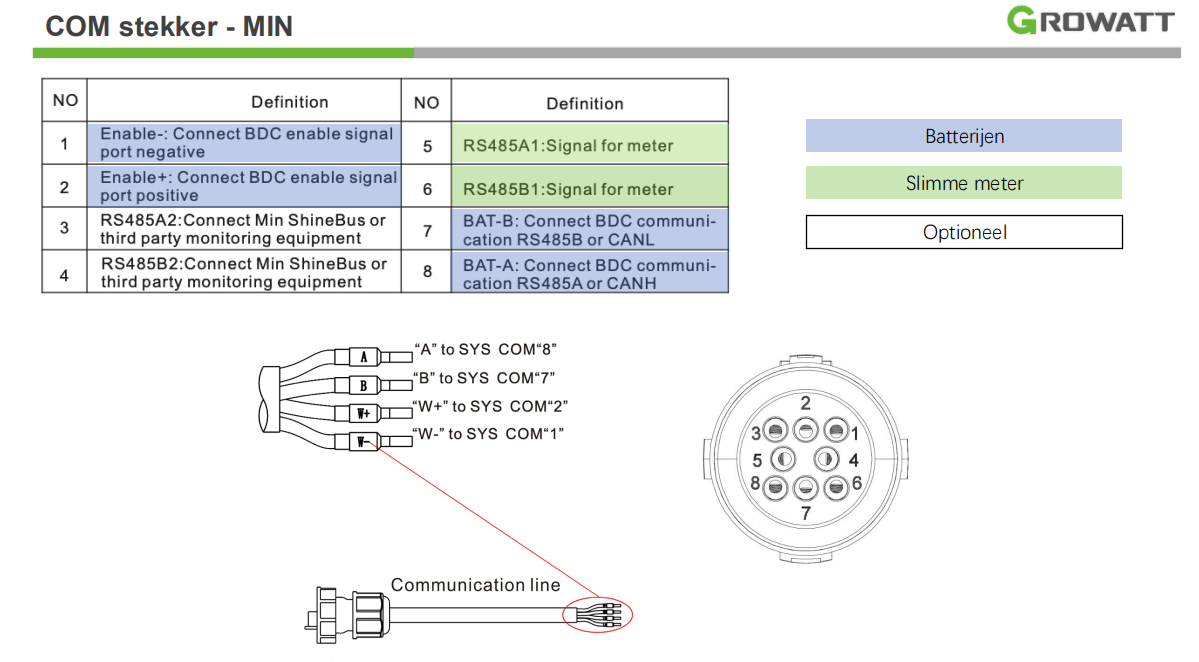

Os inversores Min-XH têm 2 ligações COM. Deve usar a SYS COM e não a porta COM normal.
Consulte o manual para um esquema detalhado de ligação.
❗ Atenção à ligação correta tanto da eletricidade como da comunicação.
para MIN-XH = ficha SYS COM
A ficha COM normal no MIN-XH é usada como Interface de Controlo de Energia (PCI). Contudo, na prática, quase nunca é utilizada.

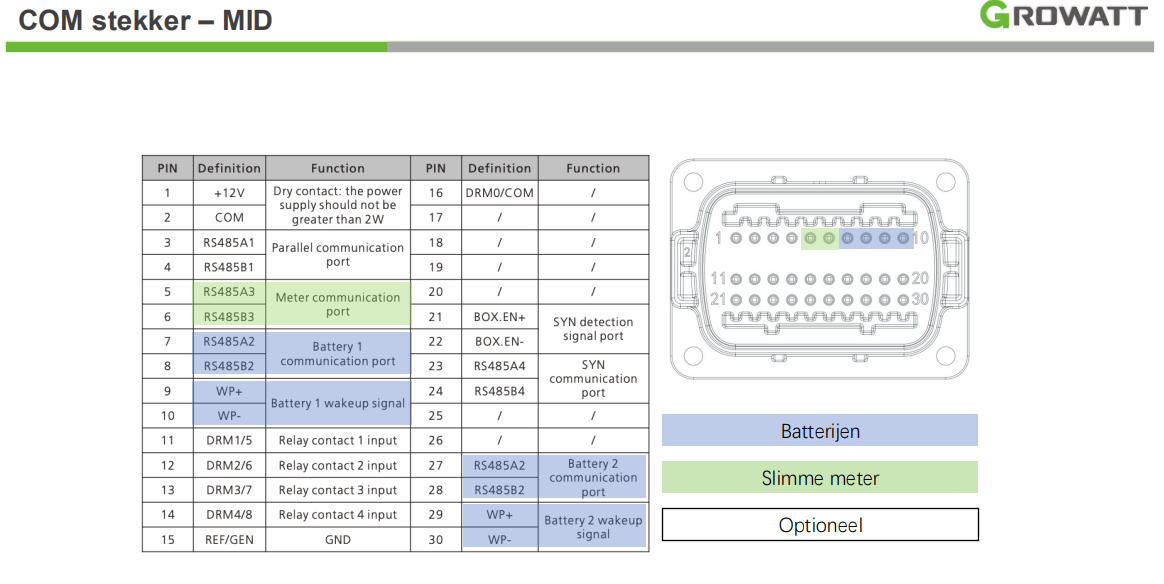

Nota: Está a usar um inversor MID? Então ligue a bateria 1 às portas 7 a 10 e a bateria 2 às portas 27 a 30. Assim garante que tudo funciona corretamente.
MOD-HU:

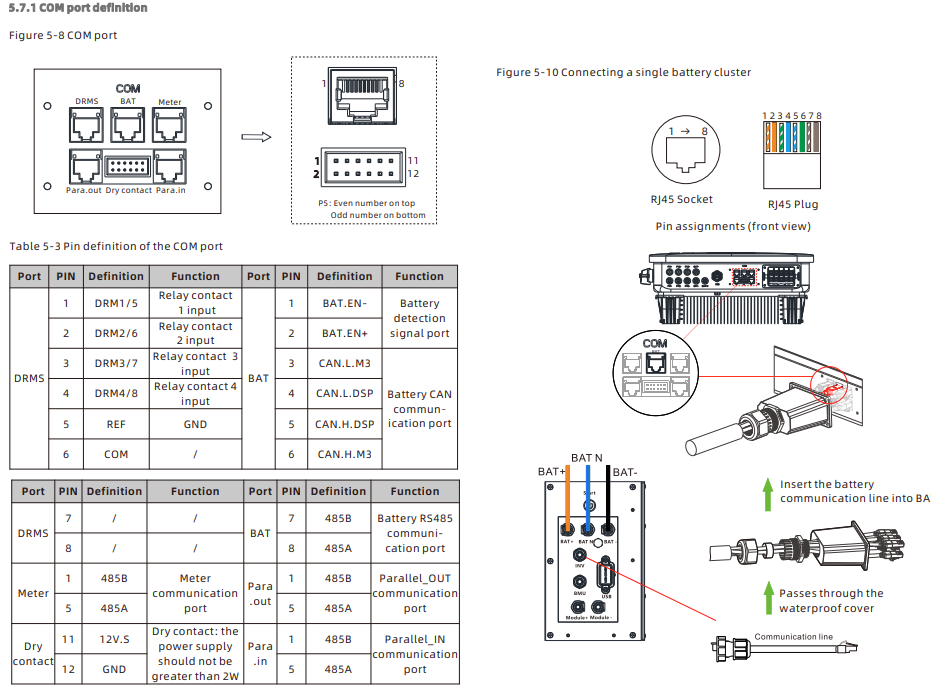

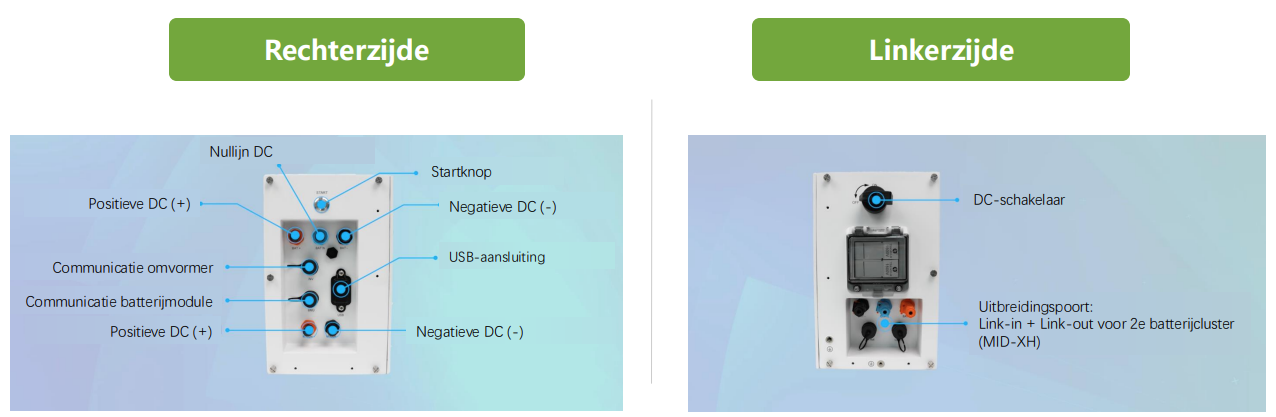

módulo de energia:
4. Configuração do medidor inteligente
Assegure que o medidor inteligente está corretamente ligado e bem configurado no inversor.
Consulte o artigo: Configurar corretamente o medidor inteligente
5. Colocação em funcionamento
Quando tudo estiver bem ligado, o inversor reconhece automaticamente a bateria APX.
As definições podem ser ajustadas através de:
App ShinePhone
Portal OSS
Configure, entre outros:
Agendamento inteligente
Pico shaving
Erros comuns na instalação (e como evitá-los)
| Mensagem de erro | Causa | Solução |
|---|---|---|
|
Sem comunicação entre bateria e inversor Código de erro 401 |
Ligação incorreta | Verifique a cablagem |
| Medidor não transmite dados | Ligação incorreta ou configuração errada (lado da rede instalado no lado errado) | Verifique a instalação do medidor inteligente. Configure corretamente o medidor inteligente no inversor, veja este artigo |
| Inversor não arranca | Frequentemente devido a ligação de comunicação incorreta. | Verifique a cablagem |
Ainda tem problemas?
Por vezes, o problema está na versão do software dos componentes. Não hesite em contactar-nos.
📞+351 300 305 046
📧sales@4blue.pt
Sabia que você e nós, na 4blue, podemos executar atualizações de firmware remotamente para produtos Growatt? Assim, ajuda o seu cliente ainda mais rapidamente!
Conclusão
A bateria Growatt APX é uma solução potente e flexível para armazenamento de energia. Graças ao design modular e à integração inteligente com inversores Growatt, a instalação é relativamente simples, desde que siga cuidadosamente os passos e a compatibilidade.
Usando as configurações corretas e evitando erros comuns, garante um funcionamento perfeito e clientes satisfeitos.
