In dit artikel leggen we uit wat deze termen betekenen, wat de verschillen zijn en wanneer je voor welke oplossing kiest. Zo help je jouw klant altijd met een passende én efficiënte installatie.
Let op: in de meeste gevallen is een kWh-meter vereist met databekabeling naar de omvormer, tenzij je werkt met uitzonderingen zoals Sessy, de GroHomeManager-X of Bliq EMS.
Welke batterij-installatie past bij jouw klant?
Niet elke situatie is gelijk. Daarom is het belangrijk om de wensen van de klant goed in beeld te brengen:
Wil de klant de batterij bij de bestaande PV-omvormer installeren?
Is er al een hybride omvormer aanwezig?
Is er behoefte aan merkonafhankelijkheid of flexibiliteit in locatie?
Is het wenselijk om een bestaand systeem uit te breiden met opslag?
Grofweg onderscheiden we twee hoofdvarianten in batterij-installaties:
Hybride systeem
Retrofit systeem
In dit artikel leggen we uit wat beide systemen inhouden, wat de voor- en nadelen zijn, en hoe de installatie eruitziet. Zo kies je samen met je klant altijd de juiste oplossing.
Belangrijk: Bij de meeste systemen is een kWh-meter vereist die bedraad communiceert met de omvormer via Modbus RS485. Er zijn een paar uitzonderingen, zoals Sessy, Bliq EMS en de GroHomeManager-X.
Wat is een hybride systeem?
Een hybride systeem betekent dat de zonnepaneel-omvormer ook geschikt is voor het aansluiten van een batterij. Dit zorgt voor een directe DC-DC-koppeling tussen de zonnepanelen en de batterij – wat efficiëntievoordelen oplevert. Daarnaast is dit de minst complexe installatie.
Wanneer kies je voor een hybride oplossing?
De klant wil de batterij bij de PV-omvormer plaatsen:
| Situatie | Aanpak |
|---|---|
| Er is al een hybride omvormer aanwezig | Plaats een batterij die past bij de omvormer. |
| Er is een hybride omvormer aanwezig, maar de klant wil liever een batterij van een ander merk en/of type | Pas een Sessy-batterij toe of vervang de omvormer naar het gewenste merk. |
| Er is nog geen hybride omvormer aanwezig | Pas een Sessy-batterij toe of vervang de omvormer naar het gewenste merk. |
Wat is een retrofit systeem?
Een retrofit systeem wordt toegepast als de batterij los van de bestaande PV-installatie wordt geplaatst – bijvoorbeeld op een andere locatie of op een aparte groep in de meterkast. Dit biedt meer flexibiliteit in plaatsing én merkkeuze.
Wanneer kies je voor een retrofit-oplossing?
Als de klant de batterij op een andere plek wil installeren dan de huidige PV-installatie.
Als er meerdere PV-systemen zijn, maar de batterij slechts op één systeem of op geen enkel systeem wordt aangesloten.
Voordeel van retrofit: minder merkafhankelijk en meer keuzevrijheid qua locatie.
let op! veel merken vereisen dat je de PV opbrengst van de omvormer zonder batterij de opwek direct word gemeten.
Voordelen op een rij
| Kenmerk | Hybride | Retrofit |
|---|---|---|
| Efficiëntie | Hoger (DC naar DC) | Lager (omzetting DC → AC → DC) |
| Installatielocatie | Bij omvormer | Vrij te kiezen locatie |
| Merkonafhankelijkheid | Beperkt (verschilt per situatie) | Hoog |
| Installatiecomplexiteit | Lager | Iets hoger (afhankelijk van merk en systeem) |
Zo ziet de installatie eruit
Hybride installatie
Bij een hybride installatie wordt de batterij direct aangesloten op een hybride omvormer. Een kWh-meter is verplicht, behalve bij systemen zoals Sessy (deze maakt gebruik van de slimme meter). De communicatie loopt via Modbus RS485 (data+ / data–, eventueel GND). In sommige gevallen kan ook draadloos (RF) gecommuniceerd worden, zoals bij de GroHomeManager-X en Bliq EMS.
Voorbeeld:
PV-omvormer = hybride
Batterij aangesloten via DC
kWh-meter met Modbus-verbinding
Bron: Bliq
Retrofit installatie
Bij retrofit plaats je de batterij op een aparte groep, los van de PV-installatie. Er kan ook op de omvormer PV worden aangesloten – dan zien we dit nog steeds als een retrofit. Hierbij is het soms ook noodzakelijk om de PV-opbrengst te meten van de andere omvormer(s). Dit verschilt echter per product. Onderaan dit artikel vind je een overzicht.

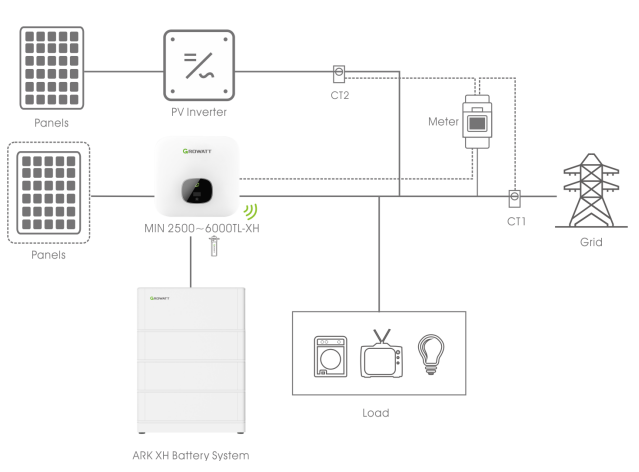

Het belangrijkste: de batterij moet weten wat er op de hoofdaansluiting gebeurt. Dus: altijd meten op de hoofdaansluiting vóórdat er verbruik is, via een kWh-meter of slimme meter*. Onderstaand voorbeeld toont een 1-fase retrofit met Growatt.
Let op: er loopt ook hier een bedrade communicatie van de omvormer naar de batterij.
* Enkel mogelijk bij specifieke producten
bron: Growatt
Meerdere PV-systemen?
Als er meerdere PV-systemen zijn naast de omvormer met batterij, kan het (afhankelijk van het merk) nodig zijn om de opbrengsten in totaliteit te meten. Hiervoor kun je het volgende doen:
De opbrengst samenvoegen vóór de CT-spoelen tot één kabel.
Voorbeeld: 1-fase Growatt retrofit met gecombineerde PV-opwek.
Bij 3-fase: let op dat er maximaal 3 spoelen om de hoofdaansluiting en 3 spoelen voor PV-opwek gebruikt kunnen worden.
Overzicht per merk & communicatie
| Fabrikant | Product | Installatie-eisen | Communicatie |
|---|---|---|---|
| Huawei | Smart Power Sensor | Maximaal 2 sensors: één op de hoofdaansluiting, één op de PV-groep. Beide verbinden met de omvormer. | RS485 |
| Huawei | Smart Assistant: EMMA | EMMA op hoofdaansluiting + power sensor of CT's op PV-groep (PV-meting optioneel) | RS485 |
| Enphase | Gateway Metered | Hoofdaansluiting + volledige PV-opwek | RS485 (via adapter) |
| Sessy | P1-/CT-dongel | Slimme meter of CT-dongel | Wifi/Ethernet |
| Growatt | Smart Meter | Hoofdaansluiting (optioneel: PV-opwek met max. 6 CT’s: 3 voor hoofdaansluiting, 3 voor PV) | RS485 |
| Growatt | GroHomeManager-X | Hoofdaansluiting (PV-groep meten optioneel) | RS485 of RF |
Let op: Wanneer de PV-groep niet wordt gemeten, zal de batterij correct functioneren, maar is de verbruiksdata incompleet. Een deel van de PV-opbrengst wordt dan direct in huis verbruikt, en deze data is dan niet inzichtelijk in de monitoring.
Tot slot
Hybride of retrofit – beide oplossingen hebben hun plek. Het hangt af van de situatie, wensen en bestaande systemen. Twijfel je? Neem contact op met één van onze specialisten. We denken graag met je mee.
📧 support@4blue.nl
📞 (024) 204 20 90
👉 Wil je meer weten over onze batterijoplossingen?
Bezoek onze categoriepagina voor opslagsystemen of bekijk meer kennisartikelen.
