Alles, was Sie über die Installation der Growatt APX Batterie wissen müssen

Die Growatt APX Batterie ist ein modulares Hochspannungssystem für Wohn- und Kleinbetriebsanlagen. Das System arbeitet mit Wechselrichtern aus der XH- und HU-Serie von Growatt. Die Installation ist einfach, wenn Sie auf Kompatibilität, korrekte Verkabelung und die richtige Konfiguration der Smart Meter achten. In diesem Artikel führen wir Sie Schritt für Schritt durch die Installation, nennen häufige Fehler und geben praktische Tipps. So vermeiden Sie Verzögerungen bei der Arbeit!

Was ist das Growatt APX HV Batteriesystem?

Die APX HV (High Voltage) Batterie von Growatt ist für Wohn- und Kleinbetriebsanlagen konzipiert und funktioniert mit:

• MIN TL-XH/XH2

• MOD TL3-XH (BP)/HU

• MID TL3-XH & XHL

   Achtung: Der Standard MOD XH (ohne BP) ist nicht kompatibel mit APX, funktioniert aber mit der ARK Batterie. Dies erkennen Sie am Aufkleber des Wechselrichters. Hier wird bei der Seriennummer (SN) der Text "backup" für die XH(BP)-Variante angezeigt.

Hauptmerkmale

• LFP Batterietechnologie (sicher und langlebig)

• 5 kWh pro Modul, skalierbar bis zu 30 kWh (oder sogar **60 kWh bei Verwendung mit der MID XH-Serie)

• Schnelle und sichere Installation

Was benötigen Sie?

Basis-Komponenten:

• APX Power Modul

  • P0 bei MIN-XH

  • P2 bei MOD/MID Modellen

• Kompatibler Hybrid-Wechselrichter (verwenden Sie hierfür unsere Konfigurationen)

• 1 bis 6 Batteriemodule (je 5 kWh)

• Bei >4 Modulen:

  • Zusätzliche Batteriebasis

  • Parallelkabel

• Bei >30 kWh an einem Wechselrichter:

  • APX Cascading Kommunikationskabel

Kommunikation & Überwachung:

• COM-Kabel zwischen Wechselrichter und Batterie

• Smart Meter (siehe: korrekten Smart Meter auswählen)

• Signalkabel zwischen Smart Meter und Wechselrichter (oder kabellos über GroHome Manager)

• ShinePhone App + OSS Installateur-Account

• Aktuellste Firmware

Installationsschritte

1. Batterie an bestehendem Wechselrichter?

Ja, prüfen Sie dann die Kompatibilität und kontrollieren Sie die Firmware. Verwenden Sie ausschließlich kompatible Growatt Wechselrichter (wie oben angegeben).

Wird die Installation an einem neuen Wechselrichter durchgeführt? Dann fahren Sie mit Schritt 2 fort.

1. Aktualisieren Sie immer zuerst den Wechselrichter und anschließend die übrigen Komponenten

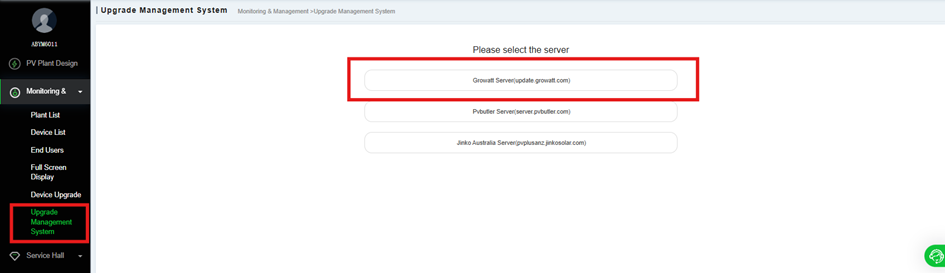

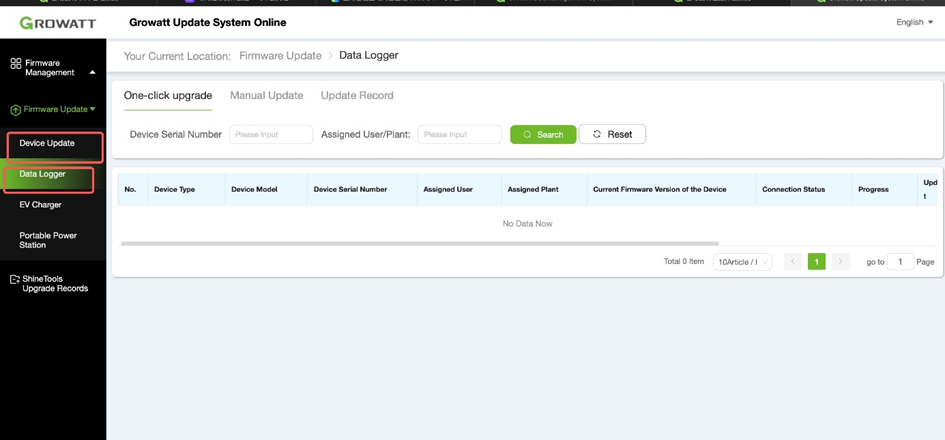

   Verwenden Sie hierfür vorzugsweise OSS über Shine Wilan – X2 (schnellste Methode).

2. Prüfen Sie in OSS, ob die Meldung erscheint, dass die aktuellste Firmware installiert ist.

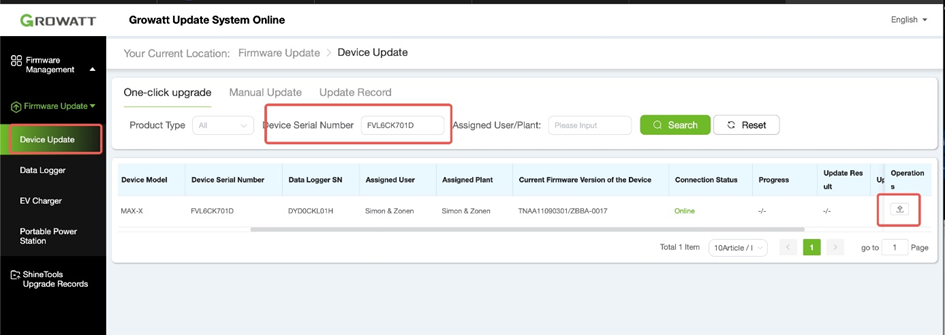

3. Funktioniert das Update nicht über OSS oder sehen Sie diese Funktion nicht in Ihrem Portal?
   Bitten Sie dann 4blue, dies zu aktivieren und gegebenenfalls die Update-Dateien zu senden, um lokal über USB zu aktualisieren.

2. Aufbau der Batteriemodule

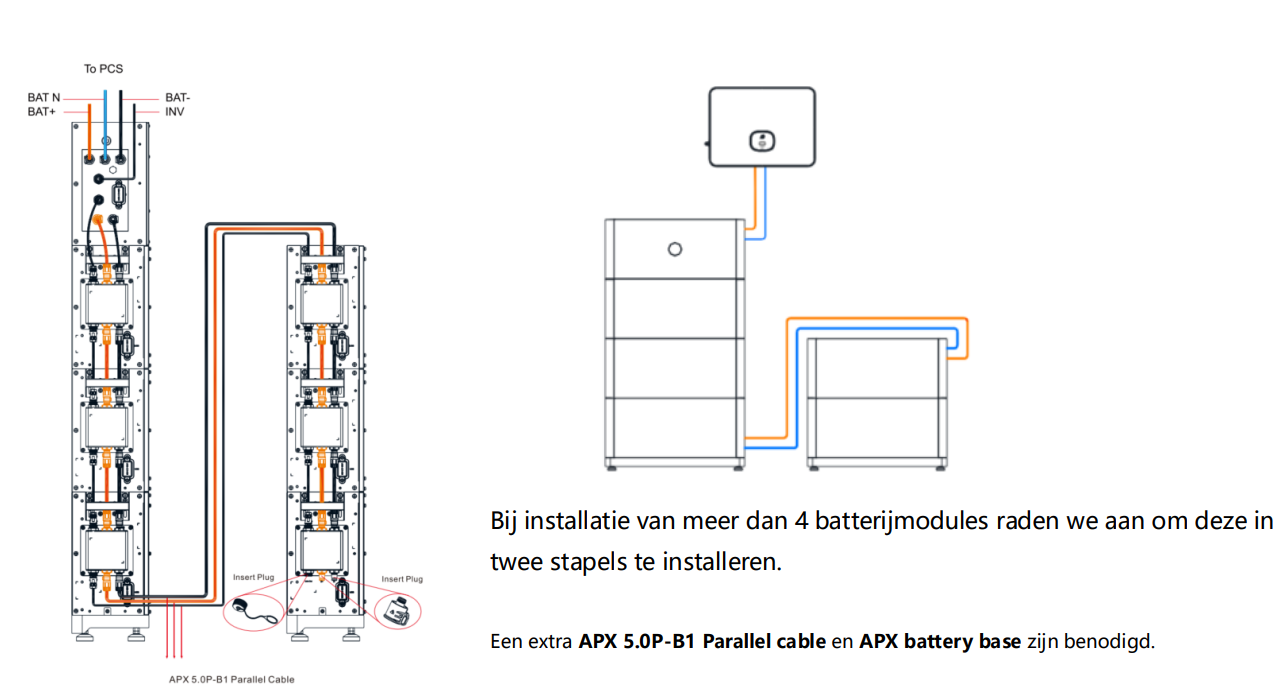

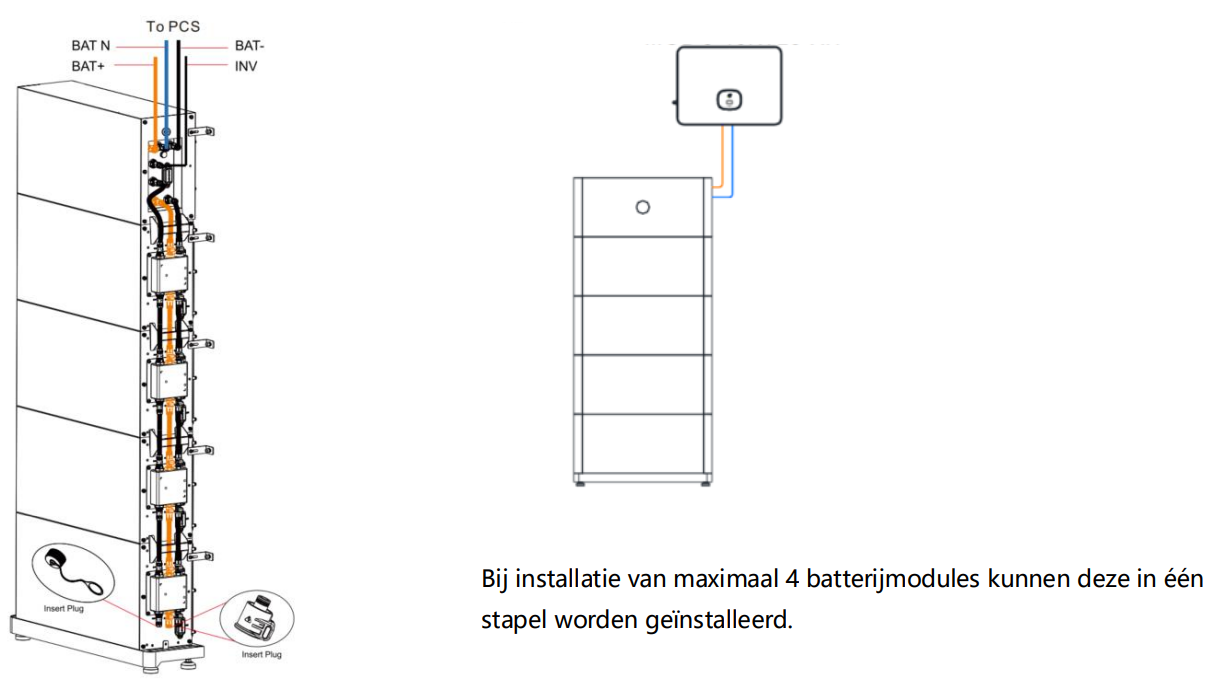

• Max. 4 Module pro Stapel

• Bei >4 Modulen:

  • Erstellen Sie zwei Stapel

  • Verwenden Sie Parallelkabel und zusätzliche Basis

• Aufbau-Reihenfolge: von unten nach oben, mit dem Power-Modul zuletzt obenauf.

3. Anschlussplan und Verkabelung

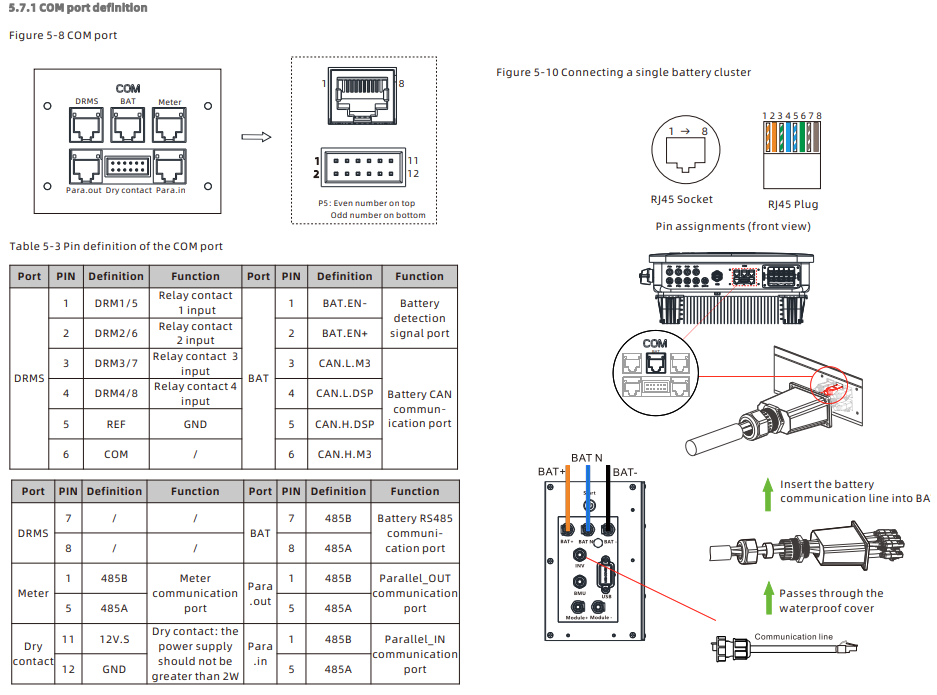

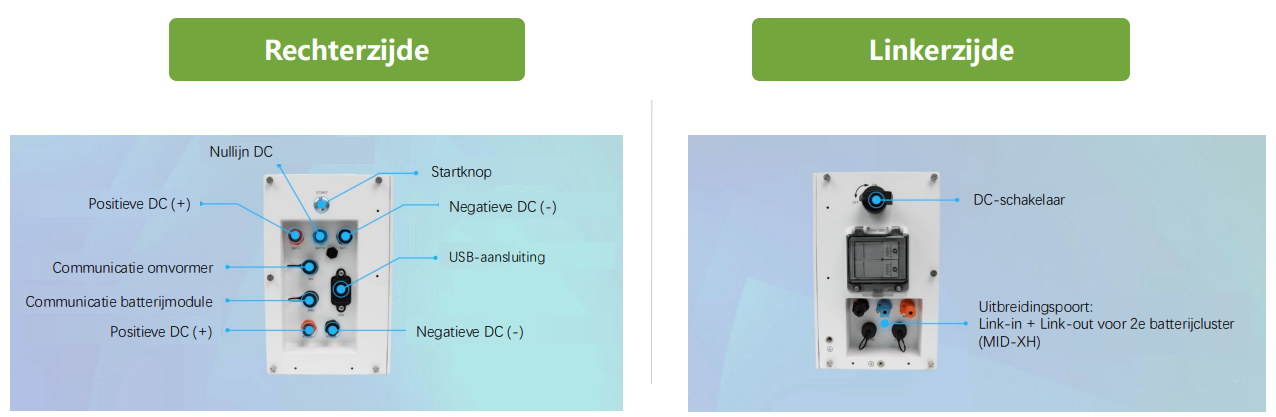

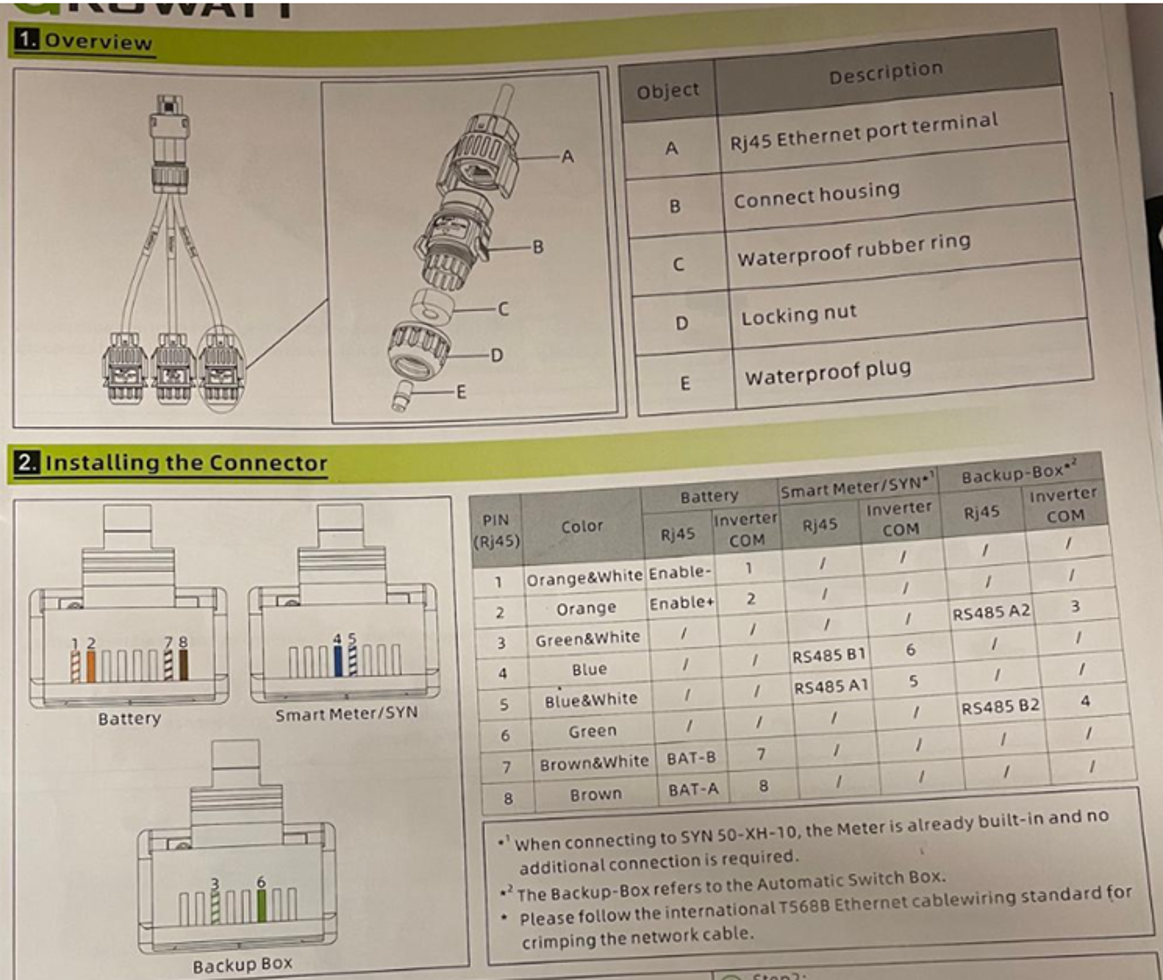

Der Wechselrichter wird über ein COM-Kabel mit der Batterie verbunden und mit dem Smart Meter gekoppelt. Siehe die untenstehenden Abbildungen für die Anschlusspläne. Siehe auch die Bedienungsanleitung der APX Batterie.

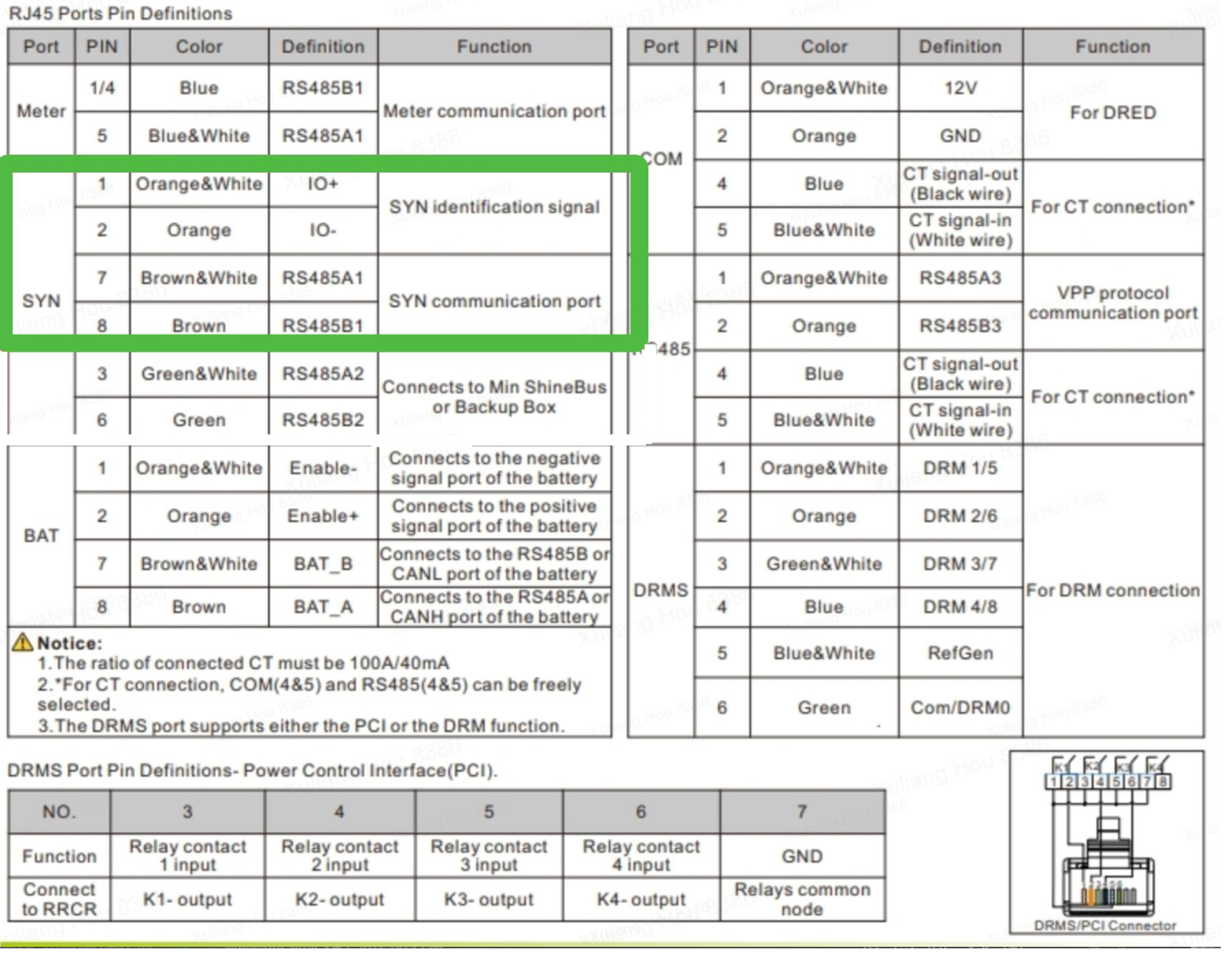

Die Min-XH Wechselrichter haben 2 COM-Anschlüsse. Hier muss der SYS COM verwendet werden und nicht der normale COM-Port.

Siehe die Bedienungsanleitung für einen detaillierten Anschlussplan.
❗ Achten Sie auf korrekten Anschluss von sowohl Stromversorgung als auch Kommunikation.

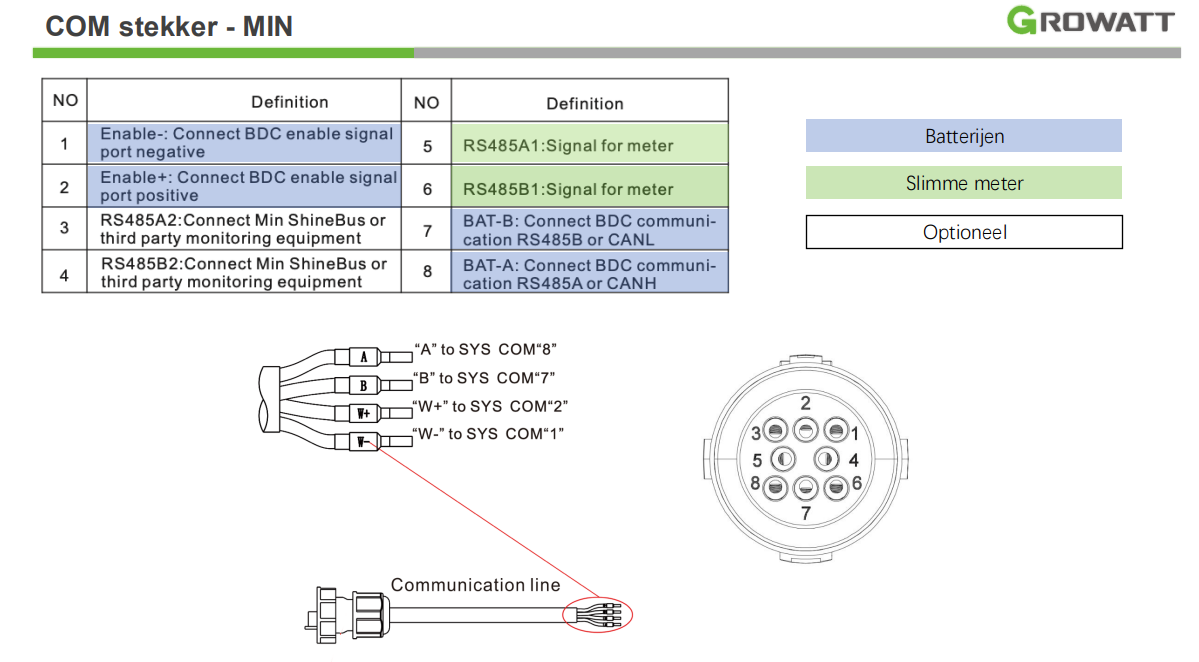

für MIN-XH = SYS COM Stecker

Der normale COM-Stecker am MIN-XH wird als Power Control Interface (PCI) verwendet. Dies wird jedoch in der Praxis nahezu nie eingesetzt.

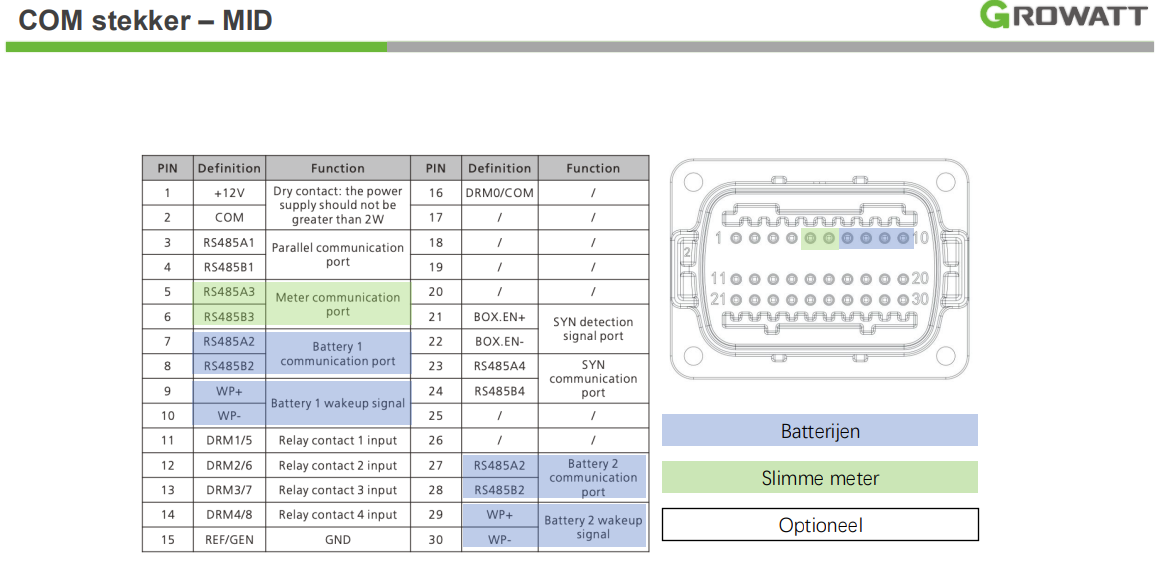

Achtung: Verwenden Sie einen MID-Wechselrichter? Schließen Sie dann Batterie 1 an Port 7 bis 10 und Batterie 2 an Port 27 bis 30 an. So stellen Sie sicher, dass alles wie vorgesehen funktioniert.

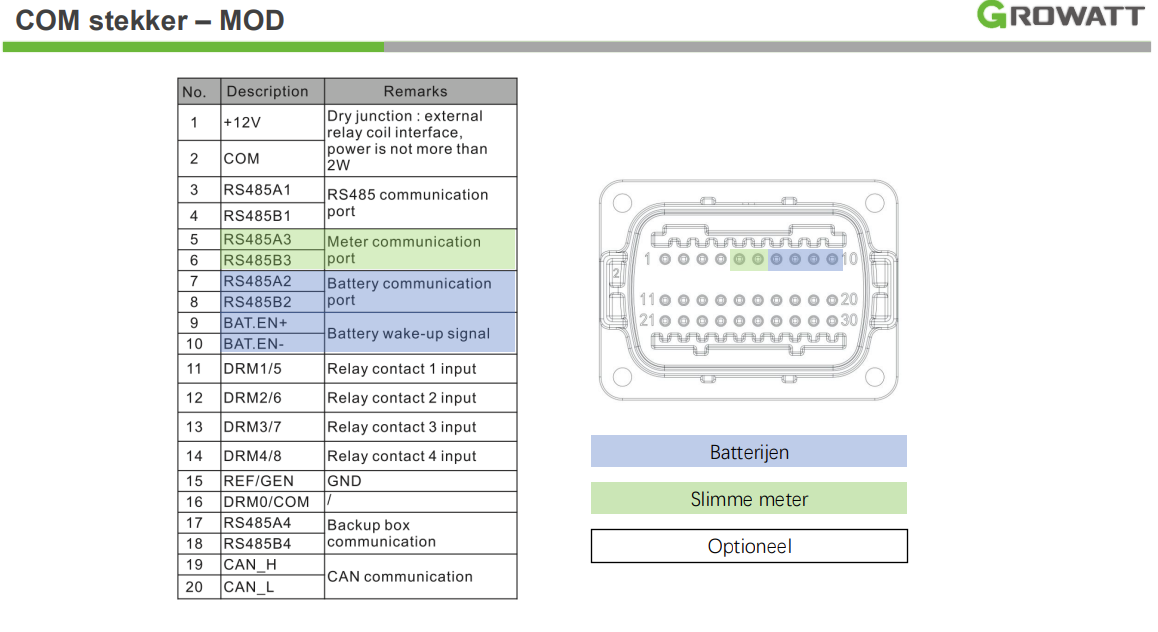

MOD-HU:

Power Modul:

4. Konfiguration des Smart Meters

Stellen Sie sicher, dass der Smart Meter korrekt angeschlossen und im Wechselrichter richtig konfiguriert ist.

Siehe den Artikel: Smart Meter korrekt einstellen

5. Inbetriebnahme

Wenn alles richtig angeschlossen ist, erkennt der Wechselrichter die APX-Batterie automatisch.

Einstellungen können über folgende Wege angepasst werden:

• ShinePhone App

• OSS Portal

Stellen Sie unter anderem ein:

• Smart Scheduling

• Peak Shaving

Häufige Installationsfehler (und wie Sie diese vermeiden)

Immer noch Probleme?

Manchmal liegt das Problem an der Softwareversion der Komponenten. Kontaktieren Sie uns gerne.

📞+49 211 81 973 111

📧sales@4blue.de

Wussten Sie, dass Sie und wir bei 4blue Firmware-Updates aus der Ferne für Growatt-Produkte durchführen können? So helfen Sie Ihrem Kunden noch schneller weiter!

Fazit

Die Growatt APX Batterie ist eine leistungsstarke und flexible Lösung zur Energiespeicherung. Dank des modularen Designs und der intelligenten Integration mit Growatt-Wechselrichtern ist die Installation relativ einfach, sofern Sie die Schritte und Kompatibilität genau befolgen.

Mit den richtigen Einstellungen und dem Vermeiden häufiger Fehler sorgen Sie für einen reibungslosen Betrieb und zufriedene Kunden.
