Inversores e baterias com back-up integrado: como ligá-los?

Em muitos sistemas de inversor e bateria, para a funcionalidade de back-up, é necessária uma caixa de back-up separada (pense na caixa de back-up Growatt, Huawei SmartGuard e controlador do sistema Enphase). Esta é normalmente colocada diretamente após a ligação principal e gere a comutação em caso de falha da rede.

Mas: existem também sistemas em que essa funcionalidade já está incorporada no inversor ou bateria. Neste artigo explicamos como configurar essa instalação e em que deve prestar atenção adicional.

Quer saber mais sobre caixas de back-up independentes? Consulte também este artigo

Inversor/bateria com back-up incorporado: a configuração básica

Num inversor com back-up incorporado, geralmente pode configurar a instalação de duas formas:

• Apenas uma parte da casa em back-up (grupos críticos)

• Toda a casa em back-up (se a potência do sistema permitir)

Um exemplo claro pode ser visto no esquema de ligação dos inversores Growatt WIT-HU. Nesta série, pode ainda ligar um gerador ao inversor — útil, mas atenção: isto não é possível em todas as marcas ou tipos.

O que vê no esquema?

No esquema, o lado do back-up é frequentemente apresentado como uma saída separada (por exemplo “Load” ou “Backup”).

• Os grupos que estão em back-up são frequentemente chamados Primary Load (ou “carga crítica”).

• O consumo total é, neste caso, medido com bobinas CT. Em outros sistemas, isto é frequentemente feito através de um medidor kWh/medidor de energia separado.

Em suma: mede-se o que está a acontecer em casa e envia-se uma parte selecionada (ou tudo) através da saída de back-up.

O disjuntor de bypass: por que é importante

Em muitos esquemas, também verá um “disjuntor de bypass” (interruptor de bypass).

Este bypass não está apenas para decoração: assegura que a Primary Load pode sempre receber energia, mesmo quando:

• o inversor está desligado,

• está a realizar manutenção,

• ou há uma avaria no circuito de back-up.

Sem bypass, tudo passa sempre pelo inversor! A menos que seja explicitamente indicado o contrário. E isto traz um risco:

Atenção à potência disponível

Se alimentar continuamente a Primary Load através da saída de back-up do inversor, pode acontecer que:

• a potência máxima do inversor/bateria seja inferior à capacidade da ligação principal,

• e, por isso, tenha menos potência disponível do que está habituado.

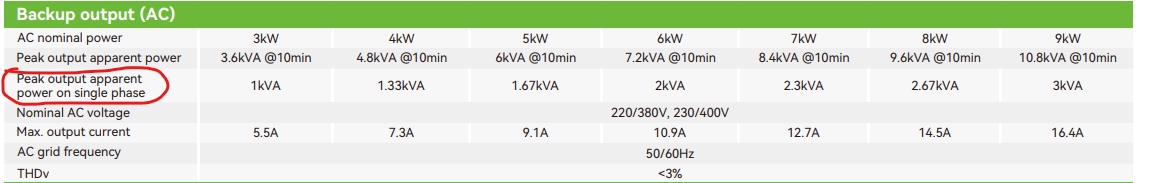

• na maioria dos casos (em 3 fases) isto é apenas 1/3 da potência. Um inversor de 9kW fornece frequentemente apenas 3kW por fase! Veja também como isto é frequentemente apresentado: (exemplo do MOD-HU da Growatt).

Isto nota-se especialmente em picos de carga (cozinhar, bomba de calor, posto de carregamento, etc.).

Melhor prática: use um ATS (Interruptor de Transferência Automático)

A solução mais prática é não fazer o bypass “manualmente”, mas com um ATS (Interruptor de Transferência Automático).

Com isto consegue duas coisas:

1. Durante o funcionamento normal da rede, a Primary Load funciona normalmente com a rede (não desnecessariamente através do inversor).

2. Em caso de falha da rede, o ATS comuta automaticamente para a saída de back-up (“Load”/“Backup”) do inversor.

Conclusão:
Instale um ATS antes do bypass, para que a Primary Load seja alimentada pela saída de back-up apenas em caso de falha de energia. Na prática, isto normalmente oferece a potência utilizável máxima e torna a instalação mais fiável.

Esquemático (com ATS)
