Neste artigo explicamos o que estes termos significam, quais as diferenças e quando escolher cada solução. Assim, ajudas sempre o teu cliente com uma instalação adequada e eficiente.
Atenção: na maioria dos casos é necessário um medidor de kWh com cablagem de dados para o inversor, a menos que trabalhes com exceções como Sessy, o GroHomeManager-X ou Bliq EMS.
Que instalação de bateria é adequada para o teu cliente?
Nem todas as situações são iguais. Por isso é importante compreender bem os desejos do cliente:
Quer o cliente instalar a bateria junto do inversor fotovoltaico existente?
Já existe um inversor híbrido instalado?
Há necessidade de independência da marca ou flexibilidade na localização?
É desejável expandir um sistema existente com armazenamento?
De forma geral, distinguimos duas variantes principais em instalações de baterias:
Sistema híbrido
Sistema retrofit
Neste artigo explicamos o que cada sistema implica, as vantagens e desvantagens, e como é a instalação. Assim, escolhes sempre a solução correta com o teu cliente.
Importante: Na maioria dos sistemas é necessário um medidor de kWh que comunique por cabo com o inversor via Modbus RS485. Existem algumas exceções, como Sessy, Bliq EMS e o GroHomeManager-X.
O que é um sistema híbrido?
Um sistema híbrido significa que o inversor dos painéis solares também é adequado para ligar uma bateria. Isto cria uma ligação direta DC-DC entre os painéis solares e a bateria – o que traz vantagens de eficiência. Além disso, é a instalação menos complexa.
Quando escolher uma solução híbrida?
O cliente quer colocar a bateria junto do inversor fotovoltaico:
| Situação | Abordagem |
|---|---|
| Já existe um inversor híbrido instalado | Instala uma bateria compatível com o inversor. |
| Existe um inversor híbrido, mas o cliente prefere uma bateria de outra marca e/ou tipo | Usa uma bateria Sessy ou substitui o inversor pela marca desejada. |
| Ainda não existe um inversor híbrido | Usa uma bateria Sessy ou substitui o inversor pela marca desejada. |
O que é um sistema retrofit?
Um sistema retrofit é aplicado quando a bateria é instalada separadamente da instalação fotovoltaica existente – por exemplo, numa localização diferente ou num circuito elétrico separado no quadro elétrico. Isto oferece mais flexibilidade na colocação e na escolha da marca.
Quando escolher uma solução retrofit?
Se o cliente quiser instalar a bateria num local diferente da instalação fotovoltaica atual.
Se existirem vários sistemas fotovoltaicos, mas a bateria for ligada apenas a um sistema ou a nenhum.
Vantagem do retrofit: menos dependência da marca e maior liberdade na localização.
Vantagens resumidas
| Característica | Híbrido | Retrofit |
|---|---|---|
| Eficiência | Mais alta (DC para DC) | Mais baixa (conversão DC → AC → DC) |
| Local de instalação | Junto do inversor | Local à escolha |
| Independência da marca | Limitada (varia conforme a situação) | Elevada |
| Complexidade da instalação | Menor | Um pouco maior (depende da marca e do sistema) |
Como é a instalação
Instalação híbrida
Numa instalação híbrida, a bateria é ligada diretamente a um inversor híbrido. Um medidor de kWh é obrigatório, exceto em sistemas como o Sessy (que usa o contador inteligente). A comunicação é feita via Modbus RS485 (data+ / data–, eventualmente GND). Em alguns casos pode também comunicar sem fios (RF), como no GroHomeManager-X e Bliq EMS.
Exemplo:
Inversor fotovoltaico = híbrido
Bateria ligada via DC
Medidor de kWh com ligação Modbus
Fonte: Bliq
Instalação retrofit
No retrofit, colocas a bateria num circuito separado, separado da instalação fotovoltaica. Pode também ser ligado ao inversor PV – ainda assim consideramos isto retrofit. Por vezes é necessário medir a produção PV do(s) outro(s) inversor(es). Isto varia consoante o produto. No final deste artigo encontras um resumo.

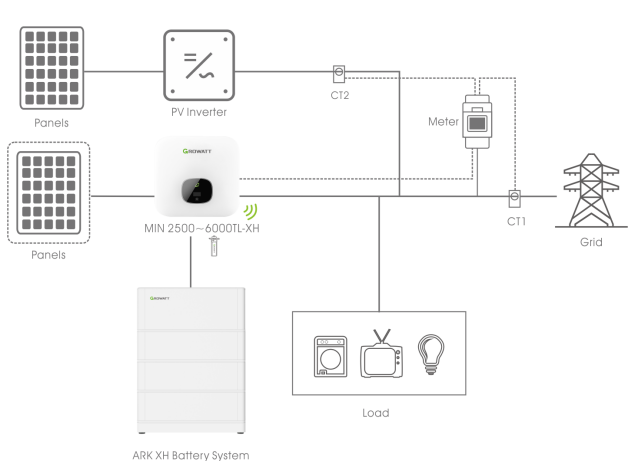

O mais importante: a bateria tem de saber o que acontece na ligação principal. Portanto: medir sempre na ligação principal antes de haver consumo, através de um medidor de kWh ou contador inteligente*. O exemplo abaixo mostra um retrofit monofásico com Growatt.
Atenção: aqui também existe comunicação por cabo do inversor para a bateria.
* Apenas possível em produtos específicos
Fonte: Growatt
Vários sistemas fotovoltaicos?
Se existirem vários sistemas fotovoltaicos além do inversor com bateria, pode ser necessário (dependendo da marca) medir a produção total. Para isso podes fazer o seguinte:
Combinar a produção antes das bobinas CT num único cabo.
Exemplo: retrofit monofásico Growatt com produção PV combinada.
Em trifásico: atenção que podem ser usadas no máximo 3 bobinas para a ligação principal e 3 para a produção PV.
Resumo por marca & comunicação
| Fabricante | Produto | Requisitos de instalação | Comunicação |
|---|---|---|---|
| Huawei | Smart Power Sensor | Máximo 2 sensores: um na ligação principal, outro no circuito PV. Ambos conectados ao inversor. | RS485 |
| Huawei | Smart Assistant: EMMA | EMMA na ligação principal + power sensor ou CTs no circuito PV (medição PV opcional) | RS485 |
| Enphase | Gateway Metered | Ligação principal + produção fotovoltaica completa | RS485 (via adaptador) |
| Sessy | Dongle P1-/CT | Contador inteligente ou dongle CT | Wifi/Ethernet |
| Growatt | Smart Meter | Ligação principal (opcional: produção PV com máximo 6 CTs: 3 para ligação principal, 3 para PV) | RS485 |
| Growatt | GroHomeManager-X | Ligação principal (medição do circuito PV opcional) | RS485 ou RF |
Atenção: Quando o circuito PV não é medido, a bateria funciona corretamente, mas os dados de consumo ficam incompletos. Parte da produção PV é consumida diretamente em casa e esses dados não aparecem no monitoramento.
Para concluir
Híbrido ou retrofit – ambas as soluções têm o seu lugar. Depende da situação, dos desejos e dos sistemas existentes. Tens dúvidas? Contacta um dos nossos especialistas. Estamos disponíveis para ajudar.
