Backup de energia com caixas de backup – como aplicá-la corretamente?

Uma caixa de backup é uma unidade de comutação inteligente que desliga automaticamente a sua casa da rede em caso de falha de energia (separação da rede) e muda para alimentação por bateria. Assim, dispositivos cruciais, como frigorífico, router ou iluminação, continuam a funcionar normalmente. Pode escolher entre backup para toda a casa (casa inteira) ou backup parcial (apenas grupos importantes). Em ambas as variantes aplicam-se requisitos específicos de segurança conforme a NEN1010.

Neste artigo explicamos:

• O que faz uma caixa de backup

• Como a instalar

• Quais os componentes de segurança necessários

• Em que deve prestar atenção na instalação

O que faz uma caixa de backup?

Uma caixa de backup – como a Huawei SmartGuard, Growatt Backup Box ou Enphase IQ System Controller – funciona em conjunto com a sua bateria. Assim que deteta uma falha de energia, assegura que a sua casa (ou parte dela) é automaticamente desligada da rede pública. Isto chama-se separação da rede (anti-ilha), obrigatório segundo a NEN-EN 50549 / NEN1010.

Depois, muda para um modo temporário de funcionamento em ilha. A sua instalação funciona então off-grid e a sua bateria (mais eventualmente painéis solares) fornece localmente energia aos grupos pré-selecionados na casa ou a toda a habitação.

Onde instalar uma caixa de backup?

Pode integrar a caixa de backup na sua instalação de duas maneiras:

1. Backup para toda a casa

Entre a ligação principal e o quadro de distribuição

• Todo o quadro de distribuição muda em caso de falha de energia. Portanto, a casa inteira está na ligação "Back-up load".

• Simples, mas as baterias frequentemente não conseguem alimentar toda a casa por longos períodos.

• Por isso, é necessário load shedding ou consumo seletivo.

Atenção: consumidores grandes como placas de cozinha ou bombas de calor geralmente exigem demasiado poder da sua bateria.

2. Backup parcial

Entre o quadro de distribuição e a carga de backup

• Apenas grupos finais críticos são alimentados: por exemplo, frigorífico, router, iluminação na ligação "Back-up load".

• Pode fornecer energia por mais tempo em modos de backup.

• Requer menos potência de instalação.

Solução muito escolhida em instalações residenciais!

E quanto à segurança?

Uma caixa de backup é principalmente um interruptor inteligente. A verdadeira segurança deve ser garantida segundo a norma no quadro de distribuição, ou na caixa de backup (que frequentemente tem espaço para colocar disjuntores de instalação).

Entrada da caixa de backup:

• É sempre necessário um disjuntor de instalação, frequentemente instalado dentro da caixa.

Na própria caixa de backup:

• Inclui um relé de comutação (ATS) em caso de falha de rede.

• Muitas vezes também tem fusíveis internos ou proteção contra retorno de energia.

• Verifique sempre a ficha técnica para as proteções específicas incorporadas.

Carga de backup da caixa de backup:

• Esta parte também deve ser protegida com um disjuntor de instalação

• Geralmente, esta parte alimenta grupos protegidos por interruptores diferenciais com disjuntores de instalação abaixo.

  • Se esta ligação for direta aos consumidores, também deve ser usado um interruptor diferencial/disjuntor.

Veja abaixo uma representação esquemática de uma instalação deste tipo:

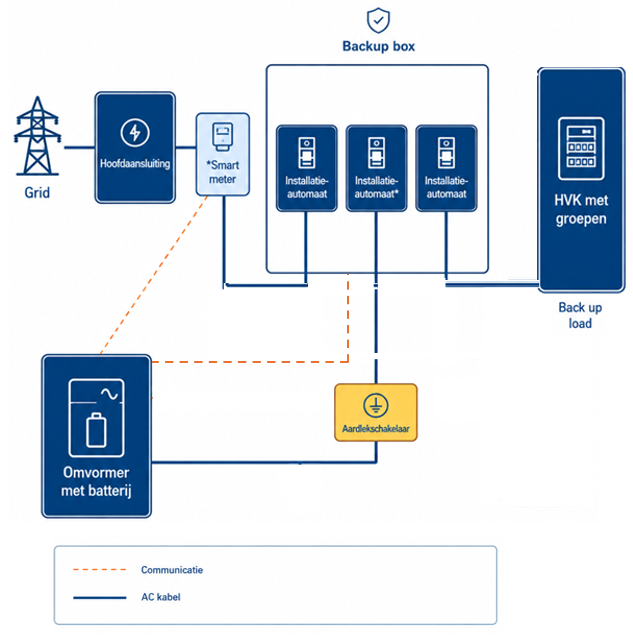

Backup completo:

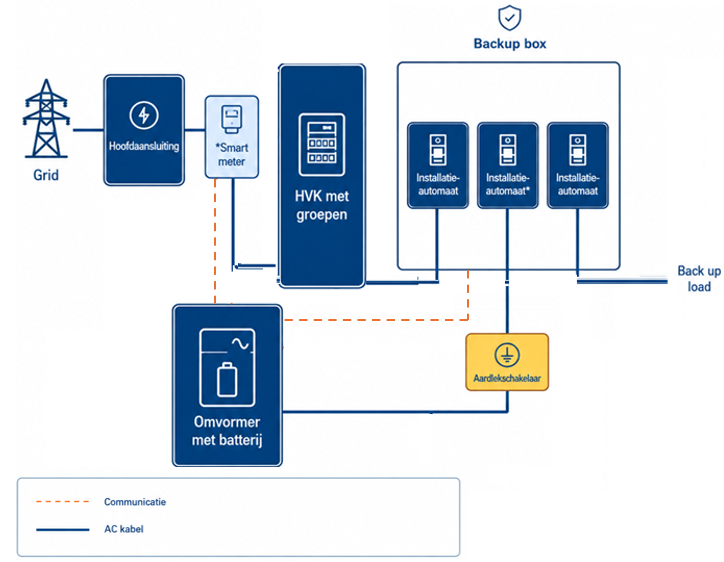

Backup parcial:

*Atenção ao colocar o contador inteligente

Em muitas caixas de backup já está incorporado um contador inteligente. Nesse caso:

• A backup box tem de ser instalada no local de uma instalação whole-home?
• Ainda assim, podes ligar apenas alguns circuitos, como numa solução de partial backup.
  • Para isso, consulta o esquema de ligação do Huawei SmartGuard na página 25.

Resumindo: a posição da caixa permanece a mesma, a seleção dos grupos de backup é da sua escolha
