Omvormers en batterijen met geïntegreerde back-up: hoe sluit je ze aan?

Bij veel omvormer- en batterijsystemen heb je voor back-up functionaliteit een aparte back-up box nodig (denk aan Growatt backup box, Huawei SmartGuard en Enphase System controller). Die wordt meestal direct na de hoofdaansluiting geplaatst en regelt de omschakeling bij netuitval.

Maar: er zijn óók systemen waarbij die functionaliteit al in de omvormer of batterij is ingebouwd. In dit artikel leggen we uit hoe je zo’n installatie opzet en waar je extra op moet letten.

Meer weten over losse back-up boxen? Bekijk dan ook dit artikel

Omvormer/batterij met ingebouwde back-up: de basisopzet

Bij een omvormer met ingebouwde back-up kun je de installatie meestal op twee manieren inrichten:

• Alleen een deel van de woning op back-up (kritische groepen)

• De volledige woning op back-up (als het vermogen van het systeem dit toelaten)

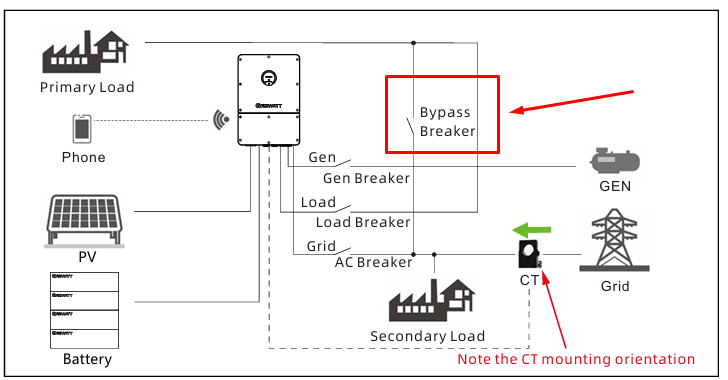

Een duidelijk voorbeeld hiervan zie je in het aansluitschema van de Growatt WIT-HU omvormers. In die serie kun je bovendien ook een generator koppelen aan de omvormer — handig, maar let op: dit kan lang niet bij elk merk of type.

Wat zie je terug in het schema?

In het schema wordt de back-up zijde vaak weergegeven als een aparte uitgang (bijvoorbeeld “Load” of “Backup”).

• De groepen die onder back-up vallen heten vaak Primary Load (of “critical load”).

• Het totaalverbruik wordt, in dit geval, gemeten met CT-spoelen. In andere systemen gebeurt dit regelmatig via een aparte kWh-meter/energiemeter.

Kort gezegd: je meet wat er in huis gebeurt, en je stuurt een geselecteerd deel (of alles) via de back-up uitgang.

De bypass breaker: waarom die belangrijk is

In veel schema’s zie je ook een “bypass breaker” (bypass-schakelaar) terug.

Die bypass is er niet voor de sier: hij zorgt ervoor dat de Primary Load altijd stroom kan krijgen, óók wanneer:

• de omvormer uit staat,

• je onderhoud uitvoert,

• of er een storing is in het back-up circuit.

Zonder bypass loopt alles altijd via de omvormer. En daar zit een risico:

Let op met beschikbaar vermogen

Als je de Primary Load continu via de back-up uitgang van de omvormer voedt, kan het zijn dat:

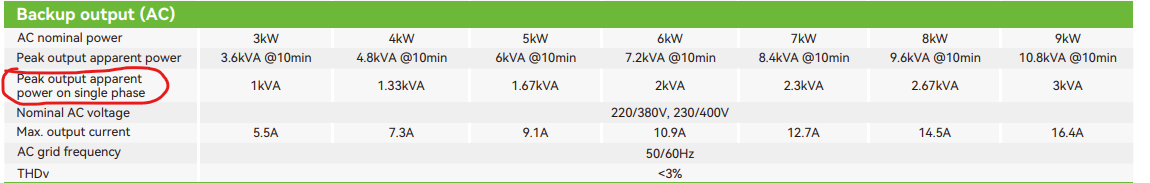

• de maximale output van de omvormer/batterij lager is dan de capaciteit van de hoofdaansluiting,

• en je dus minder vermogen beschikbaar hebt dan je gewend bent.

Dat merk je vooral bij piekbelastingen (koken, warmtepomp, laadpaal, etc.).

Beste praktijk: gebruik een ATS (Automatic Transfer Switch)

De meest praktische oplossing is om de bypass niet “handmatig” te doen, maar met een ATS (Automatic Transfer Switch).

Daarmee bereik je twee dingen:

1. Bij normaal netbedrijf draait de Primary Load gewoon op het net (niet onnodig via de omvormer).

2. Bij netuitval schakelt de ATS automatisch over naar de back-up uitgang (“Load”/“Backup”) van de omvormer.

Conclusie:
Plaats een ATS vóór de bypass, zodat de Primary Load alleen via de back-up uitgang gevoed wordt tijdens stroomuitval. Dit levert in de praktijk meestal het meeste bruikbare vermogen op én maakt de installatie bedrijfszekerder.

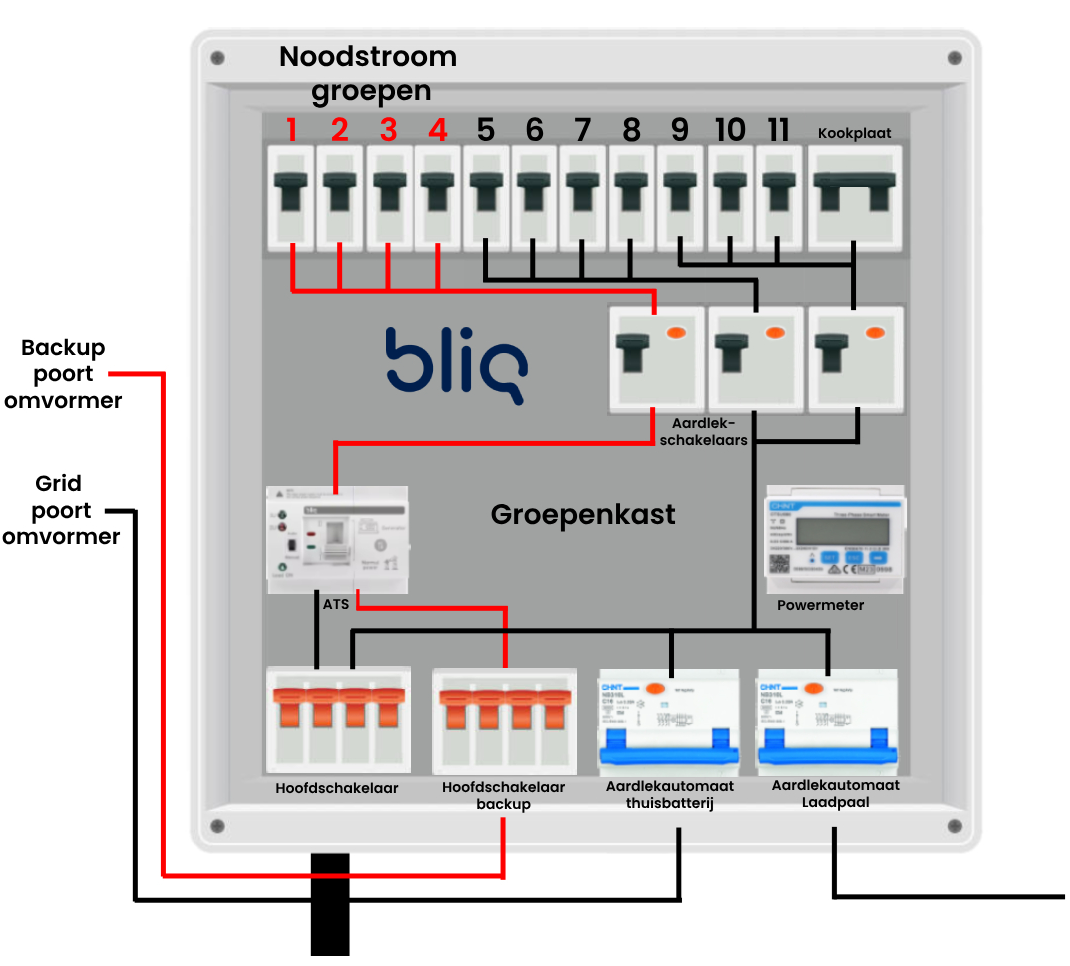

Schematisch (met ATS)
