In diesem Artikel erklären wir, was diese Begriffe bedeuten, worin die Unterschiede liegen und wann du dich für welche Lösung entscheidest. So hilfst du deinem Kunden immer mit einer passenden und effizienten Installation.
Achtung: In den meisten Fällen ist ein kWh-Zähler mit Datenverkabelung zum Wechselrichter erforderlich, es sei denn, du arbeitest mit Ausnahmen wie Sessy, dem GroHomeManager-X oder Bliq EMS.
Welche Batterieinstallation passt zu deinem Kunden?
Nicht jede Situation ist gleich. Deshalb ist es wichtig, die Wünsche des Kunden genau zu erfassen:
Möchte der Kunde die Batterie am bestehenden PV-Wechselrichter installieren?
Ist bereits ein Hybridwechselrichter vorhanden?
Besteht Bedarf an Markenunabhängigkeit oder Flexibilität bei der Standortwahl?
Soll ein bestehendes System mit Speicher erweitert werden?
Großzügig unterscheiden wir zwei Hauptvarianten bei Batterieinstallationen:
Hybrides System
Retrofit-System
In diesem Artikel erklären wir, was beide Systeme bedeuten, welche Vor- und Nachteile sie haben und wie die Installation aussieht. So wählst du gemeinsam mit deinem Kunden immer die richtige Lösung.
Wichtig: Bei den meisten Systemen ist ein kWh-Zähler erforderlich, der über Modbus RS485 kabelgebunden mit dem Wechselrichter kommuniziert. Es gibt einige Ausnahmen, wie Sessy, Bliq EMS und den GroHomeManager-X.
Was ist ein hybrides System?
Ein hybrides System bedeutet, dass der Solarpanel-Wechselrichter auch für den Anschluss einer Batterie geeignet ist. Dies sorgt für eine direkte DC-DC-Kopplung zwischen den Solarpanels und der Batterie – was Effizienzvorteile bringt. Außerdem ist dies die am wenigsten komplexe Installation.
Wann wählt man eine hybride Lösung?
Der Kunde möchte die Batterie am PV-Wechselrichter platzieren:
| Situation | Vorgehen |
|---|---|
| Es ist bereits ein Hybridwechselrichter vorhanden | Installiere eine Batterie, die zum Wechselrichter passt. |
| Ein Hybridwechselrichter ist vorhanden, aber der Kunde möchte lieber eine Batterie einer anderen Marke und/oder eines anderen Typs | Setze eine Sessy-Batterie ein oder tausche den Wechselrichter gegen die gewünschte Marke aus. |
| Es ist noch kein Hybridwechselrichter vorhanden | Setze eine Sessy-Batterie ein oder tausche den Wechselrichter gegen die gewünschte Marke aus. |
Was ist ein Retrofit-System?
Ein Retrofit-System wird angewendet, wenn die Batterie getrennt von der bestehenden PV-Anlage installiert wird – zum Beispiel an einem anderen Ort oder an einem separaten Stromkreis im Sicherungskasten. Dies bietet mehr Flexibilität bei der Platzierung und der Markenauswahl.
Wann wählt man eine Retrofit-Lösung?
Wenn der Kunde die Batterie an einem anderen Ort als die aktuelle PV-Anlage installieren möchte.
Wenn mehrere PV-Systeme vorhanden sind, die Batterie aber nur an einem System oder an keinem System angeschlossen wird.
Vorteil von Retrofit: weniger Markenabhängigkeit und mehr Freiheit bei der Standortwahl.
Vorteile auf einen Blick
| Merkmal | Hybrid | Retrofit |
|---|---|---|
| Effizienz | Höher (DC zu DC) | Niedriger (Umwandlung DC → AC → DC) |
| Installationsort | Am Wechselrichter | Frei wählbarer Ort |
| Markenunabhängigkeit | Begrenzt (je nach Situation) | Hoch |
| Installationskomplexität | Niedriger | Etwas höher (abhängig von Marke und System) |
So sieht die Installation aus
Hybride Installation
Bei einer hybriden Installation wird die Batterie direkt an einen Hybridwechselrichter angeschlossen. Ein kWh-Zähler ist Pflicht, außer bei Systemen wie Sessy (diese nutzen den Smart Meter). Die Kommunikation erfolgt über Modbus RS485 (data+ / data–, eventuell GND). In einigen Fällen kann auch drahtlos (RF) kommuniziert werden, wie beim GroHomeManager-X und Bliq EMS.
Beispiel:
PV-Wechselrichter = hybrid
Batterie angeschlossen über DC
kWh-Zähler mit Modbus-Verbindung
Quelle: Bliq
Retrofit-Installation
Bei Retrofit platzierst du die Batterie an einem separaten Stromkreis, getrennt von der PV-Anlage. Es kann auch PV an den Wechselrichter angeschlossen werden – das betrachten wir dennoch als Retrofit. Dabei ist es manchmal notwendig, die PV-Erträge der anderen Wechselrichter zu messen. Das variiert jedoch je nach Produkt. Unten in diesem Artikel findest du eine Übersicht.

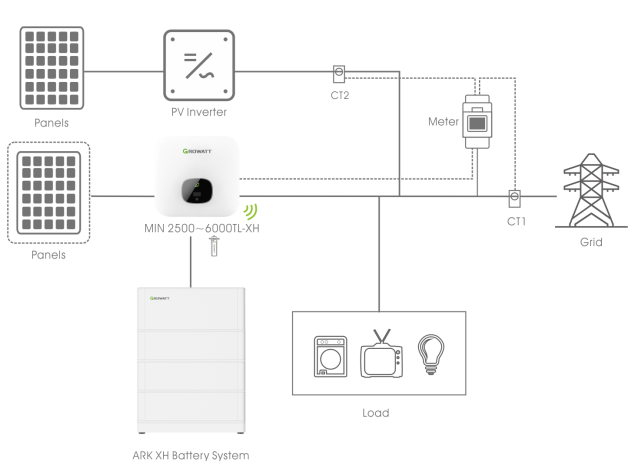

Das Wichtigste: Die Batterie muss wissen, was am Haupteingang passiert. Also: immer am Haupteingang messen, bevor Verbrauch stattfindet, über einen kWh-Zähler oder Smart Meter*. Das untenstehende Beispiel zeigt ein einphasiges Retrofit mit Growatt.
Achtung: Auch hier gibt es eine kabelgebundene Kommunikation vom Wechselrichter zur Batterie.
* Nur bei bestimmten Produkten möglich
Quelle: Growatt
Mehrere PV-Systeme?
Wenn mehrere PV-Systeme neben dem Wechselrichter mit Batterie vorhanden sind, kann es (abhängig von der Marke) notwendig sein, die Erträge insgesamt zu messen. Dafür kannst du Folgendes tun:
Die Erträge vor den CT-Spulen zu einem Kabel zusammenführen.
Beispiel: Einphasiges Growatt-Retrofit mit kombinierter PV-Erzeugung.
Bei Dreiphasen-Systemen: Beachte, dass maximal 3 Spulen am Haupteingang und 3 Spulen für die PV-Erzeugung verwendet werden können.
Übersicht nach Marke & Kommunikation
| Hersteller | Produkt | Installationsanforderungen | Kommunikation |
|---|---|---|---|
| Huawei | Smart Power Sensor | Maximal 2 Sensoren: einer am Haupteingang, einer am PV-Stromkreis. Beide verbinden sich mit dem Wechselrichter. | RS485 |
| Huawei | Smart Assistant: EMMA | EMMA am Haupteingang + Power Sensor oder CTs am PV-Stromkreis (PV-Messung optional) | RS485 |
| Enphase | Gateway Metered | Haupteingang + vollständige PV-Erzeugung | RS485 (über Adapter) |
| Sessy | P1-/CT-Dongle | Smart Meter oder CT-Dongle | WLAN/Ethernet |
| Growatt | Smart Meter | Haupteingang (optional: PV-Erzeugung mit max. 6 CTs: 3 für Haupteingang, 3 für PV) | RS485 |
| Growatt | GroHomeManager-X | Haupteingang (PV-Stromkreis-Messung optional) | RS485 oder RF |
Achtung: Wenn der PV-Stromkreis nicht gemessen wird, funktioniert die Batterie korrekt, aber die Verbrauchsdaten unvollständig sind. Ein Teil der PV-Erträge wird dann direkt im Haus verbraucht, und diese Daten sind in der Überwachung nicht sichtbar.
Zum Schluss
Hybrid oder Retrofit – beide Lösungen haben ihren Platz. Es hängt von der Situation, den Wünschen und den bestehenden Systemen ab. Bist du unsicher? Kontaktiere einen unserer Spezialisten. Wir denken gerne mit dir mit.
