Backup-Stromversorgung mit Backup-Boxen – wie setzt man sie richtig ein?

Eine Backup-Box ist eine intelligente Schalteineinheit, die Ihr Zuhause bei Stromausfall automatisch vom Netz trennt (Netztrennung) und auf Batterieversorgung umschaltet. Dadurch bleiben wichtige Geräte wie Kühlschrank, Router oder Beleuchtung weiterhin in Betrieb. Sie haben die Wahl zwischen Whole-Home Backup (gesamtes Haus) oder Partial Backup (nur wichtige Stromkreise). Für beide Varianten gelten spezifische Sicherheitsanforderungen gemäß der NEN1010.

In diesem Artikel erklären wir:

• Was eine Backup-Box macht

• Wie man sie installiert

• Welche Sicherheitskomponenten erforderlich sind

• Worauf Sie bei der Installation achten sollten

Was macht eine Backup-Box?

Eine Backup-Box – wie die Huawei SmartGuard, Growatt Backup Box oder Enphase IQ System Controller – arbeitet zusammen mit Ihrer Batterie. Sobald sie einen Stromausfall erkennt, sorgt sie dafür, dass Ihr Zuhause (oder ein Teil davon) automatisch vom öffentlichen Netz getrennt wird. Dies nennt man Netztrennung (Anti-Islanding), vorgeschrieben gemäß der NEN-EN 50549 / NEN1010.

Anschließend schaltet sie in einen temporären Inselbetrieb-Modus. Ihre Anlage arbeitet dann netzunabhängig und Ihre Batterie (plus eventuell Solarmodule) versorgen lokal ausgewählte Stromkreise im Haus oder den gesamten Haushalt.

Wo installiert man eine Backup-Box?

Sie können die Backup-Box auf zwei Arten in Ihre Anlage integrieren:

1. Whole-Home Backup

Zwischen Hauptanschluss und Sicherungskasten

• Der gesamte Sicherungskasten schaltet bei Stromausfall um. Das ganze Haus ist also an den „Back-up Load“-Anschluss angeschlossen.

• Einfach, aber Batterien können oft nicht das ganze Haus über längere Zeit versorgen.

• Deshalb ist Lastabwurf oder selektiver Verbrauch notwendig.

Achtung: Große Verbraucher wie Kochfelder oder Wärmepumpen benötigen (in der Regel) zu viel Leistung von Ihrer Batterie.

2. Partial Backup

Zwischen Zählerkasten und Back-up Load

• Nur kritische Endstromkreise werden versorgt: z.B. Kühlschrank, Router, Beleuchtung am „Back-up Load“-Anschluss.

• Sie können in Backup-Modi länger mit Strom versorgt werden.

• Weniger Installationsleistung erforderlich.

Eine häufig gewählte Lösung bei Wohnungsinstallationen!

Wie sieht es mit der Sicherheit aus?

Eine Backup-Box ist vor allem ein intelligenter Schalter. Die eigentliche Absicherung müssen Sie gemäß Norm im Sicherungskasten oder in der Backup-Box vornehmen (dort ist oft Platz für Sicherungsautomaten).

Eingang Backup-Box:

• Immer ein Sicherungsautomat erforderlich, oft in der Box installiert.

In der Backup-Box selbst:

• eingebaut ist ein Umschaltrelais (ATS) bei Netzausfall.

• Oft auch mit internen Sicherungen oder Rückspeiseschutz ausgestattet.

• Prüfen Sie immer das Datenblatt für die spezifischen eingebauten Schutzmaßnahmen.

Backup-Last aus der Backup-Box:

• Auch dieser Teil muss mit einem Sicherungsautomat abgesichert sein.

• Oft führt dieser dann zu Stromkreisen, die mit Fehlerstromschutzschaltern und darunter Sicherungsautomaten ausgestattet sind.

  • Wenn diese direkt zu den Verbrauchern führen, muss ebenfalls ein Fehlerstromschutzschalter/Sicherungsautomat verwendet werden.

Unten sehen Sie eine schematische Darstellung einer solchen Installation:

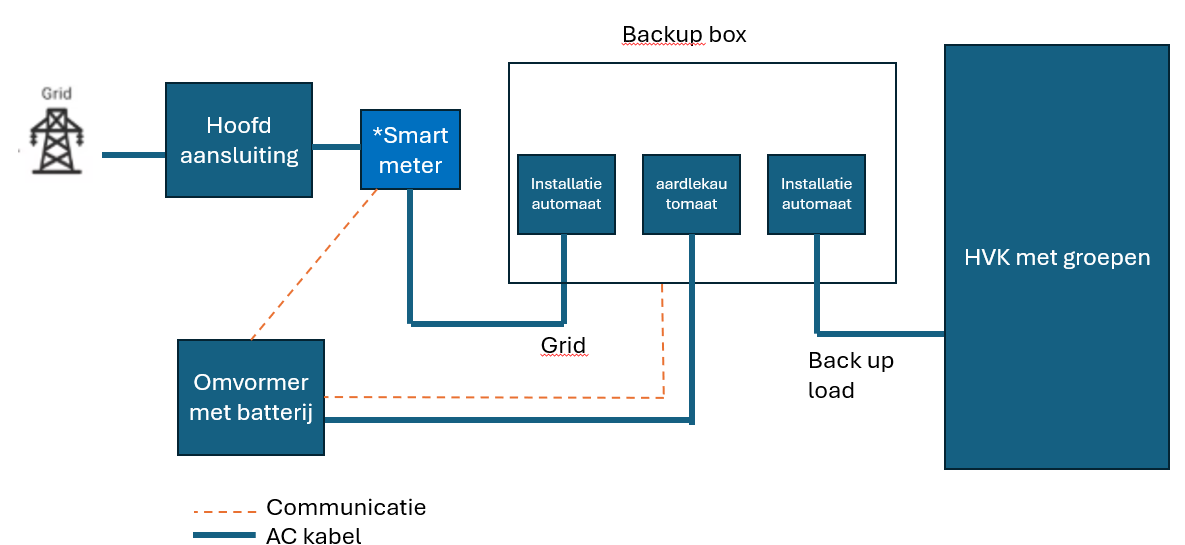

Vollständiges Backup:

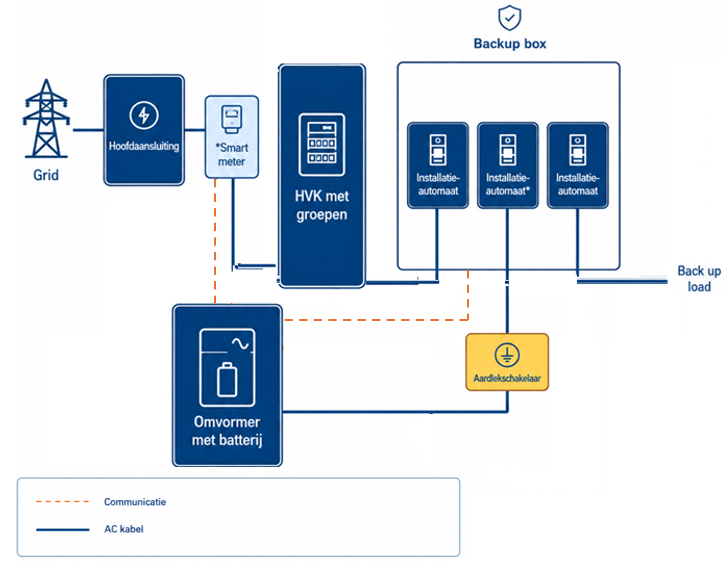

Partial Backup:

*Achten Sie auf die Platzierung des Smart Meters

Bei vielen Backup-Boxen ist bereits ein Smart Meter eingebaut. In diesem Fall:

• Muss die Backup Box am Standort einer Whole-Home-Installation installiert werden?
• Du kannst trotzdem nur einzelne Stromkreise anschließen, wie bei einer Partial-Backup-Lösung.
  • Sieh dir dazu bitte das Anschlussschema des Huawei SmartGuard auf Seite 25 an.

Kurz gesagt: Die Position der Box bleibt gleich, die Auswahl der Backup-Stromkreise bestimmen Sie selbst.
